MSO4000/DS4000 快速指南 17
用户界面
MSO4000/DS4000 示波器提供 9 英寸 WVGA（800*480）160,000 色 TFT LCD。值得
一提的是，
14 格超宽的屏幕可让您观察到更“长”时间的波形。

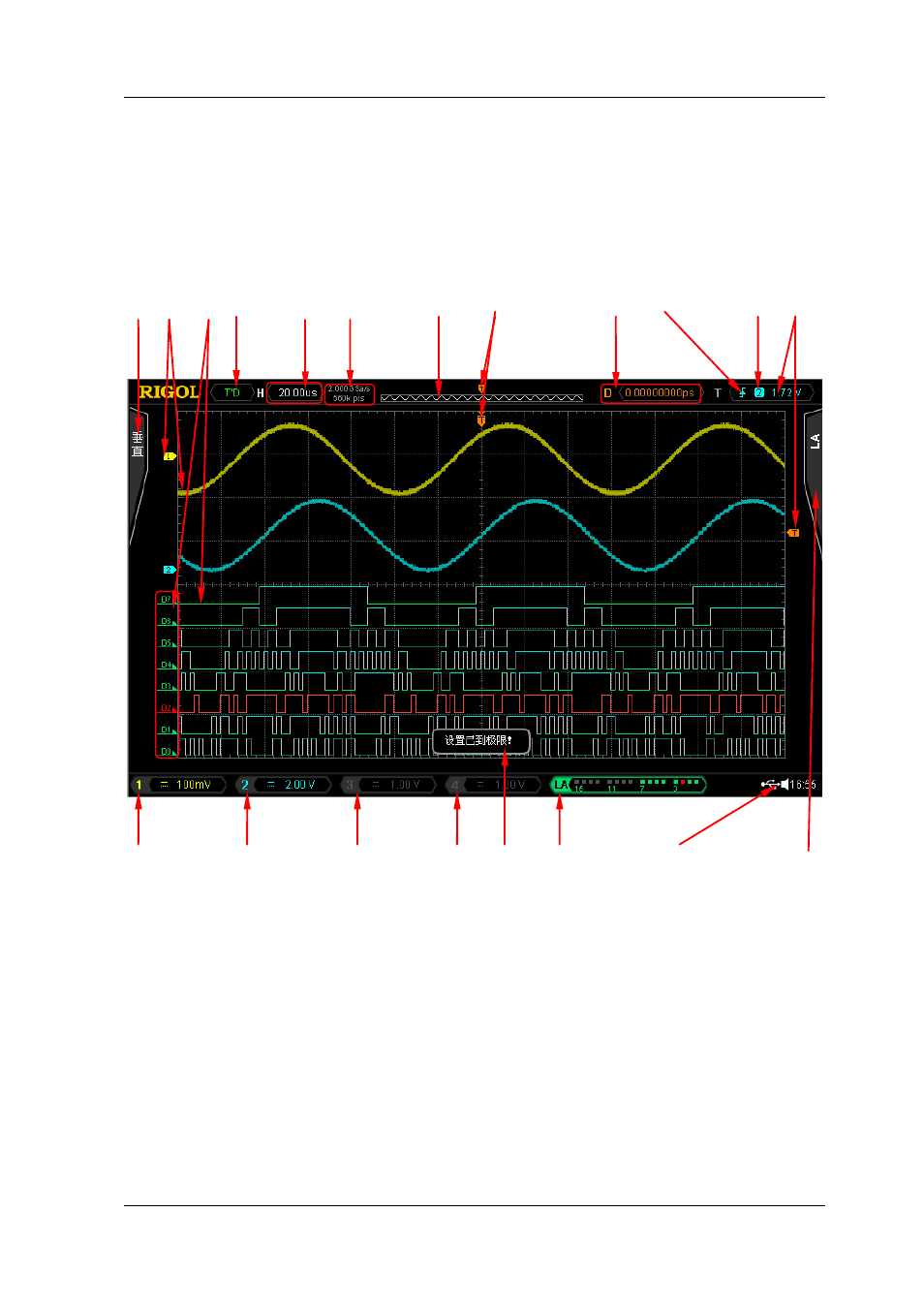

图
13 用户界面
1. 自动测量选项
提供 12 种水平（HORIZONTAL）和 12 种垂直（VERTICAL）测量参数。按下屏
幕左侧的软键即可打开相应的测量项。
2. 模拟通道标记/波形
不同通道用不同的颜色表示，通道标记和波形的颜色一致。
3. 数字通道标记/波形
数字波形的逻辑高电平显示为蓝色，逻辑低电平显示为绿色与通道标记颜色一
致，边沿呈白色。当前选中的数字通道标记和波形均显示为红色。
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20
