RIGOL
MSO4000/DS4000 快速指南 10
器进行控制。
6. USB HOST
通过该接口可连接打印机以打印波形数据，或插入
U 盘以存储波形文件。可以使
用 RIGOL 提供的 USB-GPIB 转接模块（选配）实现 GPIB 接口通信。注意示波器
前面板也提供了该接口。
7. 锁孔
可以使用安全锁（用户自行购买）通过该锁孔将示波器锁定在固定位置。
8. AC 电源插孔/开关
AC 电源输入端。本示波器的供电要求为 100-127 V，45-440 Hz 和 100-240 V，
45-65 Hz，CAT II。请使用附件提供的电源线将示波器连接到 AC 电源中。之后，
打开
AC 电源开关，示波器已上电。按下前面板电源键即可开机。
前面板功能概述

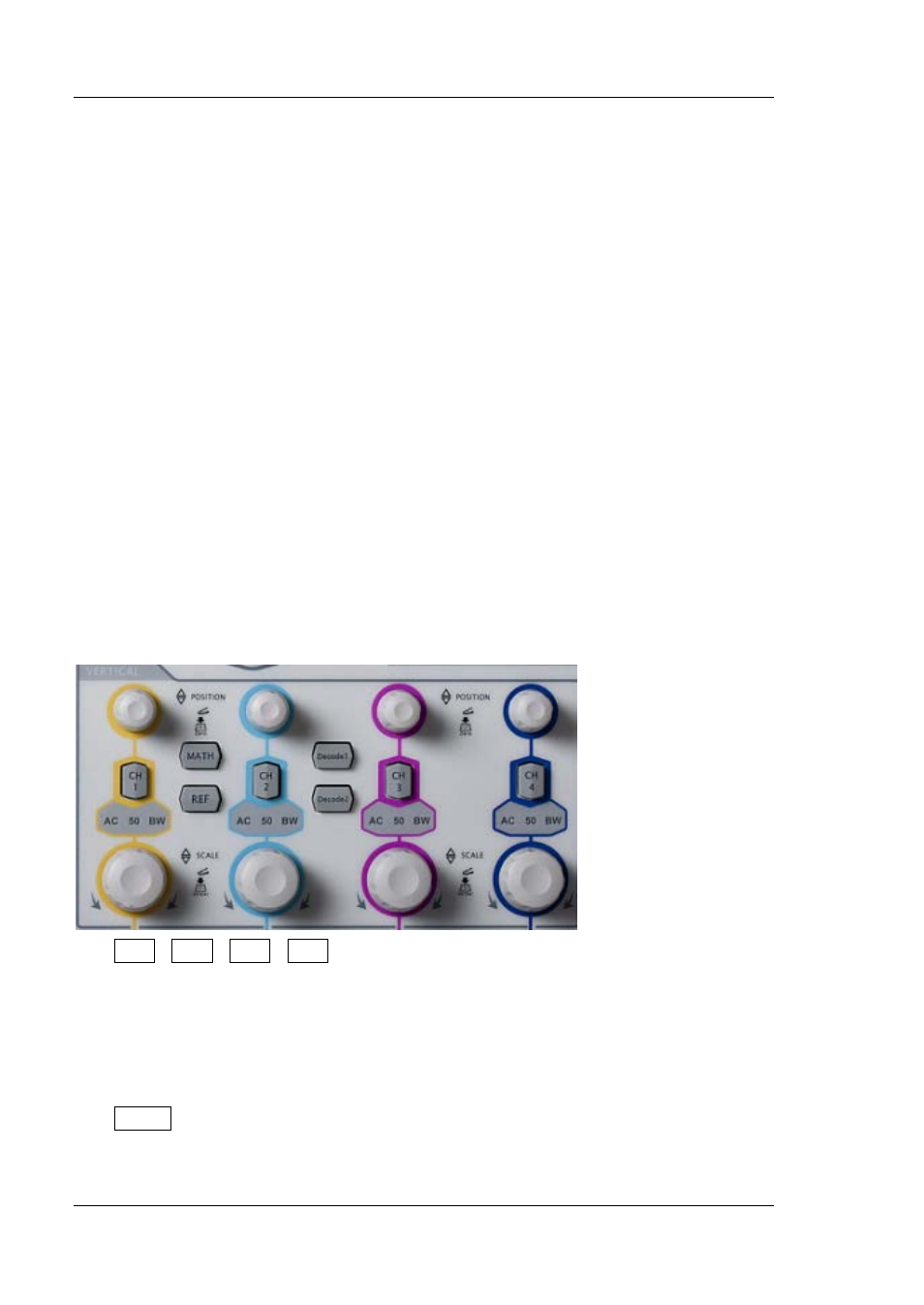

垂直控制
MSO4000/DS4000 为四个模拟输入通道提供单独的垂直控制系统。
 CH1、CH2、CH3、CH4：模拟输入通道。4 个通道标签用不同颜色标识，并且
屏幕中的波形和通道输入连接器的颜色也与之对应。按下任一按键打开相应通道
菜单，再次按下关闭通道。
AC：通道耦合方式为 AC 时变亮。
50：通道输入阻抗为 50 Ω 时变亮。
BW：带宽限制打开时变亮。
 MATH：按下该键打开数学运算功能菜单。可进行加、减、乘、除、FFT、逻辑
和高级运算。
