84
B
ENUTZUNG

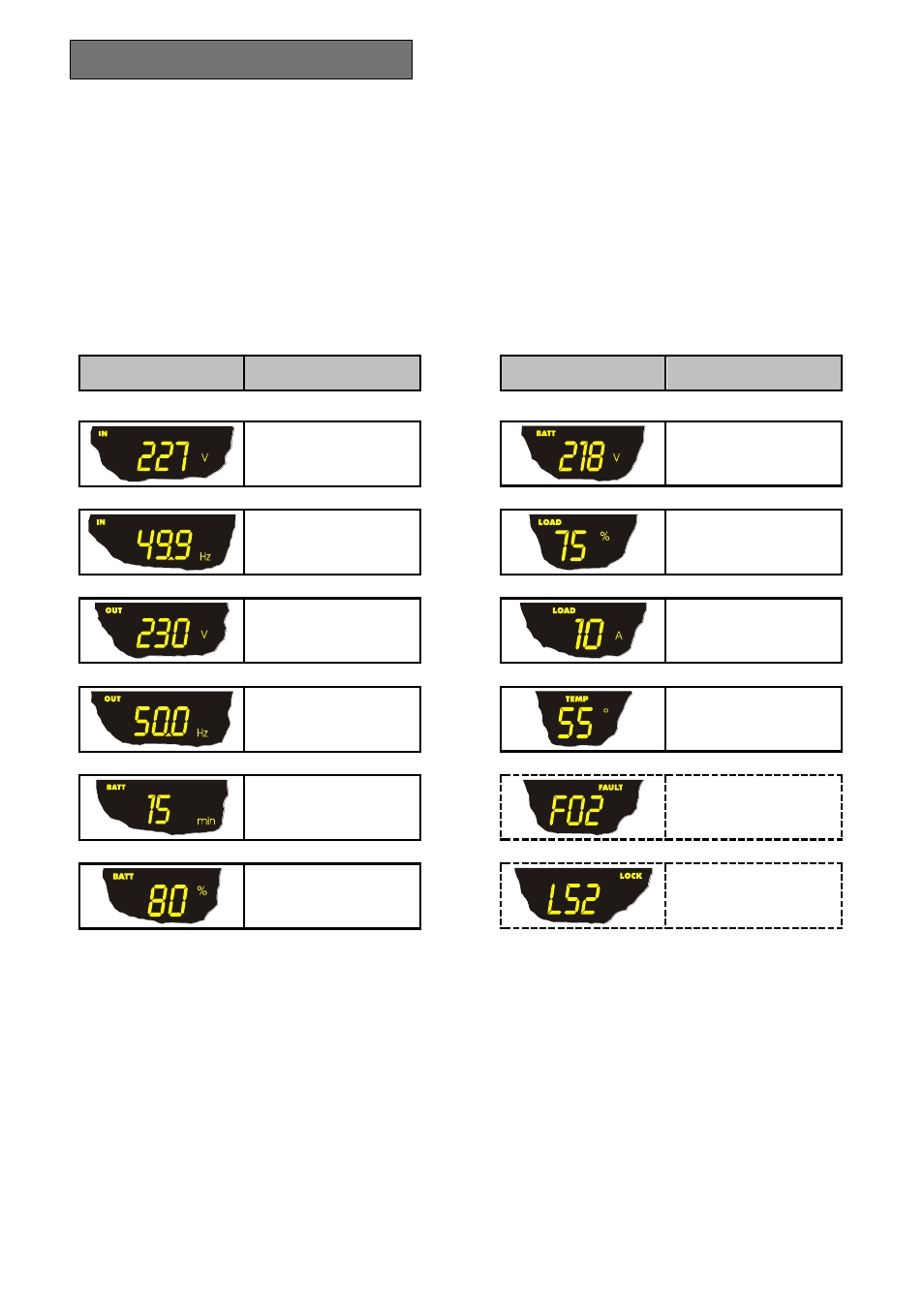

Bereich zur Visualisierung von Messwerten
Auf dem Display können in Abfolge die wichtigsten Messwerte der USV visualisiert werden.
Beim Einschalten der USV zeigt das Display den Wert der Netzspannung an.
Zum Übergang auf eine andere Visualisierung die “SEL / SET” Taste wiederholt betätigen, bis dass der
gewünschte Messwert erscheint.
Falls eine Störung / ein Alarm (FAULT) oder eine Blockierung (LOCK) eintreten sollte, wird automatisch auf
dem Display der entsprechende Alarmtyp und –code visualisiert.
Im folgenden sind einige Beispiele abgebildet:
GRAPHISCHES
BEISPIEL
(1) BESCHREIBUNG
Netzspannung
Netzfrequenz
Ausgangsspannung der
USV
Frequenz der
Ausgangsspannung
Restliche
Batterieautonomie
Prozentsatz der
Batterielast
GRAPHISCHES
BEISPIEL
(1) BESCHREIBUNG
Gesamtspannung der
Batterien
Prozentsatz der
angelegten Last
Durch die Last
entnommener Strom
Temperatur des
Kühlsystems der USV
Innenelektronik
Störung / Alarm (2) : es
wird der entsprechende
Code visualisiert.
Blockierung
(2)
: es wird
der entsprechende Code
visualisiert.
(1) Die Werte auf den Bildern der Tabelle sind rein indikativ.
(2) Die FAULT / LOCK Codes können nur visualisiert werden, wenn sie momentan aktiv sind (Präsenz einer Störung /
eines Alarms oder einer Blockierung).
