EMPLACEMENT DU PACK BATTERIES
Comme il a déjà été dit dans la présentation, l’ASI est équipé d’un pack batteries dédié qui permet de remplacer
facilement les batteries à chaud (hot swap) en toute sécurité grâce au système de connexion protégé.
ATTENTION: pour votre sécurité et celle de votre produit, il est recommandé de suivre scrupuleusement les
indications reportées ci-après.
QUAND LE PACK BATTERIES EST DEBRANCHE, LES CHARGES RACCORDEES À L’ASI
NE SONT PAS PROTEGEES CONTRE LA COUPURE D’ALIMENTATION DU RÉSEAU.
LE PACK BATTERIES EST TRES LOURD. PRENDRE TOUTES LES PRECAUTIONS
NECESSAIRES POUR SON REMPLACEMENT.

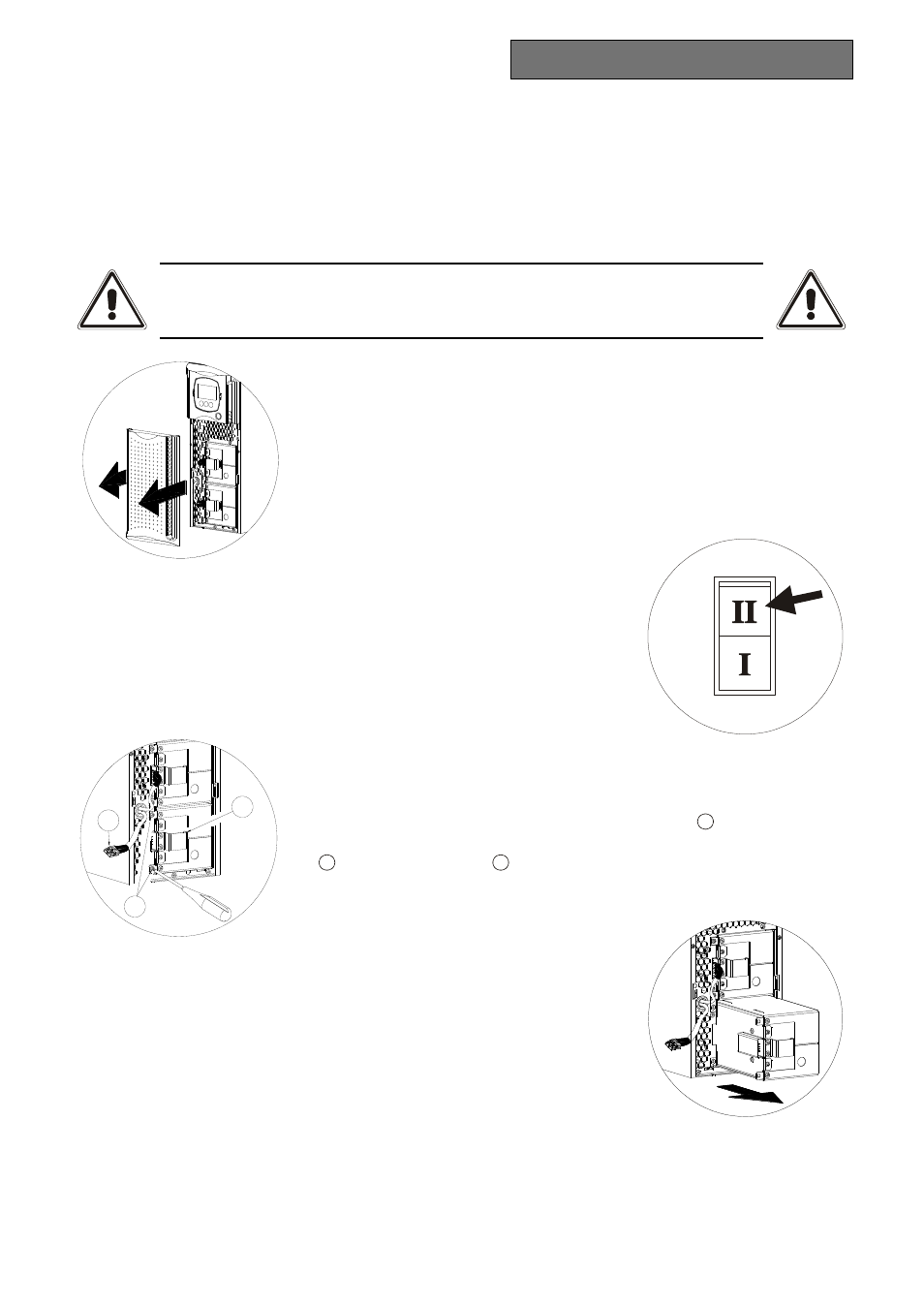

1.
Les packs batteries sont placés derrière le panneau frontal de l’ASI.
Prendre le panneau par la partie centrale des côtés et tirer légèrement vers
l’extérieur comme le montre la figure ci-contre. Pour cette opération, ne pas
forcer sur les fixations du panneau.
2. Placer l’interrupteur de by-pass manuel situé sous le panneau frontal
dans la position “II” (voir figure ci-contre).
NOTE: dans cette condition la charge est alimentée par le by-pass et
l’afficheur doit visualiser le message de FAULT: C02.
ATTENTION: Pour un bon fonctionnement de l’ASI, il est
recommandé de remplacer le pack batteries exclusivement lorsque
l’ASI est en marche.
3.
Les packs batteries sont raccordés à l’ASI par des câbles à connecteur.
Se référer à la figure ci-contre: saisir le connecteur ( A ) et le dégager en
tirant légèrement. Dévisser les deux vis qui fixent le pack batteries à l’ASI (
B ) et saisir la poignée ( C ) pour l’extraction.
4.
Tenir la poignée et dégager le pack batteries en tirant vers l’extérieur,
comme l’illustre la figure ci-contre. Faire très attention pendant
l’opération de dégagement du pack batteries car son poids est
considérable.
ATTENTION: le nouveau pack batteries et celui à remplacer doivent
contenir le même nombre et le même type de batteries (voir étiquette
appliquée sur le pack batteries près du connecteur).
5.
Introduire le nouveau pack batteries dans le logement prévu à cet effet et le fixer à l’ASI à l’aide des deux
vis précédemment enlevées et rebrancher le câble à connecteur. Remplacer l’autre pack batteries en
répétant les opérations décrites à partir du point 3. Une fois que les nouveaux packs batteries sont fixés et
branchés, replacer l’interrupteur dans la position “I” et refermer le panneau frontal. Vérifier que l’afficheur
est bien revenu en visualisation normale.
