ENUTZUNG
4. Dreiadrige Kabel mit 4 mm
2
Leiterquerschnitt benutzen.

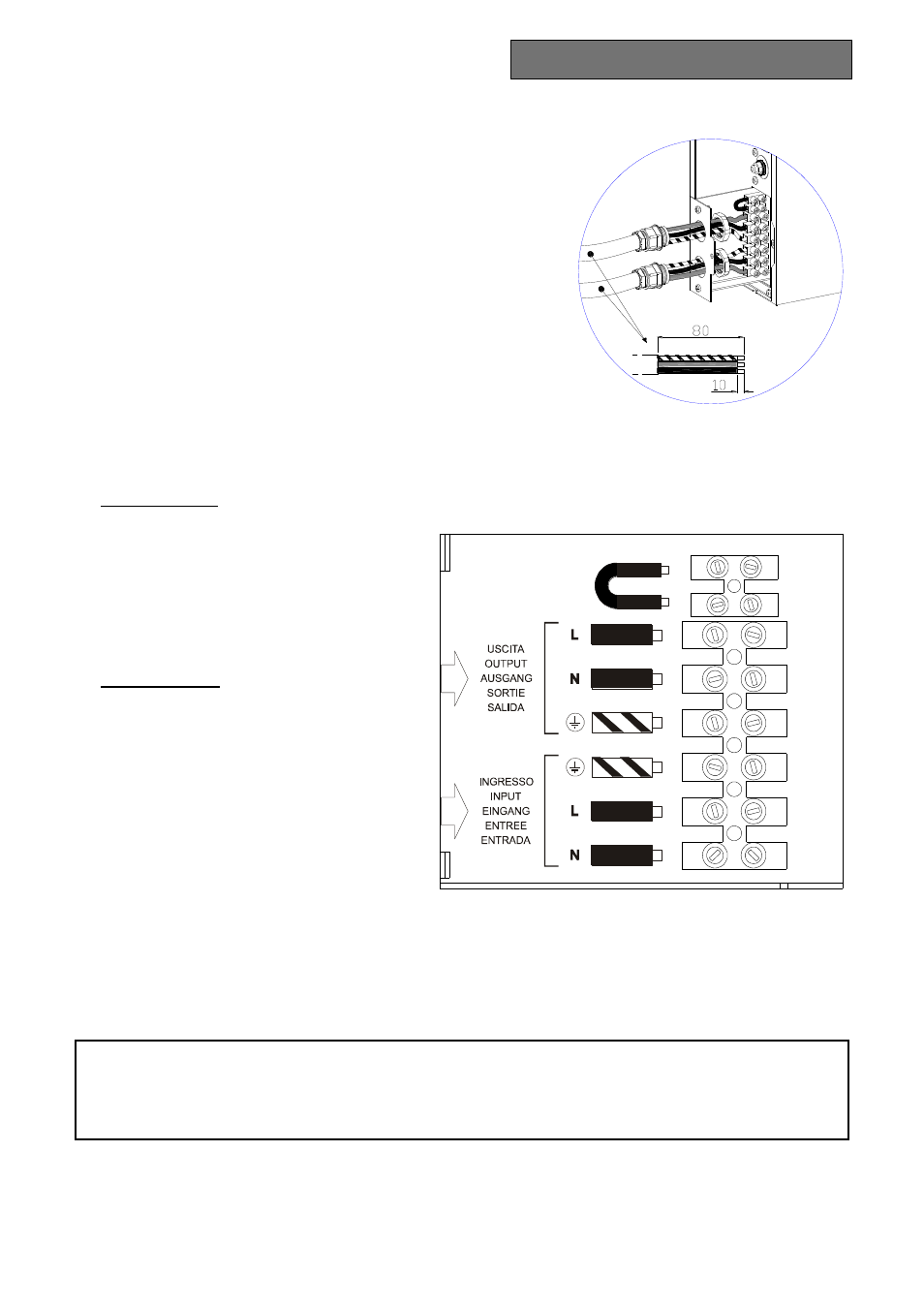

Unter Zuhilfenahme nebenstehender Abbildung:
- das Kabel vom 32A Thermoschütz (Eingangsleitung) in die
Kabeldurchführung P1 stecken.
- das Kabel von den Verbrauchern (Ausgangsleitung) in die
Kabeldurchführung P2 stecken.
- die Kabel entsprechend den angegeben Maßen abisolieren.
- Den gerade abisolierten Teil in die mitgelieferten Stifte
stecken
5. Die Leiter an die entsprechenden Klemmen anschließen. Dabei die folgenden Anweisungen genau beachten:
Eingangsleitung
a - Sicherstellen, dass der vorgeschaltete
Thermoschütz offen ist.
b - Den Erdleiter an Klemme 3 anschließen.
c - Den neutralen Leiter an Klemme 1
anschließen.
d - Den heißen Leiter an Klemme 2
anschließen.
Ausgangsleitung
a - Den Erdleiter an Klemme 4.
b - Den neutralen Leiter an Klemme 5
anschließen.
c - Den heißen Leiter an Klemme 6
anschließen.
6. Sicherstellen, dass die Klemmen 7 und 8
durch eine Brücke kurzgeschlossen sind.
Das ist nötig für das richtige Funktionieren
der USV.
7. Die Kabeldurchführungen am Flansch festziehen, den Kasten schließen und mit der zuvor entfernten
Schraube sichern.
AN ALLEN LEISTUNGSABTRENNERN, AUSSERHALB DES USV-BEREICHS INSTALLIERT SIND, MUSS EIN
WARNSCHILD MIT DEM HINWEIS ANGEBRACHT WERDEN, DASS DER KREIS AN EINE USV ANGESCHLOSSEN IST.
DAS SCHILD MUSS FOLGENDE AUFSCHRIFT HABEN:
DIE UNTERBRECHUNGSFREIE STROMVERSORGUNG (USV) VOR EINGRIFF IN DIESEN KREIS ISOLIEREN
P1
P2
B y - P a s s
M a n u t e n z i o n e R em oto
Remote Maintenance
By-Pass
1
2
3
4
5
6
7
8
