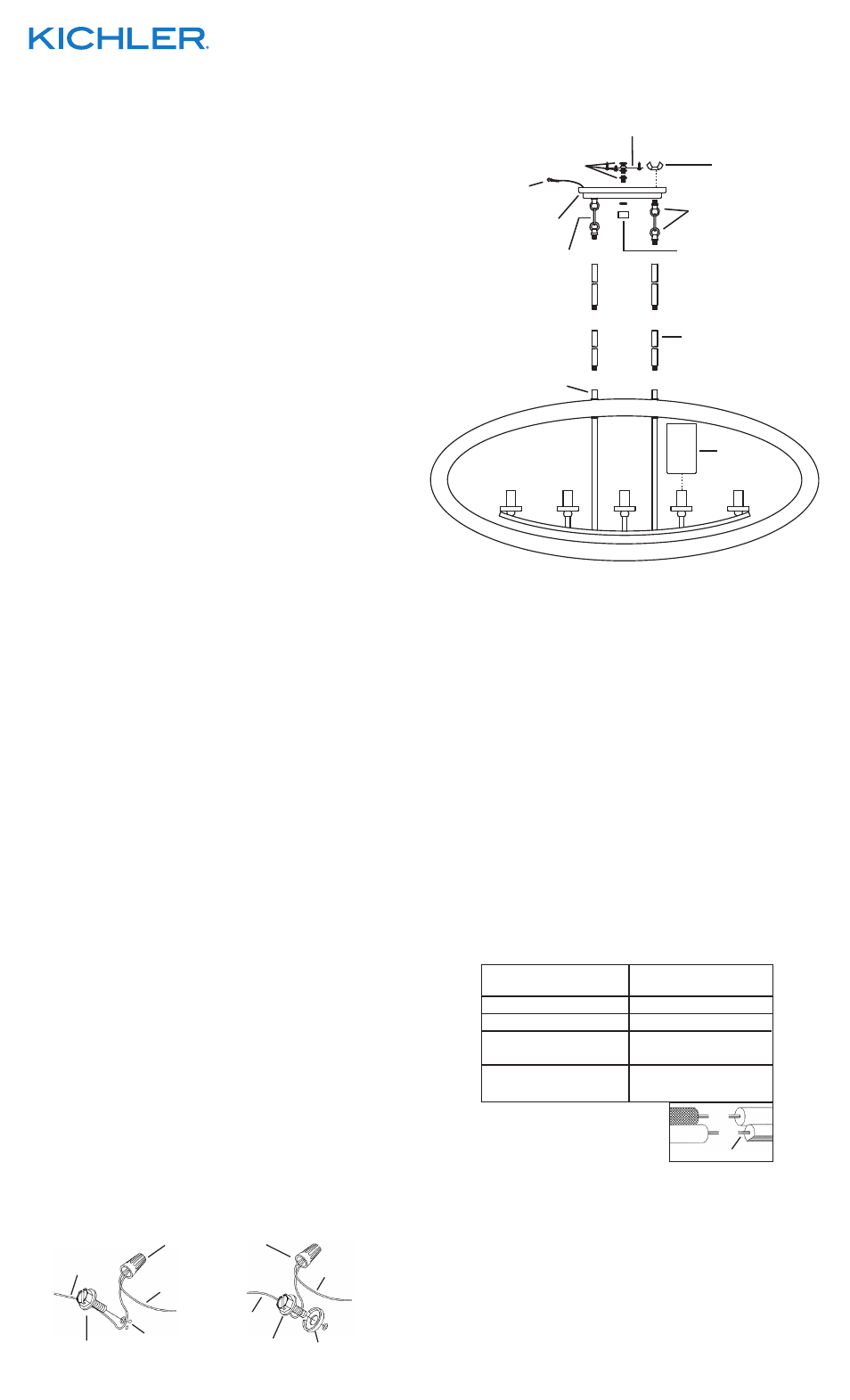

1) Pase el alambre del artefacto a través del vástago y atornille el

vástago en el acoplamiento en la parte superior del el cuerpo

del artefacto. NOTA: El compuesto para rosca estanca se debe

aplicar a todas las roscas del vástago como se notó con el

símbolo (3) para impedir la rotación accidental del artefacto

durante la limpieza, instalación de una bombilla nueva, etc.

2) Pase el alambre del artefacto a través de los vástagos restantes

y atornille los vástagos juntos.

3) El escudete tiene un conjunto de anillo / eslabón de cadena /

anillo pre-instalados. Empezando con ese anillo / eslabón de

cadena / anillo, pase el alambre del artefacto a través del tubo

roscado en el primer anillo pequeño. Después pase el alambre

del artefacto a través del agujero en el anillo pequeño sujeto al

escudete y a través del agujero en el escudete.

4) Con el conjunto de anillo / eslabón de cadena / anillo sin

instalación previa, desde el segundo conjunto de vástagos,

pase el alambre del artefacto a través del agujero en el tubo

roscado en el extremo de un anillo pequeño. Enrosque ese

anillo pequeño en el segundo anillo pequeño al extremo del

último vástago.

5) Pase el alambre del artefacto a través del agujero en el

segundo anillo pequeño. Pase el alambre del artefacto a

través del agujero en el escudete. Pase el tubo roscado en el

extremo del segundo anillo a través del agujero en el

escudete. Enrosque la tuerca de mariposa sobre el extremo

del tubo roscado. Apriete la tuerca de mariposa para asegurar

el anillo al escudete.

6) APAQUE EL SUMINITRO DE POTENCIA.

IMPORTANTE: Antes de comenzar, NUNCA trate de trabajar

sin antes desconectar la corriente hasta que el trabajo se

termine.

a) Vaya a la caja principal de fusibles, o interruptor o caja de

circuitos de su casa. Coloque el interruptor de la corriente

principal en posición de apagado “OFF”.

b) Desatornille el (los) fusible (s), o coloque el interruptor o

interruptores del breaker en posición de apagado “OFF”,

que controla (n) la corriente hacia el artefacto o habitación

donde está trabajando.

c) Coloque el interruptor de pared en posición de apagado

“OFF”. Si el artefacto que se va a reemplazar tiene un

interruptor o cadena que se jala, colóquelos en la posición

de apagado “OFF”.

7) Atornille la tuerca hexagonal en el tubo roscado de manera

que 5 roscas estén expuestas arriba de la tuerca hexagonal.

Rosque ese extremo del tubo roscado en la abrazadera de

montaje y apriete la tuerca hexagonal contra la abrazadera

de montaje.

8) Instale otra tuerca hexagonal en el tubo roscado casi

tocando la primera tuerca hexagonal. Ahora, atornille el tubo

roscado en la abrazadera de montaje. La abrazadera de

montaje se debe colocar con la rosca extruida mirando

hacia la caja de salida. El tubo roscado debe sobresalir

atrás de la abrazadera de montaje. Atornille la tercera tuerca

hexagonal en el extremo del tubo roscado que sobresale de

la parte posterior de la abrazadera de montaje.

9) Una la barra de montaje a la caja de salida. (no se suministran

los tornillos).

10) Acople la activación de seguridad en la ranura de la barra de
montaje.
11) Instrucciones de puesta a tierra: (Vea la ilustración A o B)

A) En los artefactos donde se proporciona la abrazadera de

montaje con un agujero y dos depresiones elevadas.

Envuelva el alambre a tierra de la caja de salida alrededor

del tornillo a tierra verde y rosque el tornillo en el agujero.

B) En los artefactor donde se proporciona una arandela

cóncava. Ponga el alambre a tierra de la caja de salida

entre la arandela cóncava y el tornillo a tierra verde y

rosque el tornillo en el agujero, en la abrazadera de

montaje.

Si se proporciona el artefacto con alambre a tierra, conecte el

alambre a tierra del artefacto al alambrea a tierra de la caja de

salida, con el conector de alambre (no proporcionado),

después de seguir los pasos de arriba. Nunca conecte el

alambre a tierra a los alambres blanco o negro de la alimentación

eléctrica.

IS-43186-US

Date Issued: 7/25/14

12) Hacer las conexiones de los alambres (conectores no incluidos.)

Ver el cuadro más abajo para las conexiones correctas y

alambrar de acuerdo a esto.

13) Empuje el artefacto contra el techo, pasando cuidadosamente

el tubo roscado a través del orificio en el escudete.

14) Deslice la tuerca hexagonal sobre el extremo del tubo roscado

que sobresale del escudete. Apriete el tuerca hexagonal

contra el escudete.

15) Enrosque el remate decorativo en el extremo del tubo roscado.

(NO apriete excesivamente.)

16) Coloque la vidrio abajo encima del casquillo.

Conectar el alambre de

suministro negro o rojo al

Conectar el alambre de

suministro blanco al

Negro

Blanco

*Cordon paralelo (redondo y liso) *Cordon paralelo (cuadrado y estriado)

Claro, marrón, amarillio o negro

sin hebra identificadora

Claro, marrón, amarillio o negro

con hebra identificadora

Alambre aislado (diferente del verde)

con conductor de cobre

Alambre aislado (diferente del

verde) con conductor de plata

*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).

Hilo Neutral

ARANDELA

CONCAVA

TIERRA DE LA

CAJA DE SALIDA

TORNILLO DE TIERRA,

VERDE

DEPRESIONES

TIERRA

ARTEFACTO

CONECTOR DE ALAMBRE

(NO SE PROVEE)
