D

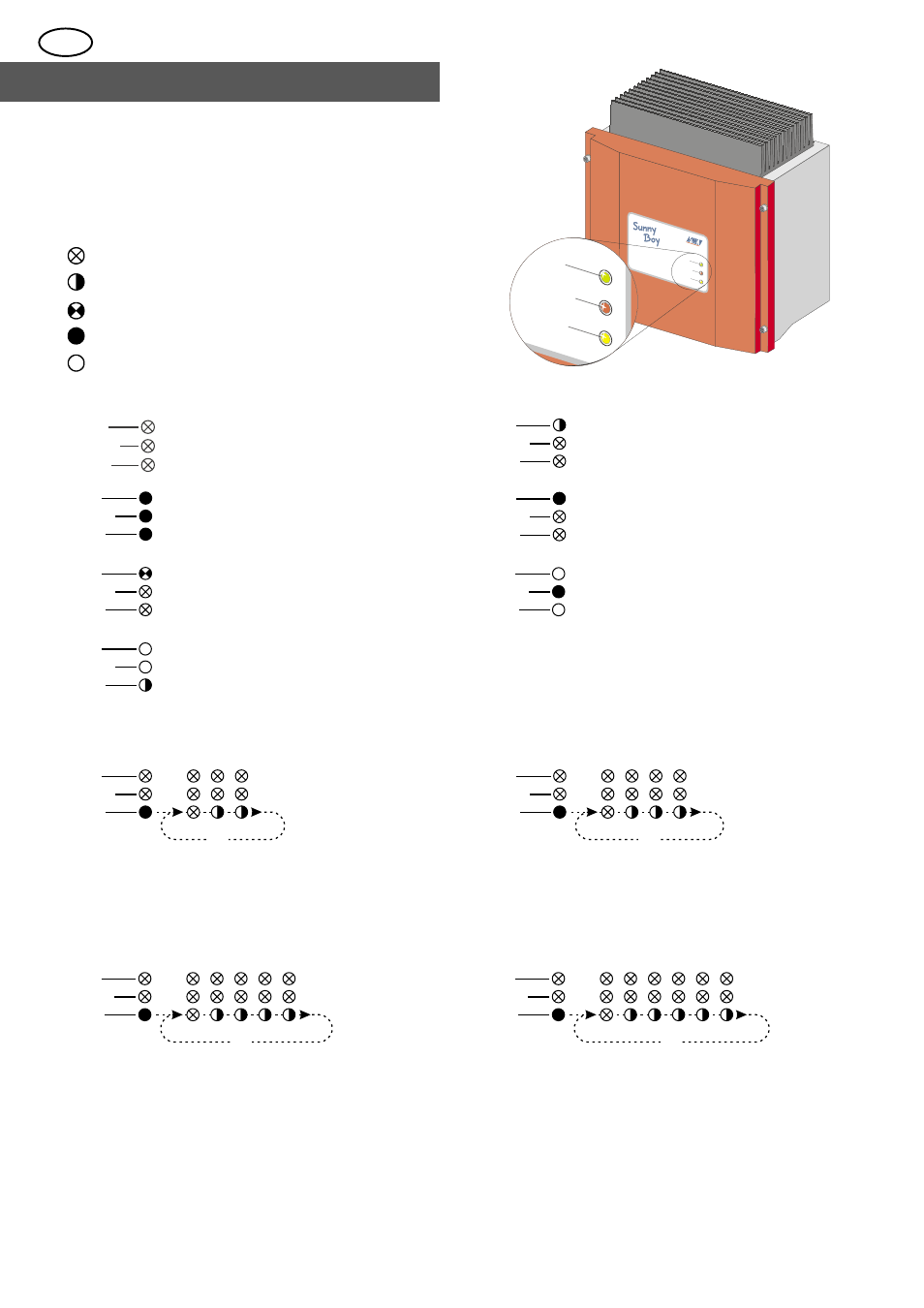

Die LEDs auf dem Gehäusedeckel zeigen den
Betriebszustand des Sunny Boy an. Einzelheiten entnehmen
Sie bitte der Technischen Beschreibung des Sunny Boy 850.
Folgende Zeichenerklärung für den Zustand der LEDs:
Betrieb Operation
Erdschluss Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter Photovoltaic string inver ter
SWR 850 Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure
LEDs auf der Frontplatte
Betrieb
Erdschluss
Störung
Blink-Codes für Störungen
Netzstörung:
Der Sunny Boy zeigt eine Netzstörung an, wenn die
Netzfrequenz, die Netzspannung oder die Netzfrequenz-
Änderung außerhalb der tolerierbaren Werte liegt. Netzimpedanz ist zu hoch:
Der Sunny Boy zeigt diese Meldung, wenn die
Netzimpedanzwerte der ENS außerhalb des tolerierbaren
Bereichs liegen.
3 s 1 s 1 s 5 s
3 x
Betrieb
Erdschluss
Störung
3 s 1 s 1 s 1 s 5 s
3 x
Betrieb
Erdschluss
Störung
Eingangsspannung ist zu hoch:
Der Sunny Boy zeigt diese Meldung, wenn die
PV-Eingangsspannung über 250 V liegt. Der Sunny Boy
muss dann sofort von der PV-Eingangsspannung getrennt
werden, um eine Beschädigung zu vermeiden! Gerätestörung:
Der Sunny Boy hat eine Störung, die den normalen Betrieb
verhindert. Eine Elektrofachkraft muss das Gerät überprü-
fen.
3 s 1 s 1 s 1 s 1 s 5 s
3 x
Betrieb
Erdschluss
Störung
3 s 1 s 1 s 1 s 1 s 1 s 5 s
3 x
Betrieb
Erdschluss
Störung
LED aus
LED blinkt im Sekundentakt
LED blinkt schnell (ca. 3-mal pro Sekunde)
LED leuchtet
Zustand nicht relevant
Nachtabschaltung:
Die Eingangsspannung ist kleiner als 70 V
und reicht nicht für den normalen Betrieb.
Initialisierung:
Eingangsspannung ist vorhanden, reicht
aber noch nicht für den normalen Betrieb.
Stop:
Der Sunny Boy ist in einem Übergangs-
zustand oder ist manuell gestoppt worden.
Betrieb
Erdschluss
Störung
Betrieb
Erdschluss
Störung
Betrieb
Erdschluss
Störung
Warten, Netzüberwachung:
Die Startbedingungen für den Betrieb wer-
den überprüft.
Betrieb:
Einspeisebetrieb, MPP- oder Konstant-
spannungsbetrieb.
Isolationsfehler:
Erdschluss des PV-Generators oder Ausfall
des Überspannungsschutzes (thermisch
überwachte Varistoren).
Betrieb
Erdschluss
Störung
Betrieb
Erdschluss
Störung
Störung:
Interne oder externe Störung, genaue
Identifikation über Blinkcode:
Betrieb
Erdschluss
Störung
