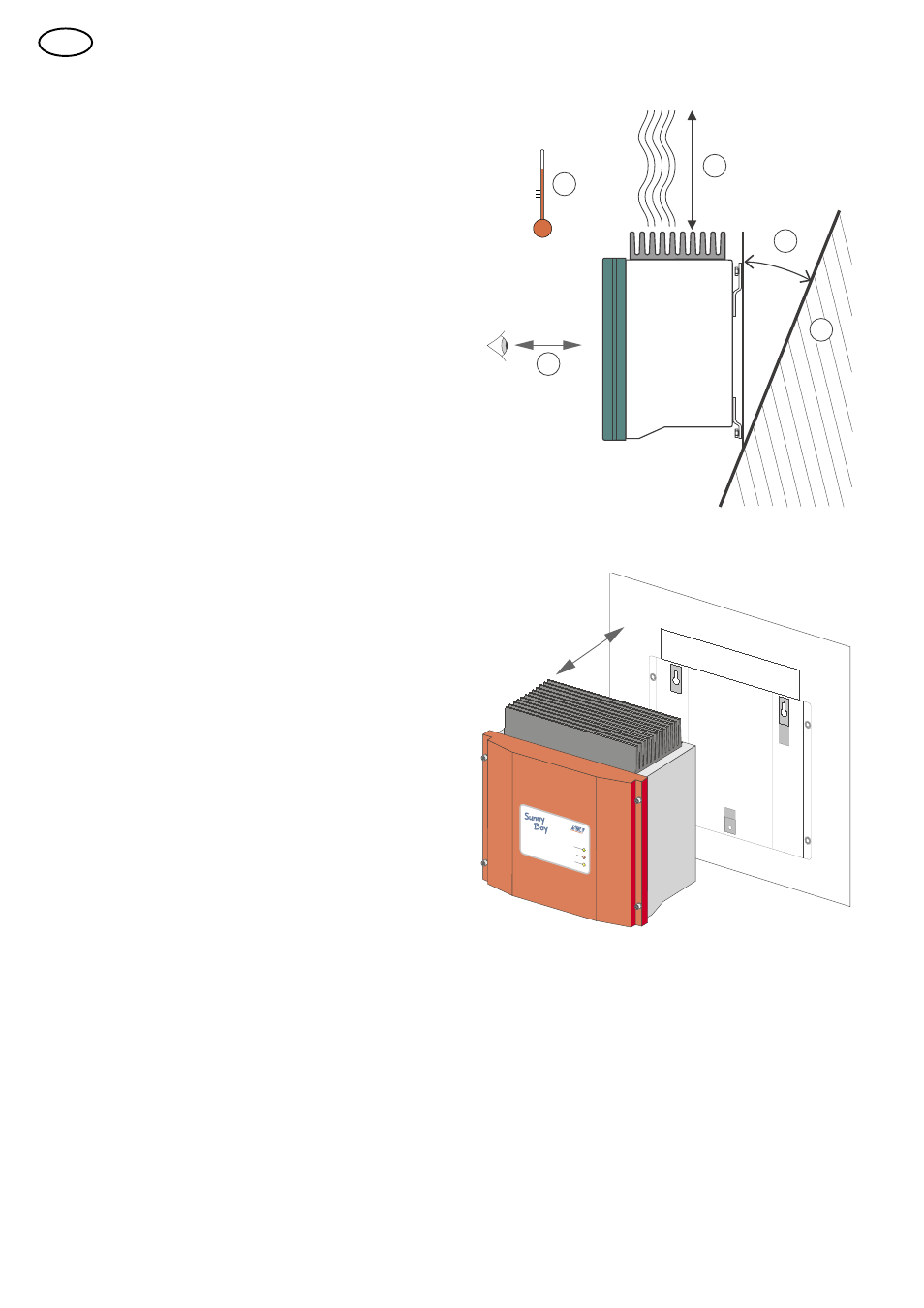

1. La surface de montage doit être firme. Le montage du
Sunny Boy sur des plateaux de carton en plâtre ou des
matériaux similaires peut résulter en la production de
bruit à cause de vibrations minimes de l'appareil.
2. La température ambiante doit être entre -25 °C et
+60 °C.
3. Au-dessus du Sunny Boy il doit y avoir au minimum un
espace de 20 cm pour garantir une évacuation de cha-
leur suffisante. Eviter une radiation solaire directe. Les
températures assez hautes résultent en une dissipation
plus élevée. Si vous montez le Sunny Boy en une ar-
moire de commande p. ex. assurer une évacuation de
chaleur suffisante par des ventilateurs.
4. Monter le Sunny Boy à plomb ou incliné en arrière. Ne
jamais monter le Sunny Boy incliné à l'avant !
5. Le montage du Sunny Boy à la hauteur des yeux n'est
pas absolument nécessaire, mais simplifie lire les DELs
ou le Sunny Display.
1. Nous recommandons fixer le Sunny Boy avec des vis à
tête hexagonale de 6 mm et des chevilles de 8 mm.
Utiliser des vis d'acier spécial lors d'un montage en de-
hors. Lors du montage tenir compte du poids du Sunny
Boy d'environ 18 kg.
2. Marquer les trois points pour les vis de fixation du Sunny
Boy à l'aide du gabarit de perçage.
3. Perçer les trous et introduiser les chevilles.
4. Visser deux vis jusqu'à ce qu'il reste environ 4 mm qui
sortent des deux trous supérieurs.
5. Accrocher le Sunny Boy dans ces deux vis avec les deux
pattes de montage supérieures.
6. Introduire une vis dans la patte basse. Visser cette vis de
sorte que personne ne peut lever et laisser tomber le
Sunny Boy par inadvertance.
7. Contrôler l'installation ferme du Sunny Boy.
Conditions préalables pour le montage du Sunny Boy
Montage du Sunny Boy
Conditions préalables pour la connexion au réseau
°C
2
3
4
5
1
+
+
+
Betrieb Operation
Erdschluss Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter Photovoltaic string inver ter
SWR 850
1. La fiche CA pour connexion du Sunny Boy au réseau
peut recevoir câbles d'alimentation usuels avec coupes
transversales de 1,5 mm² à 2,5 mm².
2. Le circuit où le Sunny Boy est connecté doit avoir une
16-A fusible NEOKIT de l'entreprise Lindner ou un
interrupteur automatique avec caractéristique D ou K.
3. Dans le circuit entre le fusible et le Sunny Boy d'autres
consommateurs ne sont pas admissibles.
