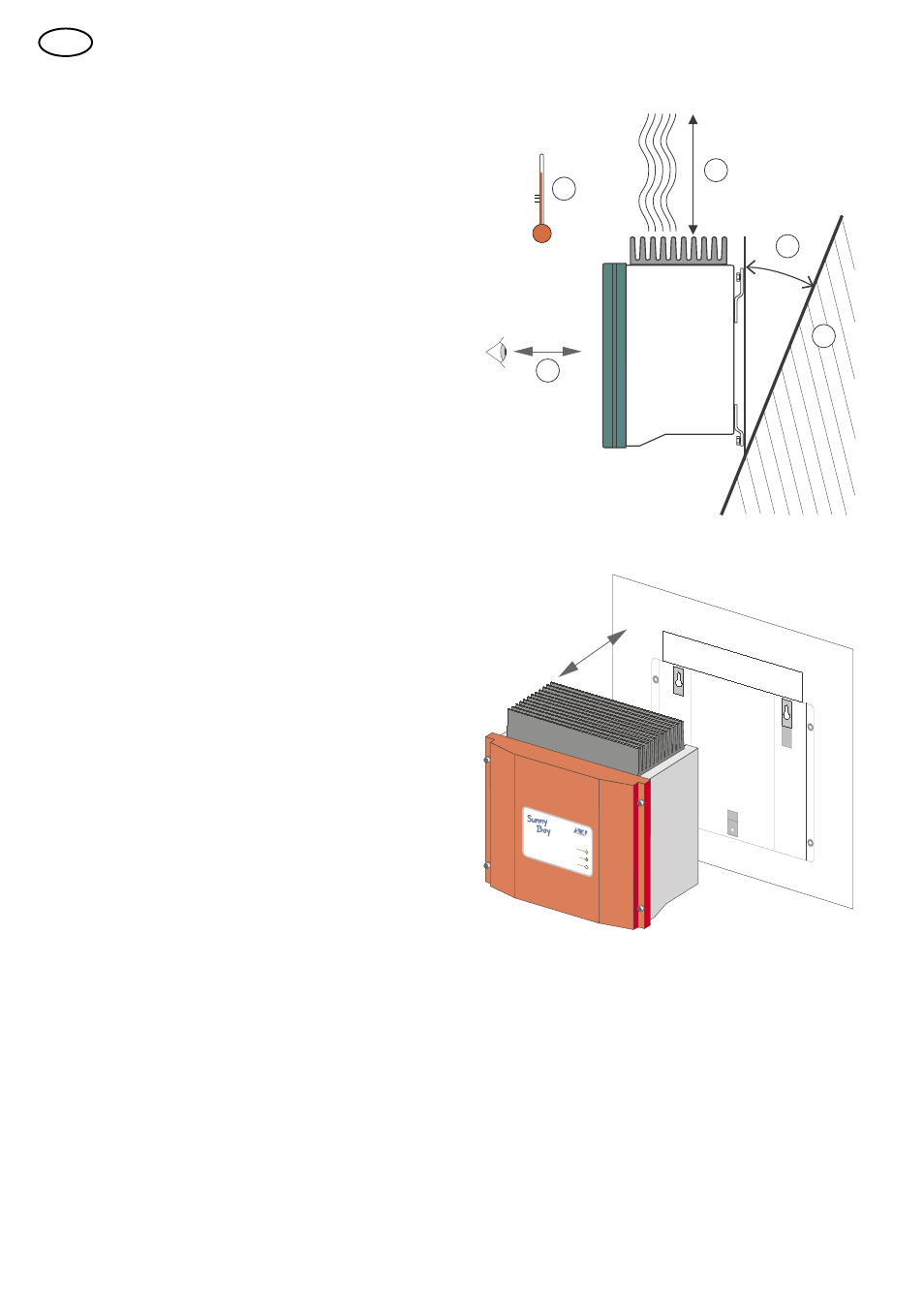

1. Der Montageuntergrund muss fest sein. Die Montage
des Sunny Boy auf Gipskartonplatten o. ä. kann auf
Grund der geringfügigen Vibrationen des Geräts zu
Geräuschentwicklung führen.
2. Die Umgebungstemperatur muss zwischen -25 °C und
+60 °C liegen.
3. Über dem Sunny Boy müssen mindestens 20 cm Platz
sein, um eine ausreichende Wärmeabfuhr zu gewähr-
leisten. Vermeiden Sie direkte Sonneneinstrahlung, hö-
here Temperaturen führen zu einer höheren
Verlustleistung. Bei Montage in einem Schaltschrank
o. ä. müssen Sie durch Ventilatoren für ausreichende
Wärmeabfuhr sorgen.
4. Montieren Sie den Sunny Boy senkrecht oder nach hin-
ten geneigt. Montieren Sie den Sunny Boy niemals nach
vorne geneigt!
5. Die Montage des Sunny Boy in Augenhöhe ist nicht un-
bedingt erforderlich, sie erleichtert aber das Ablesen
der LEDs oder des Sunny Display.
1. Wir empfehlen für die Befestigung des Sunny Boy 6-
mm-Sechskant-Schrauben sowie 8-mm-Dübel.
Verwenden Sie bei der Außenmontage Schrauben aus
Edelstahl. Denken Sie bei der Montage des Sunny Boy
an das Gewicht von ca. 18 kg.
2. Markieren Sie mit Hilfe der Bohrschablone die drei
Punkte für die Befestigungsschrauben des Sunny Boy.
3. Bohren Sie die Löcher und führen Sie die Dübel ein.
4. Drehen Sie zwei Schrauben bis auf ca. 4 mm in die obe-
ren beiden Löcher ein.
5. Hängen Sie den Sunny Boy mit den beiden oberen
Montagelaschen in die beiden Halteschrauben ein.
6. Führen Sie eine Schraube in die untere Haltelasche ein.
Ziehen Sie diese Schraube fest und sichern den
Sunny Boy somit gegen Ausheben.
7. Überprüfen Sie den Sunny Boy auf festen Sitz.
Voraussetzungen für die Montage des Sunny Boy
Montage des Sunny Boy
Voraussetzungen für den Netzanschluss
°C
2
3
4
5
1
+
+
+
Betrieb Operation
Erdschluss Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter Photovoltaic
string inver ter
SWR 850
1. Der AC-Stecker zum Netzanschluss des Sunny Boy kann
handelsübliche Netzkabel mit Leitungsquerschnitten von
1,5 mm
2 bis 2,5 mm 2 aufnehmen.
2. Der Stromkreis, an dem der Sunny Boy angeschlossen
wird, muss mit einer 16-A-Schmelzsicherung NEOKIT der
Firma Lindner oder einem Sicherungsautomaten mit D-
oder K-Charakteristik abgesichert sein.
3. In dem Stromkreis zwischen der Sicherung und dem
Sunny Boy sind keine weiteren Verbraucher zulässig.
