SMA SWR 850 - Manual (Page 10)

F
Les instructions d'installation
suivantes devraient aider le
lecteur à mettre en service le
Sunny Boy 850. Elles ne rem-
placent pas le manuel du
Sunny Boy 850. Une descrip-
tion complète de tous les
fonctions du Sunny Boy 850
est inclue dans la Description
Technique (du Sunny Boy
850. Vous y trouverez égale-
ment des informations sur les
possibilités de communica-
tion du Sunny Boy 850 ainsi
que tous les paramètres ajus-
tables.
Lire d'abord s.v.p. :
Sunny Boy 850
Instructions d'installation brèves
Données techniques du Sunny Boy 850
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure

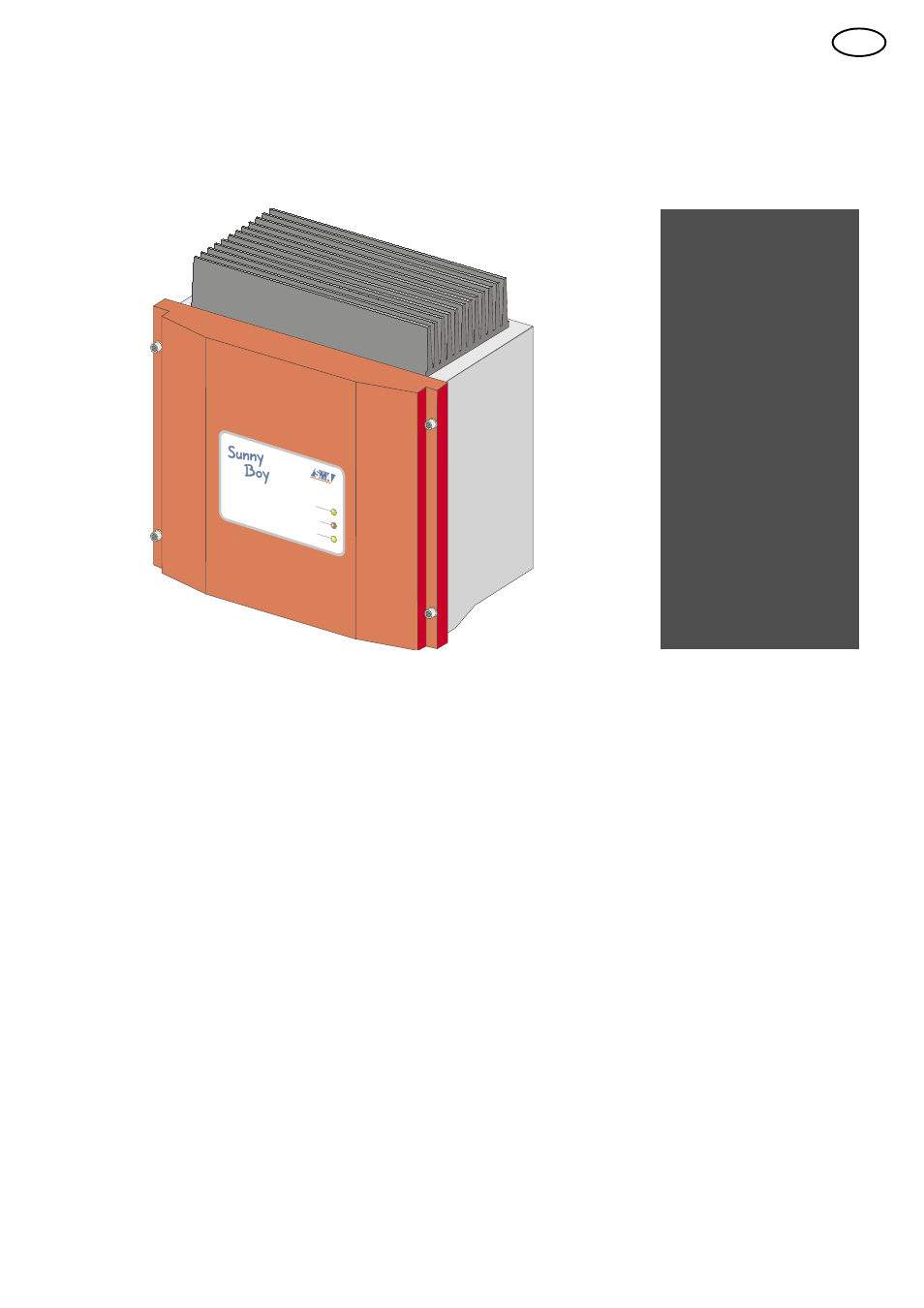

Photovoltaik-Stringwechselrichter
Photovoltaic
string inver ter
SWR 850
Plage de tension d'entrée, UPV: 125 V à 250 V
Courant d'entrée max., IPVmax: 8,0 A
Puissance nominale de sortie PCAnom: 850 W
Portée CA, UCA : 196 V à 253 V
Portée fréquence fCA : 49,8 à 50,2 Hz
Poids : env. 18 kg
Attention lors de la mise en service
1. Le Sunny Boy ne doit être mis en service que par du per-
sonnel qualifié.
2. Lors de la connexion électrique suivre l'ordre ci-dess-
sous!
3. Examiner la tension à vide des lignes de modules PV
("strings"). Les tensions au delà de 250 V peuvent ré-
sulter en dommages irréparables !
4. Assurer que le Sunny Boy ne montre pas de dommages
de transport.
5. Ne pas ouvrir le Sunny Boy quand il est branché sur le
réseau.
6. Ne jamais déconnecter le Sunny Boy de la tension PV
avant que la tension CA ne soit déconnectée (coupe-cir-
cuit dans la distribution de maison interrompu). Si on ti-
re les connecteurs Multi-Contact pendant qu'ils sont
chargés il en résulte un arc électrique dans le connec-
teur qui alors doit être remplacé.
Ordre de la mise en service
1. Déconnexion du circuit CA pour le Sunny Boy (coupe-
circuit dans la distribution de maison interrompu).
2. Montage du Sunny Boy (voir page 2).
3. Contrôle de la tension PV à vide et connexion des
strings PV.
4. Montage de la fiche CA (page 3).
5. Connexion de la fiche CA
6. Connexion de la tension CA
(coupe-circuit dans la distribution de maison fermé)
