HEIDENHAIN ERA 8000 series - Manual (Page 15)

4.
*) F = 60 N
5.
M
d
= 2.5 Nm
6.
M
d
= 2.5 Nm
1.
3.
*) F = 60 N
M d = 2.5 Nm
2.
ISO 7984 – M4x10 – A2
ISO 7092 – 4 – 200HV – A2
*)

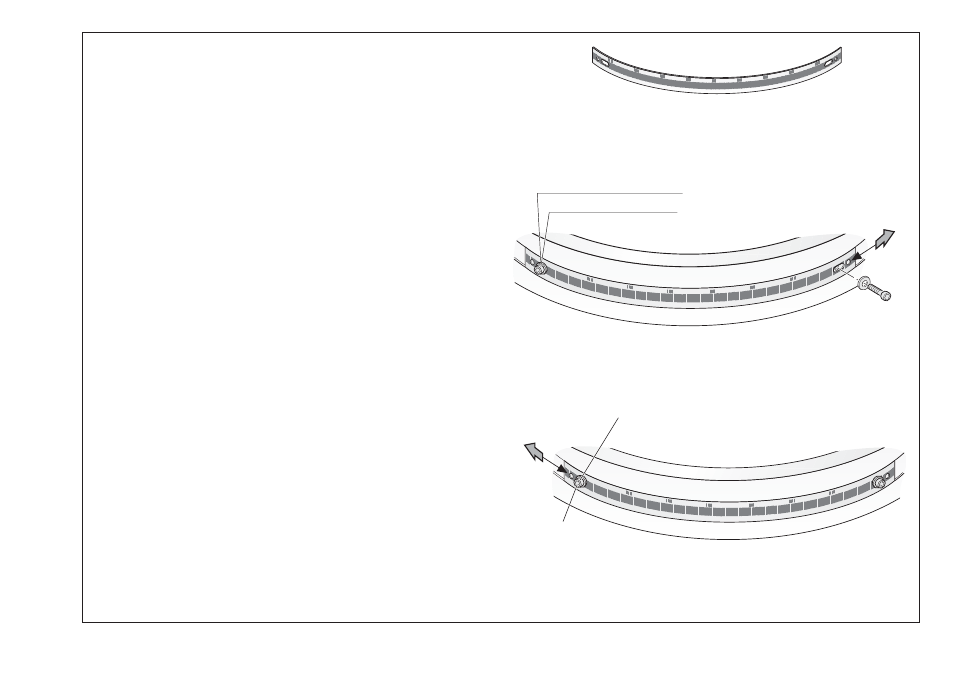

Montaje de la cinta graduada ERA 8402 C
Para obtener una distribución uniforme del tensado en la cinta graduada,
recomendamos el orden secuencial siguiente:
Tensar la cinta graduada
Montaggio del nastro graduato ERA 8402 C
Per una distribuzione uniforme della tensione nel nastro graduato si
raccomanda la seguente sequenza:
Tendere il nastro graduato
Montage du ruban de mesure ERA 8402 C
Nous vous conseillons de procéder dans l'ordre suivant pour une
répartition uniforme de la tension:
Tendre le ruban
Montage des Maßbandes ERA 8402 C
Für eine gleichmäßige Spannungsverteilung im Maßband empfehlen wir
folgende Reihenfolge:
Maßband spannen
15
Mounting the ERA 8402 C Scale Tape
For even distribution of tension in the scale tape, we recommend the
following sequence:
Tension the scale tape
