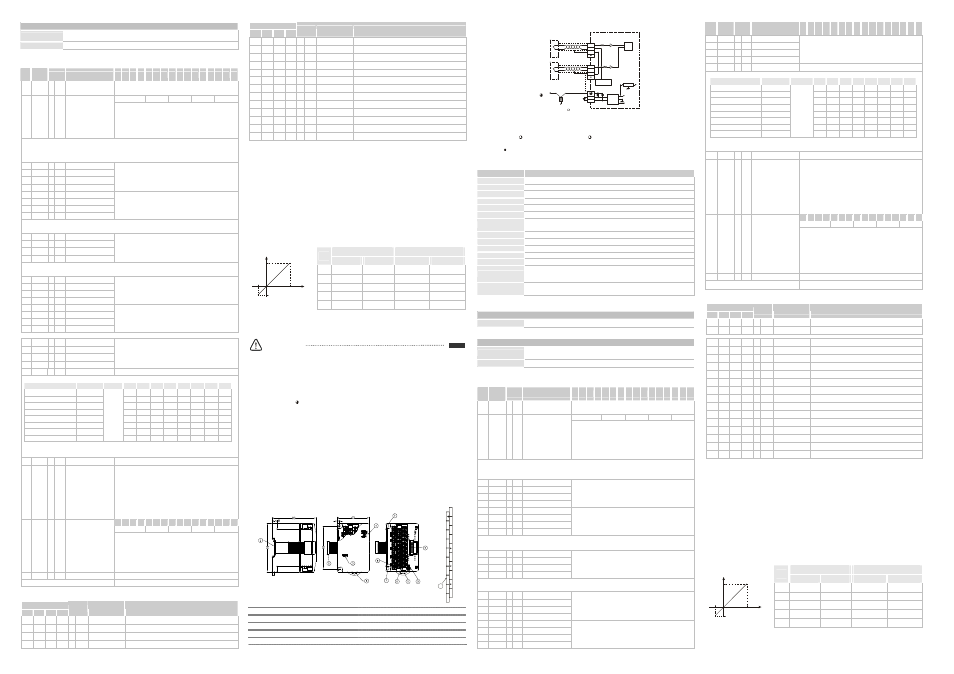

環境規格
操作∕儲存環境 1. 操作：0°C ~ 55°C（溫度），50 ~ 95%（濕度），污染等級 2
2. 儲存：-25°C ~ 70°C（溫度），5 ~ 95%（濕度）
耐振動∕衝擊 國際標準規範 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
控制暫存器 CR
CR
編號
RS-485
參數位址 保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’4096 ○ R 機種型號 系統內定，DVP04TC-H2 機種編碼 = H’6403
使用者可在程式中將此機種型號讀出，以判斷擴充模組是否存在。
保留 CH4 CH3 CH2 CH1
#1 H’4097 ○ R/W 熱電耦型式
以 CH1 設定來說明：
1. (b2, b1, b0)
設定為 (0, 0, 0) 時，選用 J-type。
2. (b2, b1, b0) 設定為 (0, 0, 1) 時，選用 K-type。
3. (b2, b1, b0) 設定為 (0, 1, 0) 時，選用 R-type。
4. (b2, b1, b0) 設定為 (0, 1, 1) 時，選用 S-type。
5. (b2, b1, b0) 設定為 (1, 0, 0) 時，選用 T-type。
CR#1 ：內容值用來設定溫度量測模組選擇感應器內部四個通道的工作模式，每個通道各有 2 種模式 (J-type, K-type)，可獨
立設定。例如要將 CH1 ~ CH4 分別輸入設定為 CH1：模式 0 (b2 ~ b0 = 000)，CH2：模式 1 (b5 ~ b3 = 001)，CH3：模式 0 (b8
~ b6 = 000)
，CH4：模式 1 (b11 ~ b9 = 001) 時，須將 CR#1 設為 H’0208。較高位的位元 (b12 ~ b15) 將保留。出廠設定值為
H’0000 。
#2 H’4098 ○ R/W CH1 平均次數
#3 H’4099 ○ R/W CH2 平均次數
#4 H’409A ○ R/W CH3 平均次數
#5 H’409B ○ R/W CH4 平均次數
通道 CH1 ~ CH4 訊號的平均次數設定，可設定範圍 K1 ~ K20。
出廠設定值為 K10。(注意，當 PLC 主機利用 TO/DTO 指令寫入的平
均次數設定時，請使用接點上升下降緣檢出指令 (LDP/LDF…)，以免
無法求得正確之輸入信號平均值)。
#6 H’409C ╳ R CH1 量測攝氏溫度平均值
#7 H’409D ╳ R CH2 量測攝氏溫度平均值
#8 H’409E ╳ R CH3 量測攝氏溫度平均值
#9 H’409F ╳ R CH4 量測攝氏溫度平均值
通道 CH1 ~ CH4 量測攝氏溫度平均值顯示
單位 0.1°C
CR#6 ~ CR#9 ：內容值為通道 CH1 ~ CH4 量測攝氏溫度信號以 CR#2 ~ CR#5 設定之平均次數所取得之平均值。假設平均次
數設定為 10，即每累計 10 次通道 CH1 ~ CH4 量測攝氏溫度 (°C) 信號時取一次平均。
#10 H’40A0 ╳ R CH1 量測華氏溫度平均值
#11 H’40A1 ╳ R CH2 量測華氏溫度平均值
#12 H’40A2 ╳ R CH3 量測華氏溫度平均值
#13 H’40A3 ╳ R CH4 量測華氏溫度平均值
通道 CH1 ~ CH4 量測華氏溫度平均值顯示
單位 0.1°F
CR#10 ~ CR#13 ：內容值為通道 CH1 ~ CH4 量測華氏溫度信號以 CR#2 ~ CR#5 設定之平均次數所取得之平均值。假設平均
次數設定為 10，即每累計 10 次通道 CH1 ~ CH4 量測華氏溫度 (°F) 信號時取一次平均。
#14 H’40A4 ╳ R CH1 量測攝氏溫度現在值
#15 H’40A5 ╳ R CH2 量測攝氏溫度現在值
#16 H’40A6 ╳ R CH3 量測攝氏溫度現在值
#17 H’40A7 ╳ R CH4 量測攝氏溫度現在值
通道 CH1 ~ CH4 量測攝氏溫度現在值顯示
單位 0.1°C
#19 H’40A9 ╳ R CH1 量測華氏溫度現在值
#20 H’40AA ╳ R CH2 量測華氏溫度現在值
#21 H’40AB ╳ R CH3 量測華氏溫度現在值
#22 H’40AC ╳ R CH4 量測華氏溫度現在值
通道 CH1 ~ CH4 量測華氏溫度現在值顯示
單位 0.1°F
#24 H’40AE ○ R/W CH1 OFFSET 值
#25 H’40AF ○ R/W CH2 OFFSET 值
#26 H’40B0 ○ R/W CH3 OFFSET 值
#27 H’40B1 ○ R/W CH4 OFFSET 值
通道 CH1 ~ CH4 提供使用者自行調整的 OFFSET
可調範圍：-1,000 ~ +1,000
出廠設定值為 K0，單位 0.1°C。
OFFSET
值定義：模組量測溫度 - OFFSET 值 = 實際顯示溫度。
#30 H’40B4 ╳ R 錯誤狀態 儲存所有錯誤狀態的資料暫存器，詳細內容請參照錯誤信息表。
CR#30 ：錯誤狀態值請參照錯誤狀態表：
錯誤狀態 內容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
電源異常 K1 (H’1) 0 0 0 0 0 0 0 1
外部接點空接 K2 (H’2) 0 0 0 0 0 0 1 0
模式設定錯誤 K4 (H’4) 0 0 0 0 0 1 0 0
OFFSET/GAIN 錯誤 K8 (H’8) 0 0 0 0 1 0 0 0
硬體故障 K16 (H’10) 0 0 0 1 0 0 0 0
變換值異常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次數設定錯誤 K64 (H’40) 0 1 0 0 0 0 0 0
指令錯誤 K128 (H’80)
保留
1 0 0 0 0 0 0 0
註：每個錯誤狀態由相對應之位元 b0 ~ b7 決定，有可能會同時產生兩個以上之錯誤狀態，0 代表正常無錯誤，1 代表
有錯誤狀態產生。
#31 H’40B5 ○ R/W 通訊位址設定 設定 RS-485 通訊位址，設定範圍 01 ~ 254。出廠設定值為 K1。
#32 H’40B6 ○ R/W 通訊速率設定
設定通訊速率，共有 4,800/9,600/19,200 bps/38,400 bps/57,600 bps/
115,200 bps
六種。ASCII 模式資料格式固定為 7-bit、偶位元、1 stop bit
(7, E, 1) ，RTU 模式資料格式固定為 8-bit、偶位元、1 stop bit (8, E, 1)。
出廠設定值為 H’0002。
b0: 4,800 bps
（位元/秒）。b1: 9,600 bps（位元/秒）（出廠設定值）。
b2: 19,200 bps （位元/秒）。b3: 38,400 bps（位元/秒）。
b4: 57,600 bps （位元/秒）。b5: 115,200 bps（位元/秒）。
b14: CRC 檢查碼高低位交換（僅 RTU 模式有效）。
b15: ASCII/RTU 模式切換 ， 0 為 ASCII（出廠設定值）。
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
ERR 燈定義 CH4 CH3 CH2 CH1
#33 H’40B7 ○ R/W 恢復出廠設定
以 CH1 設定來說明：
1. b0 保留；b1 保留；b2 = 1 時，所有設定值將回復為原廠設定值。
ERR 燈定義：原廠設定值 b12 ~ b15 = 1111
1. 當 b12 = 1 時，CH1 外部接點空接時 ERR 燈閃爍動作。
2. 當 b13 = 1 時，CH2 外部接點空接時 ERR 燈閃爍動作。
3. 當 b14 = 1 時，CH3 外部接點空接時 ERR 燈閃爍動作。
4. 當 b15 = 1 時，CH4 外部接點空接時 ERR 燈閃爍動作。
#34 H’40B8 ○ R 韌體版本 16 進制，顯示目前韌體版本，如 1.0A 則 H’010A
#35 ~ #48 系統內部使用
PID 控制暫存器範圍
CR 編號
CH1 CH2 CH3 CH4
保持型 暫存器名稱 說明
#51 #71 #91 #111 ○ R/W 溫度設定值 可設定範圍 K-1,000 ~ K8,000。出廠設定值為 K0。
#52 #72 #92 #112 ○ R/W 取樣時間 (s) 可設定範圍 K1 ~ K30 (s)。出廠設定值為 K2。
#53 #73 #93 #113 ○ R/W KP 出廠設定值為 K121。
#54 #74 #94 #114 ○ R/W KI 積分常數，出廠設定值為 K2,098。
CR 編號
CH1 CH2 CH3 CH4
保持型 暫存器名稱 說明
#55 #75 #95 #115 ○ R/W KD 微分常數，出廠設定值為 K-29。
#56 #76 #96 #116 ○ R/W 積分量上限 可設定範圍 K-32,760 ~ K32,760。出廠設定值為 K0。
#57 #77 #97 #117 ○ R/W 積分量下限 可設定範圍 K-32,760 ~ K32,760。出廠設定值為 K0。
#58 #78 #98 #118 ╳ R 積分量 目前累積的偏差量。出廠設定值為 K0。
#59 #79 #99 #119 ○ R/W 加熱∕冷卻選擇 0 ：加熱器，1：冷卻器。出廠設定值為 K0。
#60 #80 #100 #120 ○ R/W 輸出量上限值 可設定範圍 K-32,760 ~ K32,760。出廠設定值為 K4,000。
#61 #81 #101 #121 ○ R/W 輸出量下限值 可設定範圍 K-32,760 ~ K32,760。出廠設定值為 K0。
#62 #82 #102 #122 ╳ R 輸出% 可設定範圍 K0 ~ K1,000（單位：0.1%）。出廠設定值為 K0。
#63 #83 #103 #123 ╳ R 輸出寬度 (ms) 控制輸出寬度，單位：ms。出廠設定值為 K0。
#64 #84 #104 #124 ╳ R 輸出周期 (ms) 控制輸出周期，單位：ms。出廠設定值為 K0。
#65 #85 #105 #125 ╳ R 輸出量 出廠設定值為 K0
#66 #86 #106 #126 ╳ R/W PID_Run/Stop 0 ：Stop，1：Run。出廠設定值為 K0。
#67 #87 #107 #127 ╳ R/W Auto Tune 0 ：不動作，1：Auto-tuning。出廠設定值為 K0。
※ CR#0 ~ CR#127：對應之參數位址 H’4096 ~ H’4115 可提供使用者利用 RS-485 通訊來讀寫資料。由 RS-485 通
訊時須先將模組與主機分離。
1. 可使用 Modbus ASCII 模式/RTU 模式通訊協定，ASCII 模式資料格式固定為 7-bit、偶位元、1 stop bit (7, E,
1)
，RTU 模式資料格式固定為 8-bit、偶位元、1 stop bit (8, E, 1)。
2. 功能碼 (Function)：H’03 讀出暫存器資料。H’06 寫入一個 word 資料至暫存器。H’10 寫入多筆 word 資料
至暫存器。
3. 停電保持型的 CR 須由 RS-485 通訊來寫入才有停電保持的功能，如果是由主機以 TO/DTO 指令寫入則不
會有停電保持的功能。
4. 符號定義：○：停電保持型。 ╳ ：非停電保持型。R：可使用 FROM 指令讀取資料，或利用 RS-485 通訊
讀取資料。W：可使用 TO 指令寫入資料，或利用 RS-485 通訊寫入資料。
溫度∕數位特性曲線
攝（華）氏溫度量測模式：
數位輸出
量測溫度輸入
Max.
Max.
Min.
Min.
輸入溫度範圍 數位轉換範圍
熱電耦
Min. (°C / °F) Max. (°C / °F) Min. (°C / °F) Max. (°C / °F)
J type -100°C / -148°F 700°C / 1,292°F K-1,000 / K-1,480 K7,000 / K12,920
K type -100°C / -148°F 1,000°C / 1,832°F K-1,000 / K-1,480 K10,000 / K18,320
R type -10°C / -14°F 1,700°C / 3,092°F K-100 / K-140 K17,000 / K30,920
S type -10°C / -14°F 1,700°C / 3,092°F K-100 / K-140 K17,000 / K30,920
T type -100°C / -148°F 350°C / 662°F K-1,000 / K-1,480 K3,500 / K6,620
注意事項
请在使用之前，详细阅读本使用说明书。
实施配线，务必关闭电源。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击／冲
击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人员操作或意
外冲击本体，造成危险及损坏。
交流输入电源不可连接于输入／出信号端，否则可能造成严重损坏，因此请在上电之前再次确认电源配线。
请勿在上电时触摸任何端子或进行维修。
本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。
由测温体到温调本体的配线路请用最短距离配线，为了避免噪声及诱导的影响尽可能将电源线和负载配线分
开。
传感器热电耦型式设定，请检查 CR#1，如设定错误会造成量测重大误差。
產品簡介
型号说明及周边装置
谢谢您采用台达 DVP 系列产品。DVP04TC-H2 温度测量模块可接受外部 4 点（热电偶温度传感器 J、K、R、
S
、T 型），将其转换成 14 位的数字信号。通过 DVP-PLC EH2 主机程序以指令 FROM/TO 来读写模块内的
数据，模块内具有 49 个 CR (Control Register) 寄存器，每个寄存器有 16 bits。
使用者可选择摄氏温度或华氏温度，摄氏温度输入分辨率为 0.1°C，华氏温度输入分辨率为 0.18°F。
产品外观（指示灯、端子台、端子配置）
尺寸单位：mm
D
-
L +
L -
L +
2 4 V
0 V
L -
L +
L -
L +
L -
D
+
S L
D
8
S L
D
S L
D
S L
D
C
H
1
C
H
2
C
H
3
C
H
4
R
S
- 4 8 5
1 DIN 轨糟 (35mm) 6 端子
2 扩展机／扩展模块连接口 7 固定孔
3 机种名称 8 端子配置
4 电源、错误及转换指示灯 9 扩展机／扩展模块连接座
5 DIN 轨固定扣
简体中文
外部配线
热电偶
CH1
CH4
DC/DC
5V
AG
+15V
-15V
AG 24+
0V
S LD
L- L+
转换器 系统接地点
第三种接地
接地阻抗 以下 ( ) 100
接至电源模
隔离线 1 *
*2
*3
隔离线 1 *
热电偶
+
-
10K
M UX
冷接点补偿
块的 端
+
- S LD
L- L+
注 1：使用于模拟输入的配线应采用 J / K / R / S / T 型热电偶温度传感器的连接线或隔离线且应与其它电源线或可能引起噪声
的接线分开。端子镙丝扭力为 1.95 kg-cm (1.7 in-lbs)。
注 2：如果噪声过大请将 SLD 与接地端子连接。
注 3：请将电源模块的 端与 DVP04TC-H2 温度测量模块的 端连接到系统接地点，再将系统接点作第三种接地或接到
配电箱的机壳上。
注意：空端子 请勿配线。只能使用 60°C /75°C 的铜导线。
規格
温度测量模块 规格说明
电源电压 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%)
模拟信号输出通道 4 通道／台
适合传感器形式 J-type, K-type, R-type, S-type, T-type 非接地型热电偶传感器
输入温度范围 请参阅 附表
数字转换范围 请参阅 附表
分辨率 14 bits (0.1°C/0.18°F)
综和精确度 ±0.5% 在 (25°C, 77°F) 范围内满刻度时
±1% 在 (0 ~ 55°C, 32 ~ 131°F) 范围内满刻度时
响应时间 200ms × 通道数
隔离方式 数位区与类比区有隔离，通道间未隔离。
数字数据格式 16 位二补数，有效位 13 bits。
平均功能 有 (CR#2 ~ CR#5 可设定，范围 K1 ~ K20)
自我诊断功能 上下极限检测／通道
通讯模式 (RS-485)
包含 ASCII/RTU 模式，通讯速率可选 (4,800/9,600/19,200/38,400/57,600 /115,200)，ASCII 模式
数据格式固定为 7-bit、偶位、1 stop bit (7, E, 1)，RTU 模式数据格式固定为 8-bit、偶位、1 stop bit
(8, E, 1)
。当与 PLC 主机串接时，RS-485 通讯无法使用。
与 DVP-PLC 主机
串接说明 模块编号以靠近主机的顺序自动编号由 0 到 7，最大可连接 8 台且不占用数字 I/O 点数
其他规格
电源规格
额定最大消耗功率 直流 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%), 2.5W, 由外部电源供应
环境规格
操作／储存环境 1. 操作：0°C ~ 55°C（温度），50 ~ 95%（湿度），污染等级 2
2. 储存：-25°C ~ 70°C（温度），5 ~ 95%（湿度）
耐振动／冲击 国际标准规范 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
控制寄存器
CR
编号
RS-485
参数地址 保持型 寄存器名称 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’4096 ○ R 机种型号 系统内定，DVP04TC-H2 机种编码 = H’6403
使用者可在程序中将此机种型号读出，以判断扩展模块是否存在
。
保留 CH4 CH3 CH2 CH1
#1 H’4097 ○ R/W 热电偶型式
以 CH1 设定来说明：
1. (b2, b1, b0)
设定为(0, 0, 0)时，选用 J-type。
2. (b2, b1, b0) 设定为(0, 0, 1)时，选用 K-type。
3. (b2, b1, b0) 设定为(0, 1, 0)时，选用 R-type。
4. (b2, b1, b0) 设定为(0, 1, 1)时，选用 S-type。
5. (b2, b1, b0) 设定为(1, 0, 0)时，选用 T-type。
CR#1 ：内容值用来设定温度测量模块选择传感器内部四个通道的工作模式，每个通道各有 2 种模式 (J-type, K-type)，可独
立设定。例如要将 CH1 ~ CH4 分别输入设定为 CH1：模式 0 (b2 ~ b0 = 000)，CH2：模式 1 (b5 ~ b3 = 001)，CH3：模式 0 (b8
~ b6 = 000)
，CH4：模式 1 (b11 ~ b9 = 001) 时，须将 CR#1 设为 H’0208。较高位的位 (b12 ~ b15) 将保留。出厂默认值为 H’0000。
#2 H’4098 ○ R/W CH1 平均次数
#3 H’4099 ○ R/W CH2 平均次数
#4 H’409A ○ R/W CH3 平均次数
#5 H’409B ○ R/W CH4 平均次数
通道 CH1 ~ CH4 讯号的平均次数设定，可设定范围 K1 ~ K20。
出厂设定值为 K10。（注意，当 PLC 主机利用 TO/DTO 指令写入的平
均次数设定时，请使用接点上升下降沿检出指令 (LDP/LDF…)，以免
无法求得正确的输入信号平均值）。
#6 H’409C ╳ R CH1 测量摄氏温度平均值
#7 H’409D ╳ R CH2 测量摄氏温度平均值
#8 H’409E ╳ R CH3 测量摄氏温度平均值
#9 H’409F ╳ R CH4 测量摄氏温度平均值
通道 CH1 ~ CH4 测量摄氏温度平均值显示
单位 0.1°C
CR#6 ~ CR#9 ：内容值为通道 CH1 ~ CH4 测量摄氏温度信号以 CR#2 ~ CR#5 设定的平均次数所取得的平均值。假设平均次
数设定为 10，即每累计 10 次通道 CH1 ~ CH4 测量摄氏温度 (°C) 信号时取一次平均。
#10 H’40A0 ╳ R CH1 测量华氏温度平均值
#11 H’ 40A1 ╳ R CH2 测量华氏温度平均值
#12 H’40A2 ╳ R CH3 测量华氏温度平均值
#13 H’40A3 ╳ R CH4 测量华氏温度平均值
通道 CH1 ~ CH4 测量华氏温度平均值显示
单位 0.1°F
CR#10 ~ CR#13 ：内容值为通道 CH1 ~ CH4 测量华氏温度信号以 CR#2 ~ CR#5 设定的平均次数所取得的平均值。假设平均
次数设定为 10，即每累计 10 次通道 CH1 ~ CH4 测量华氏温度 (°F) 信号时取一次平均。
#14 H’40A4 ╳ R CH1 测量摄氏温度现在值
#15 H’40A5 ╳ R CH2 测量摄氏温度现在值
#16 H’40A6 ╳ R CH3 测量摄氏温度现在值
#17 H’40A7 ╳ R CH4 测量摄氏温度现在值
通道 CH1 ~ CH4 测量摄氏温度现在值显示
单位 0.1°C
#19 H’40A9 ╳ R CH1 测量华氏温度现在值
#20 H’40AA ╳ R CH2 测量华氏温度现在值
#21 H’40AB ╳ R CH3 测量华氏温度现在值
#22 H’40AC ╳ R CH4 测量华氏温度现在值
通道 CH1 ~ CH4 测量华氏温度现在值显示
单位 0.1°F
CR
编号
RS-485
参数地址 保持型 寄存器名称 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#24 H’40AE ○ R/W CH1 OFFSET 值
#25 H’40AF ○ R/W CH2 OFFSET 值
#26 H’40B0 ○ R/W CH3 OFFSET 值
#27 H’40B1 ○ R/W CH4 OFFSET 值
通道 CH1 ~ CH4 提供使用者自行调整的 OFFSET。
可调范围：-1,000 ~ +1,000
出厂默认值为 K0，单位 0.1°C。
OFFSET
值定义：模块测量温度 – OFFSET 值 = 实际显示温度。
#30 H’40B4 ╳ R 错误状态 储存所有错误状态的数据寄存器，详细内容请参照错误信息表。
CR#30 ：错误状态值请参照错误状态表：
错误状态 内容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
电源异常 K1 (H’1) 0 0 0 0 0 0 0 1
外部接点空接 K2 (H’2) 0 0 0 0 0 0 1 0
模式设置错误 K4 (H’4) 0 0 0 0 0 1 0 0
OFFSET/GAIN 错误 K8 (H’8) 0 0 0 0 1 0 0 0
硬件故障 K16 (H’10) 0 0 0 1 0 0 0 0
变换值异常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次数设置错误 K64 (H’40) 0 1 0 0 0 0 0 0
指令错误 K128 (H’80)
保留
1 0 0 0 0 0 0 0
注：每个错误状态由相对应的位 b0 ~ b7 决定，有可能会同时产生两个以上的错误状态，0 代表正常无错误，1 代表有
错误状态产生。
#31 H’40B5 ○ R/W 通讯地址设定 设定 RS-485 通讯地址，设定范围 01 ~ 254。出厂默认值为 K1。
#32 H’40B6 ○ R/W 通讯速率设定
设定通讯速率，共有 4,800/9,600/19,200 bps/38,400 bps/57,600 bps/
115,200 bps
六种。ASCII 模式数据格式固定为 7-bit、偶位、1 stop bit
(7, E, 1) ，RTU 模式数据格式固定为 8-bit、偶位、1 stop bit (8, E, 1)。
出厂默认值为 H’0002。
B0: 4,800 bps
（位/秒）。B1: 9,600 bps（位/秒）（出厂默认值）
b2: 19,200 bps （位/秒）。B3: 38,400 bps（位/秒）
b4: 57,600 bps （位/秒）。B5: 115,200 bps（位/秒）
b14: CRC 校验码高低位交换（仅 RTU 模式有效）
b15: ASCII/RTU 模式切换，0 为 ASCII（出厂默认值）
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
ERR 灯定义 CH4 CH3 CH2 CH1
#33 H’40B7 ○ R/W 恢复出厂默认设定
以 CH1 设定来说明：
1. b0 保留。b1 保留。b2 设定为 1 时，所有设定值将回复为默认值。
ERR 灯定义：原厂设定值 b12 ~ b15 = 1111。
1. 当 b12 = 1 时，CH1 外部接点空接时 ERR 灯闪烁动作。
2. 当 b13 = 1 时，CH2 外部接点空接时 ERR 灯闪烁动作。
3. 当 b14 = 1 时，CH3 外部接点空接时 ERR 灯闪烁动作。
4. 当 b15 = 1 时，CH4 外部接点空接时 ERR 灯闪烁动作。
#34 H’40B8 ○ R 韧体版本 16 进制，显示目前韧体版本，如 1.0A 则 H’010A
#35 ~ #48 系统内部使用
PID 控制寄存器范围
CR 编号
CH1 CH2 CH3 CH4
保持型 寄存器名称 说明
#51 #71 #91 #111 ○ R/W 温度设定值 可设定范围 K-1,000 ~ K8,000。出厂默认值为 K0。
#52 #72 #92 #112 ○ R/W 采样时间 (s) 可设定范围 K1 ~ K30 (s)。出厂默认值为 K2。
#53 #73 #93 #113 ○ R/W KP 出厂默认值为 K121。
#54 #74 #94 #114 ○ R/W KI 积分常数，出厂默认值为 K2,098。
#55 #75 #95 #115 ○ R/W KD 微分常数，出厂默认值为 K-29。
#56 #76 #96 #116 ○ R/W 积分量上限 可设定范围 K-32,760 ~ K32,760。出厂默认值为 K0。
#57 #77 #97 #117 ○ R/W 积分量下限 可设定范围 K-32,760 ~ K32,760。出厂默认值为 K0。
#58 #78 #98 #118 ╳ R 积分量 目前累积的偏差量。出厂默认值为 K0。
#59 #79 #99 #119 ○ R/W 加热／冷却选择 0 ：加热器，1：冷却器。出厂默认值为 K0。
#60 #80 #100 #120 ○ R/W 输出量上限值 可设定范围 K-32,760 ~ K32,760。出厂默认值为 K4,000。
#61 #81 #101 #121 ○ R/W 输出量下限值 可设定范围 K-32,760 ~ K32,760。出厂默认值为 K0。
#62 #82 #102 #122 ╳ R 输出% 可设定范围 K0 ~ K1,000（单位：0.1%）。出厂默认值为 K0。
#63 #83 #103 #123 ╳ R 输出宽度 (ms) 控制输出宽度，单位：ms。出厂默认值为 K0。
#64 #84 #104 #124 ╳ R 输出周期 (ms) 控制输出周期，单位：ms。出厂默认值为 K0。
#65 #85 #105 #125 ╳ R 输出量 出厂默认值为 K0。
#66 #86 #106 #126 ╳ R/W PID_Run/Stop 0 ：Stop，1：Run。出厂默认值为 K0。
#67 #87 #107 #127 ╳ R/W Auto Tune 0 ：不动作，1：Auto-tuning。出厂默认值为 K0。
※ CR#0 ~ CR#127：对应的参数地址 H’4096 ~ H’4115 可提供使用者利用 RS-485 通讯来读写数据。由 RS-485 通
讯时需先将模块与主机分离。
1. 可使用 Modbus ASCII 模式／RTU 模式通讯协议，ASCII 模式数据格式固定为 7-bit、偶位、1 stop bit (7, E,
1)
，RTU 模式数据格式固定为 8-bit、偶位、1 stop bit (8, E, 1)。
2. 功能码 (Function)：H’03 读出寄存器数据。H’06 写入一个 word 数据至寄存器。H’10 写入多笔 word 数据
至寄存器。
3. 停电保持型的 CR 须由 RS-485 通讯来写入才有停电保持的功能，如果是由主机以 TO/DTO 指令写入则不
会有停电保持的功能。
4. 符号定义：○：停电保持型。 ╳ ：非停电保持型。R：可使用 FROM 指令读取数据，或利用 RS-485 通讯
读取数据。W：可使用 TO 指令写入数据，或利用 RS-485 通讯写入数据。
溫度／ ／ ／ ／數字特性曲線
摄（华）氏温度测量模式：
Max.
Max.
Min.
Min.
数字输出
测量温度输入
输入温度范围 数字转换范围
热电耦
Min. (°C / °F) Max. (°C / °F) Min. (°C / °F) Max. (°C / °F)
J type -100°C / -148°F 700°C / 1,292°F K-1,000 / K-1,480 K7,000 / K12,920
K type -100°C / -148°F 1,000°C / 1,832°F K-1,000 / K-1,480 K10,000 / K18,320
R type -10°C / -14°F 1,700°C / 3,092°F K-100 / K-140 K17,000 / K30,920
S type -10°C / -14°F 1,700°C / 3,092°F K-100 / K-140 K17,000 / K30,920
T type -100°C / -148°F 350°C / 662°F K-1,000 / K-1,480 K3,500 / K6,620
