Dynacord System Power Amp Xa 4000 - Manual (Page 41)

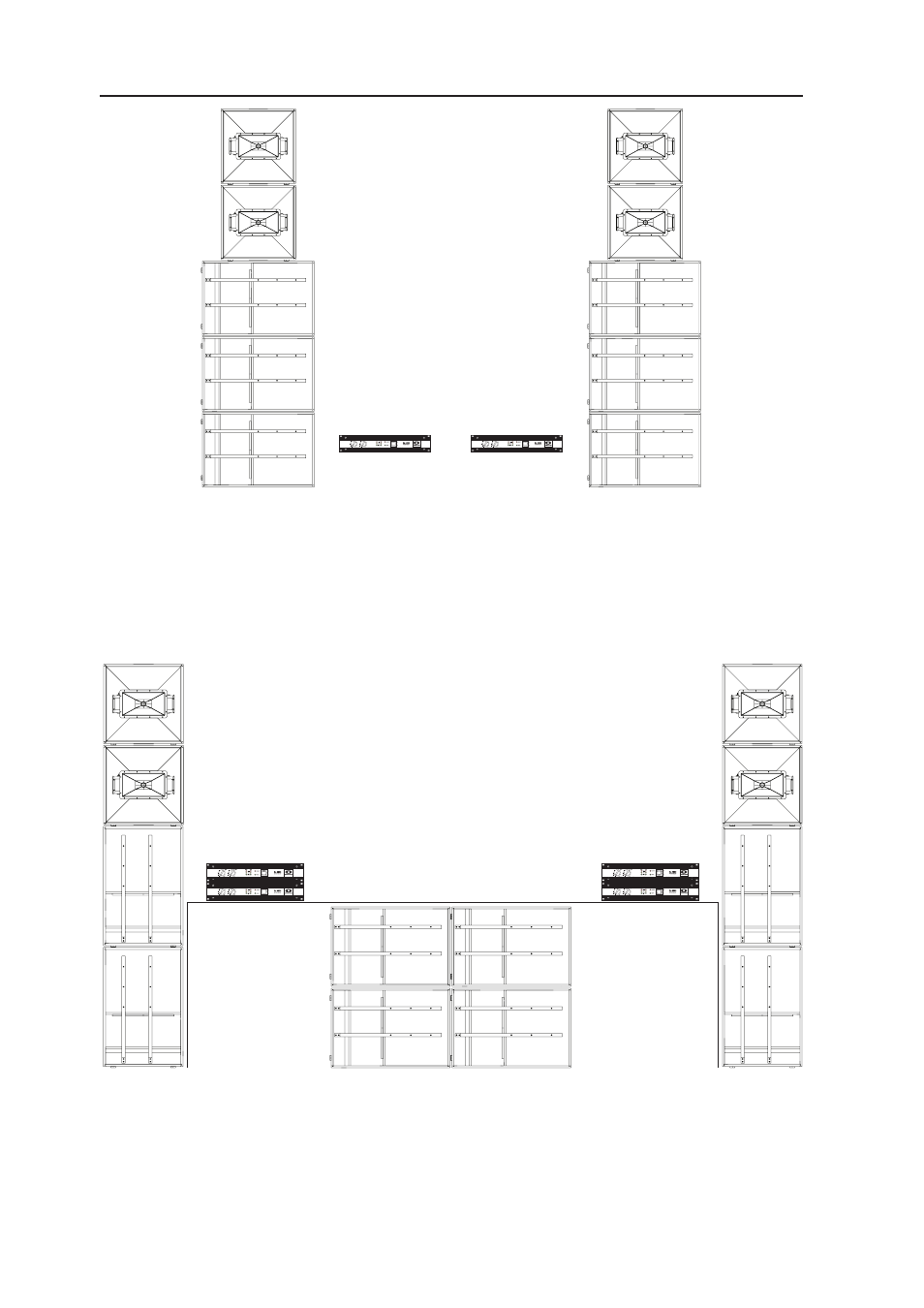

La Fig. 3 montre comment obtenir un niveau sonore encore plus élevé en employant d‘autres woofers FX 20
et enceintes Mid/HI de chaque côté de la scène. Les enceintes supplémentaires sont simplement reliées en
parallèle au système de haut-parleurs existant. Bien entendu, disposer les woofers dans une configuration
gauche-centre-droite, comme décrit à la Fig. 2, est possible sans aucun problème. Empiler les enceintes
Mid/Hi les unes sur les autres double presque l‘efficacité de la couverture, sans avoir les inconvénients
d‘un niveau trop élevé à proximité de la scène. Utiliser la technique „stack and splay“ en tournant les deux
enceintes Mid/Hi empilées vers des angles différents afin d‘améliorer la couverture sur l‘ensemble de
l‘auditoire.
Fig. 3
La Fig. 4 montre une configuration composée d‘une installation standard Xa complète de chaque côté, qui est
parfaitement adaptée aux clubs importants et aux chapiteaux de festival de grandes dimensions, allant jusqu‘à
une superficie de 3 000 mètres carrés. Si nécessaire, cette configuration peut encore être étendue en ajoutant
d‘autres enceintes à chaque système Xa (veuillez vous reporter à la Fig. 3). La configuration gauche-centre-
droite délivre un niveau sonore notablement accru dans les basses ainsi qu‘une dispersion et une couverture
très homogènes de l‘auditoire, sans problèmes d‘interférence. Cette configuration est particulièrement recom-
mandée pour les grandes scènes.
Fig. 4
EXEMPLES D‘APPLICATIONS ACTIVES À 2 VOIES
41
