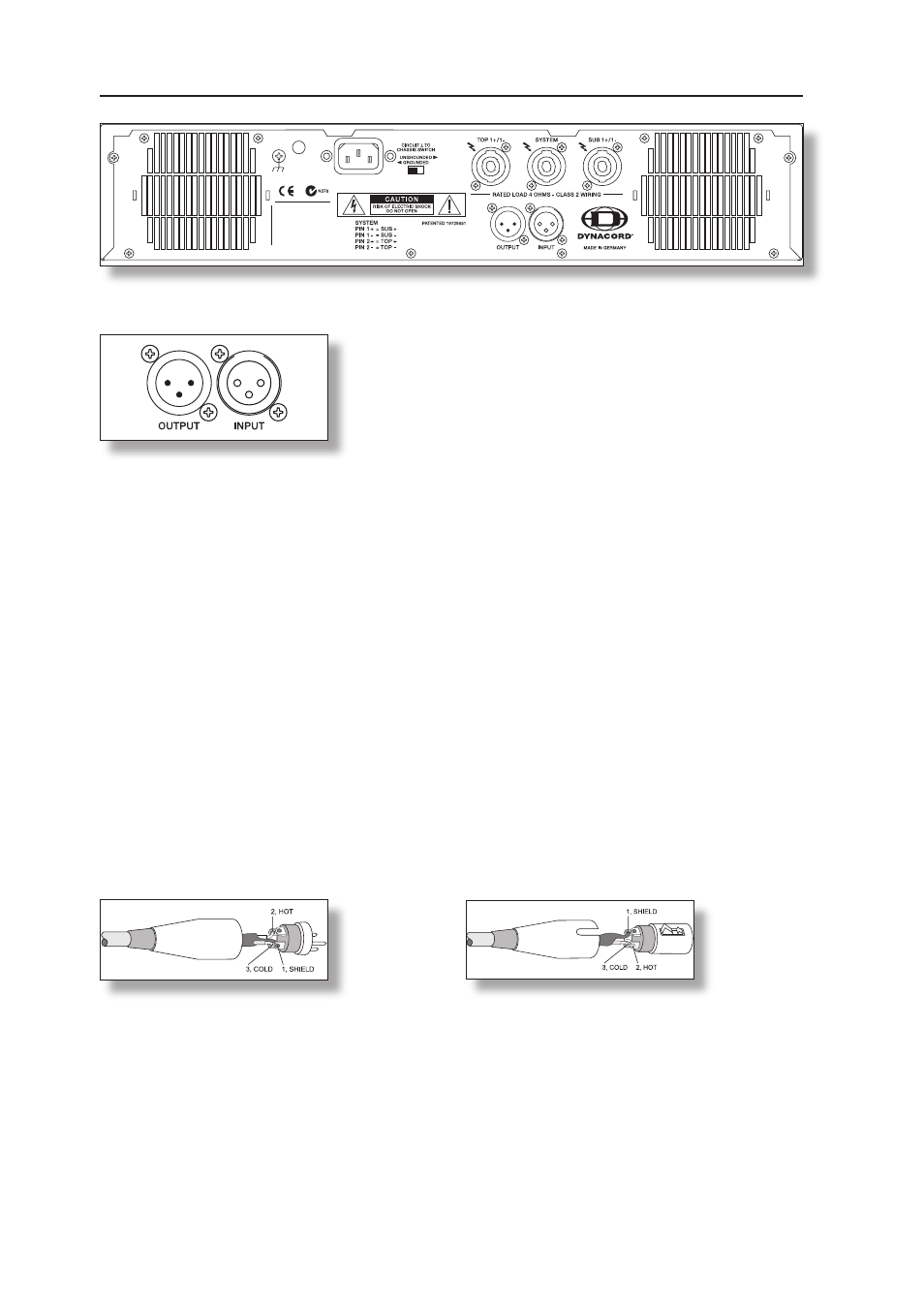

INPUT
L‘entrée (INPUT), symétrisée électroniquement, offre une
sensibilité d‘entrée de 0 dBu (775 mV) pour le branchement
direct de consoles de mixage, égaliseurs, etc.
La prise de sortie (OUTPUT) de type XLR est préparée au
branchement “en transit” (thru connection) des signaux
d’entrée vers d’autres amplis de puissance. Le signal
d’entrée est envoyé directement au connecteur de sortie. Il
n’y a aucun répétiteur ou autre composant électronique dans le parcours de ce signal. En conséquence,
les connecteurs d’entrée et de sortie sont directement interconnectés en parallèle, offrant ainsi une
connexion électrique permanente, quel que soit le réglage de l’interrupteur secteur (Power).
CORDONS DE CONNEXION AUDIO
Il est recommandé de choisir des câbles symétrisés de grande qualité (ayant deux conducteurs pour le
signal audio plus une tresse de masse séparée) munis de connecteurs de type XLR pour le signal audio.
Bien que la connexion de câbles non symétrisés soit tout à fait possible aux entrées de l’amplificateur de
puissance, l’utilisation de câbles symétrisés est toujours préférable. Un grand nombre d’appareils audio
est aujourd’hui équipé de sorties symétrisées. Avec un câblage symétrisé, le blindage relie toutes les
parties métalliques du châssis et élimine donc plus efficacement la présence d’interférences externes
– la plupart du temps il s’agit de bruits parasites et de ronflements.
BROCHAGE D‘UN CONNECTEUR DE TYPE XLR
XLR (mâle) XLR (femelle)
ARRIÈRE
35
