BEISPIELE FÜR AKTIV 2-WEG ANLAGEN

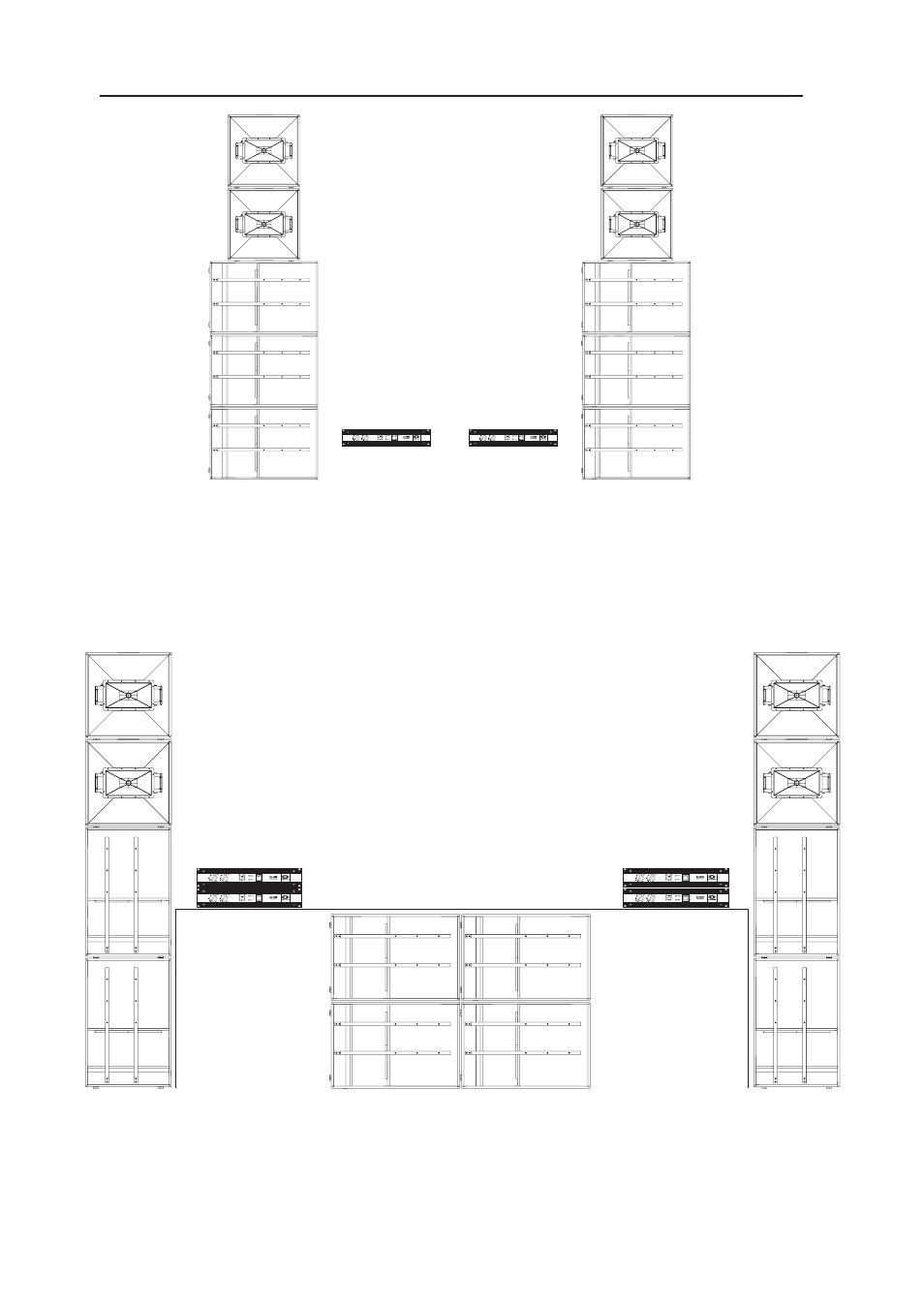

Abbildung 3 zeigt eine Möglichkeit durch die Verwendung von je einer weiteren Bassbox FX 20 und Mittel-
Hochtonbox links und rechts noch mehr Schalldruck zu erzielen. Die weiteren Kabinette werden einfach
parallel an die anderen Boxen angeschlossen. Natürlich kann mit den Bassboxen wie in Abbildung 2 auch
problemlos ein Left-Center-Right Aufbau realisiert werden. Die Mittel-Hochtonboxen können wie abgebildet
„gestackt“, also übereinander aufgestellt werden. Dadurch wird ungefähr die doppelte Reichweite erzielt ohne
dass es in Bühnennähe zu laut wird. Zur Ausleuchtung der Zuhörerfläche können die „gestackten“ Boxen
gegeneinander verdreht werden.
Abbildung 4 zeigt einen Aufbau bestehend aus einer kompletten Xa Standardanlage pro Seite. Diese
Konfiguration ist für große Clubs und große Zelte bis etwa 3000 m 2 hervorragend einsetzbar. Bei Bedarf kann
bei diesem Aufbau jedes Einzelsystem mit zusätzlichen Boxen erweitert werden wie in Abbildung 3 gezeigt.
Der Left-Center-Right Aufbau bringt spürbar mehr Schalldruck im Bassbereich und sorgt vor allem für eine
homogene Schalldruckverteilung auf der Zuhörerfläche ohne störende Interferenzen. Besonders bei breiten
Bühnen ist dieser Aufbau sehr empfehlenswert
Abb. 3
Abb. 4
27
