RÜCKSEITE

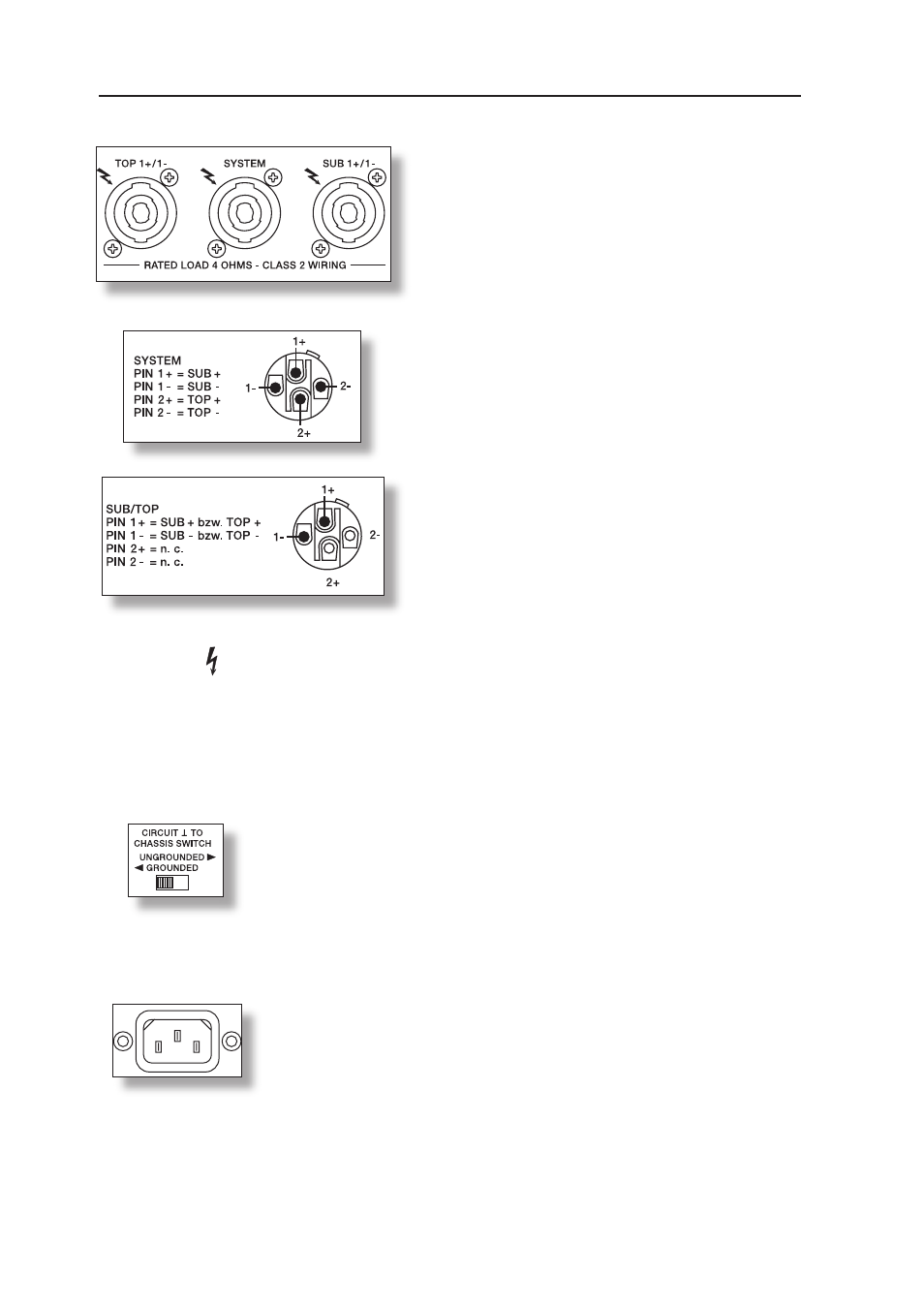

Die Endstufenausgangsbuchsen SYSTEM, SUB und
TOP sind professionelle SPEAKON Ausgangsbuchsen.
Diese mechanisch und elektrisch sichere Verbin-
dung wird allen Sicherheitsanforderungen gerecht
und erlaubt die Verwendung von Hochleistungslaut-
sprecherkabeln von bis zu 4 x 2,5mm 2 Querschnitt.
Im DYNACORD Zubehörprogramm finden Sie Einzelste-
cker und Kupplungen sowie Hochleistungslautsprecher-
kabel.
Die Systembuchse ist vierpolig belegt. Auf den Pins 1+
und 1- liegt das Basssignal an, an den Pins 2+ und 2- das
Mittel-Hochtonkanal auf. Boxen mit Systemverdrahtung
wie FX 12 und FX 20 können damit problemlos, schnell
und verkabelungssicher unter Verwendung von vier-
poligen Speakon-Lautsprecherkabeln durchverbunden
werden.
Die SUB und TOP Buchsen sind mit Kunststoffdeckel
geschlossen, um Anschlussfehler zu vermeiden.
Entfernen Sie die Deckel nur, wenn Sie tatsächlich Boxen
ohne Systemverdrahtung anschließen wollen. Beachten
Sie, dass an den SUB und TOP Buchsen das Basssignal
bzw. das Mitten-Hochtonsignal jeweils an den Pins 1+
und 1- anliegen.
Warnung:
Das Symbol „ “, das die Lautsprecheranschlüsse markiert, zeigt an, daß hier Spannungen an-
liegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufügen können.
Mit dem Groundlift-Schalter können Sie Brummschleifen verhindern.
Wenn die Endstufe zusammen mit anderen Geräten in einem 19“-Rack be-
trieben wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die
Endstufe mit Geräten mit unterschiedlichem Erdungspotenzial betrieben,
sollte der Schalter in Stellung UNGROUNDED stehen.
Die interne Netzsicherung löst unter normalen Umständen nur bei einem
Fehlerfall aus. Die Sicherung darf nur von einer autorisierten Servicestelle
gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannungs- und
Auslösecharakteristik getauscht werden. Die Endstufe wird mit einem qua-
litativ hochwertigen Netzkabel ausgeliefert, das über ausreichend hohen
Leiterquerschnitt verfügt und den sicherheitstechnischen Anforderungen
genügt. Verwenden Sie möglichst nur dieses Kabel zum Anschluß der
Endstufe ans Netz. Kabel mit dünneren Querschnitten haben erhöhte Ver-
luste und entsprechend geringere maximale Ausgangsleistung zur Folge.
GROUND-LIFT SCHALTER
NETZEINGANG
ENDSTUFENAUSGANGSBUCHSEN
