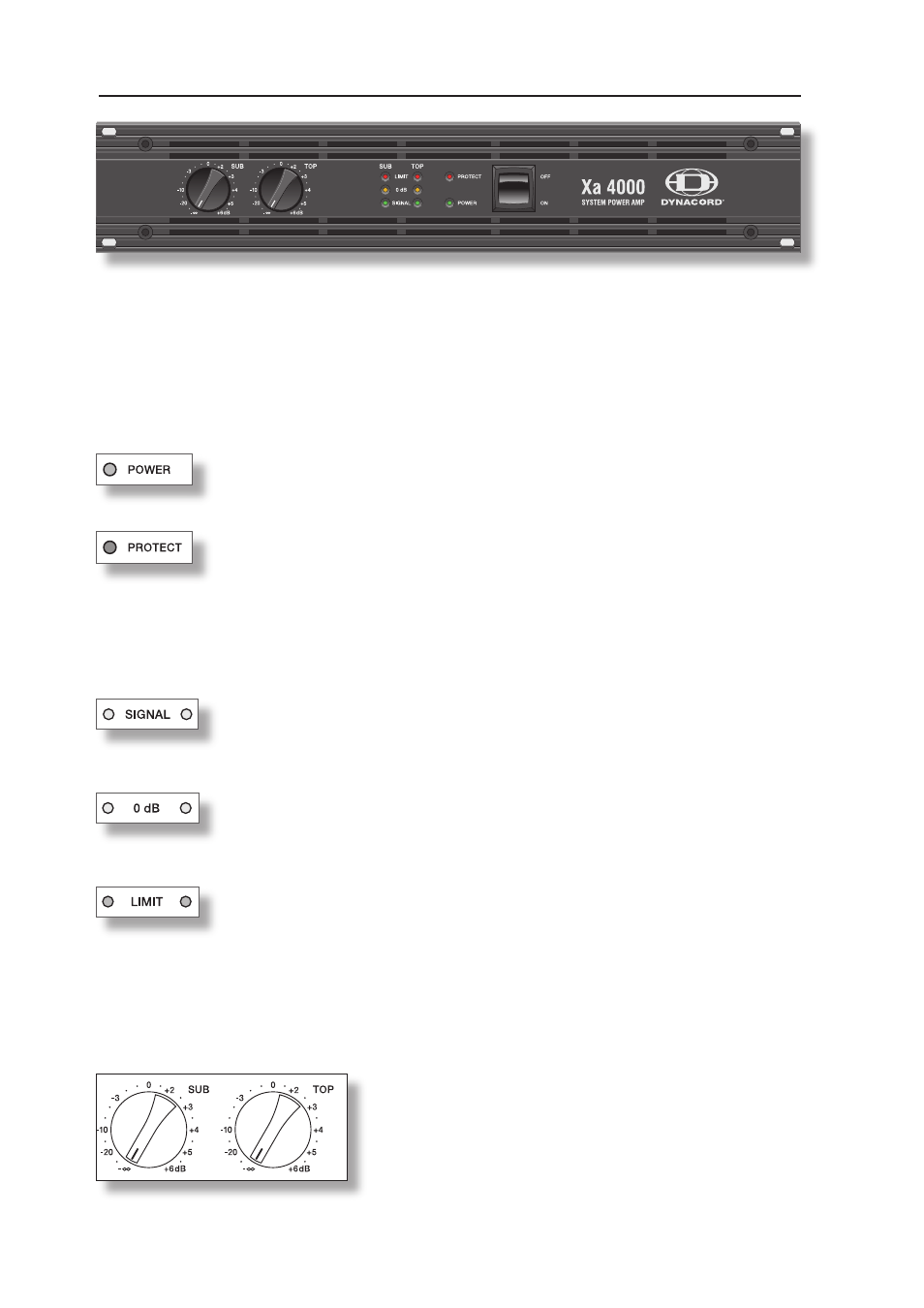

FACE AVANT
Ce témoin s‘allume lorsque l‘amplificateur de puissance a été mis sous tension. Les
différentes causes pour lesquelles le témoin POWER ne s‘allume pas sont les
suivantes : l‘appareil n‘est pas branché sur le secteur ou un fusible est défectueux.
Le témoin PROTECT s’allume pour indiquer qu’un des circuits de protection interne,
contre une surchauffe, un court-circuit, une force électro-motrice, l’apparition de HF en
sortie, etc., a été activé. Les relais de sortie déconnectent les charges connectées aux
amplis de puissance, mais les signaux d’entrée sont aussi interrompus, pour éviter
d’endommager les haut-parleurs et les amplificateurs de puissance eux-mêmes.
Quelle que soit la cause du problème – par ex. un court-circuit dans un câble de
haut-parleur – elle doit être résolue. En cas de surchauffe il vous faudra attendre que
l’amplificateur de puissance revienne automatiquement en mode de fonctionnement
normal.
Le témoin SIGNAL s’allume dès qu’un signal audio d’environ 30dB inférieur à la
modulation totale est présent à la sortie. La luminosité de ce témoin est atténuée
lorsque les câbles de haut-parleur sont en court-circuit ou qu’un circuit de protection
a été activé.
Le témoin 0dB s’allume chaque fois que l’amplificateur de puissance est à son
maximum. Une tension d’entrée plus forte ne donnera pas une tension de crête plus
élevée en sortie. De plus, le témoin 0dB est aussi très pratique pour régler les limiteurs
externes.
Ce témoin s’allume aussi dès que le limiteur de signal audio dynamique intégré
est activé et que l’amplificateur de puissance arrive à la limite de l’écrêtage ou plus
généralement à sa capacité maximum. Un clignotement rapide n’est pas un problème,
car le limiteur interne gère les niveaux d’entrée de plus de +21dBu jusqu’à un rapport
S/B d’approximativement 1%. Si par contre ce témoin s’allume en permanence, il est
recommandé de réduire le volume pour éviter que les haut-parleurs connectés ne
soient endommagés par une probable saturation.
Ces potentiomètres à crans gradués en dB servent au réglage
du niveau d’amplification des canaux SUB et TOP. Pour éviter
toute distorsion dans les consoles de mixage connectées,
le réglage de ces contrôles entre 0dB et –6dB est généralement
recommandé. La graduation de ces contrôles donne une
indication directe de l’atténuation appliquée à l’amplification.
Utilisez l‘interrupteur POWER situé sur la face avant pour mettre l’appareil sous tension. La fonction
de temporisation Soft-Start le protège des sautes de courant, ce qui de plus évite l’activation du
circuit de protection interne lors de la mise sous tension. Les sorties haut-parleur sont activées via
une commutation par relais avec un délai d’approximativement 3 secondes de manière à atténuer
efficacement d’éventuels bruits de commutation. Le témoin PROTECT s’allume pendant cette
période et les ventilateurs tournent à leur vitesse maximum. Tout ceci est normal, et confirme le bon
fonctionnement du circuit de protection.
