ARRIÈRE

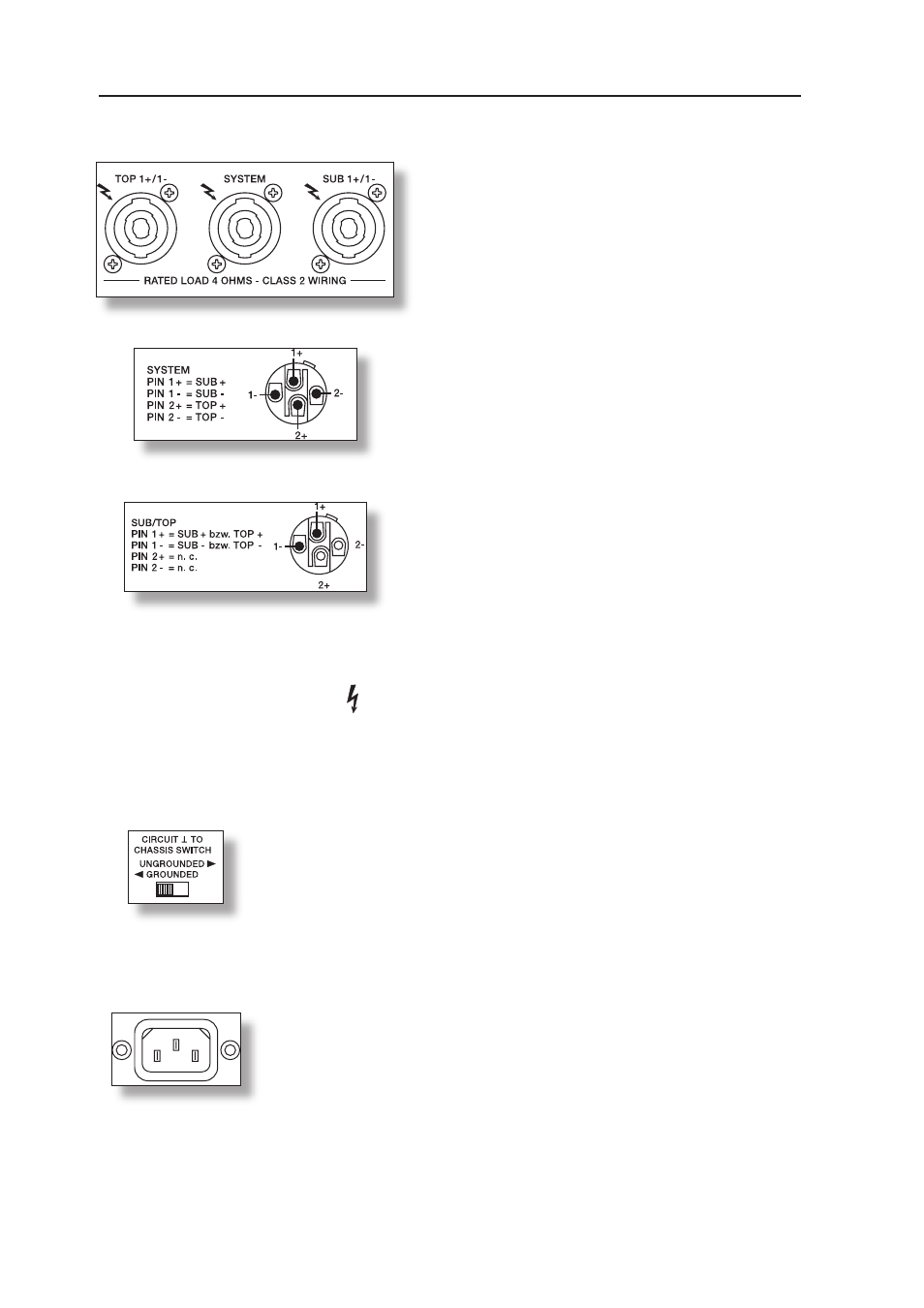

Les canaux de sortie SYSTEM, SUB et TOP de l‘am-
plificateur de puissance sont équipés de connecteurs
de type SPEAKON. Cette méthode de branchement,
mécaniquement et électriquement sûre satisfait à tous
les standards de sécurité et permet l‘usage de câbles
de haut-parleur très performants ayant des diamètres
pouvant aller jusqu‘à 4x2,5mm 2 . La gamme des acces-
soires DYNACORD propose des connecteurs simples
et doubles, ainsi que des câbles de haut-parleur aux
performances élevées.
Les quatre pôles du connecteur SYSTEM sont assi-
gnés comme ceci : le signal des fréquences basses est
présent via les broches 1+ et 1–, alors que les broches
2+ et 2– véhiculent le signal audio des medium/aigus.
L’usage de câbles de haut-parleur SPEAKON à quatre
pôles permet une connexion rapide, correcte et sans
risque d’erreur des enceintes équipées d’un connecteur
SYSTEM, telles que les FX 12 et FX 20.
Un cache en plastique recouvre les connecteurs SUB et
TOP, pour éviter tout branchement erroné fait par inad-
vertance. N‘enlever ces caches que lorsque vous devez
brancher des haut-parleurs qui ne sont pas équipés de
connecteur SYSTEM. N‘oubliez pas que les signaux
audio basses et medium/aigus sont présents sur les
broches 1+ et 1– des connecteurs SUB et TOP.
CONNECTEURS DE SORTIE DE L‘AMPLIFICATEUR DE PUISSANCE
Attention :
Le symbole représentant un éclair « » près des connexions haut-parleur indique que des tensions
extrêmement élevées peuvent être présentes sur ces connecteurs, et peuvent être la cause de blessu-
res en cas de contact.
Le commutateur de masse Ground-Lift permet d‘éliminer les bruits dus
à une boucle de masse. Si l‘amplificateur de puissance fonctionne avec
d‘autres équipements installés dans une armoire de rack 19“, il est
recommandé de régler ce commutateur en position GROUNDED. Si
l‘amplificateur de puissance fonctionne avec d‘autres appareils ayant
des potentiels de masse différents, réglez ce commutateur en position
UNGROUNDED
Dans des circonstances normales, le fusible secteur ne saute qu‘en
cas de panne. Remplacer ce fusible en utilisant uniquement un fusible
neuf de même type et de même ampérage, tension et ayant les mêmes
caractéristiques de fusion.
Le cordon secteur hautes-performances fourni avec votre amplificateur
de puissance satisfait aux normes de sécurité en vigueur, de plus
son diamètre correspond à la capacité de sortie de l‘amplificateur de
puissance. Chaque fois que c‘est possible veuillez utiliser le cordon
secteur fourni pour connecter votre amplificateur de puissance sur le
secteur. L‘utilisation d‘un cordon secteur différent ayant un diamètre
plus petit peut provoquer des pertes, et donc réduire la puissance de
sortie de l‘ampli.
COMMUTATEUR GROUND-LIFT
ENTRÉE SECTEUR
