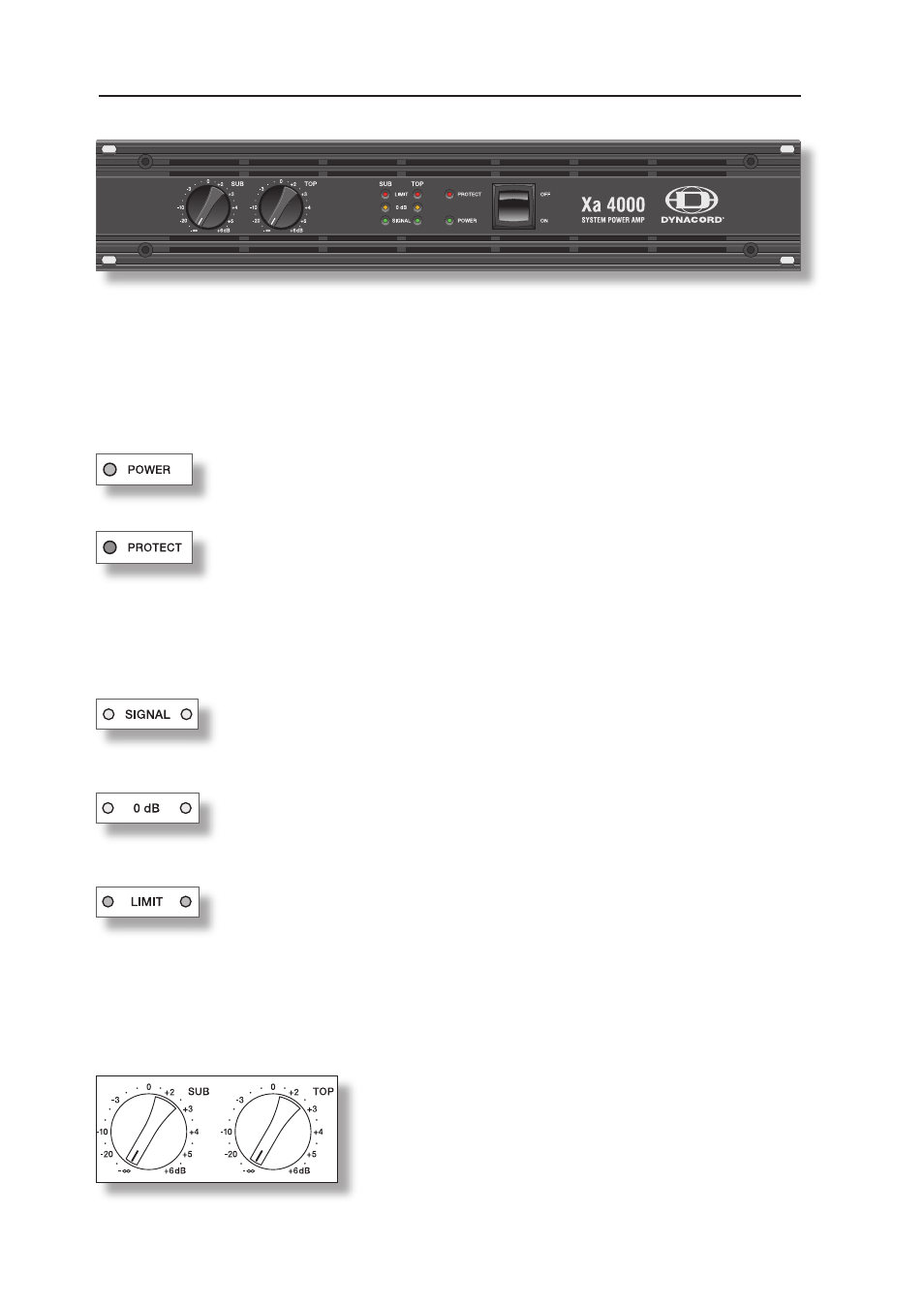

FRONTSEITE
Diese LED leuchtet auf, wenn die Endstufe eingeschaltet ist. Falls die POWER An-
zeige nicht leuchtet, ist das Gerät nicht mit dem Stromnetz verbunden, oder die
Primärsicherung defekt.
Wenn die PROTECT-Anzeige aufleuchtet, hat eine der internen Schutzschaltungen
wie Übertemperatur, Kurzschluss, Back-EMF, Hochfrequenz am Ausgang.... ange-
sprochen. Die Endstufen werden in diesem Fall über die Ausgangsrelais von der Last
getrennt, und die Signalzufuhr unterbrochen um etwaige Schäden an den Laut-
sprechern oder der Endstufe selbst zu verhindern.
Die Fehlerursache, beispielsweise eine kurzgeschlossene Lautsprecherleitung muss
beseitigt werden. Bei Überhitzung muss einige Zeit gewartet werden, bis die Endstu-
fe sich selbständig wieder in den normalen Betriebszustand schaltet.
Die SIGNAL-LED beginnt ca. 30dB unter Vollaussteuerung zu leuchten und zeigt
an, dass generell ein Signal am Ausgang vorhanden ist. Bei Kurzschluss von
Lautsprecherleitungen oder Ansprechen einer Schutzschaltung verlischt diese
Anzeige.
Die 0dB Anzeige leuchtet auf, wenn die Endstufe an der Aussteuergrenze be-
trieben wird. Eine höhere Eingangsspannung hat keine Erhöhung der Spitzen-aus-
gangsspannung zur Folge. Die 0dB Anzeige kann auch bei der Einstellung von
externen Limitern sehr hilfreich sein.
Diese Anzeige leuchtet auf, sobald einer der eingebauten dynamische Audio-Limiter
anspricht und die Endstufe über der Aussteuerungsgrenze oder generell im Grenz-
bereich betrieben wird. Kurzzeitiges Aufleuchten ist dabei unproblematisch, da der
interne Limiter Eingangspegel bis zu +21dBu auf einen akustisch unkritischen Klirr-
faktor von ca. 1% ausregeln kann. Leuchtet diese LED jedoch dauerhaft, sollte die
Lautstärke reduziert werden, um etwaige Überlastungsschäden der angeschlosse
nen Lautsprecherboxen zu vermeiden.
In dB-skalierte Rastpotis zur Anpassung der Verstärkung
des SUB und TOP Kanals. Zur Vermeidung von
Verzerrungen in vorgeschalteten Mischpulten sollten diese
Regler normalerweise zwischen 0dB und +6dB eingestellt
werden. Die Beschriftung zeigt unmittelbar die
Reglerdämpfung mit der die intern festgelegte Verstärkung
verändert wird.
Mit dem POWER Schalter auf der Frontblende wird das Gerät eingeschaltet. Eine Softstart- Schaltung
vermeidet dabei Einschaltstromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der
Leitungsschutzschalter des Stromnetzes beim Einschalten der Endstufe anspricht. Die Lautsprecher
werden über die Ausgangsrelais um ca. 3 Sekunden verzögert zugeschaltet, wodurch etwaige
Einschaltgeräusche effektiv unterdrückt werden, die ansonsten in den Lautsprechern hörbar wären.
Während dieser Verzögerung leuchtet die PROTECT LED und die Lüfter laufen mit maximaler
Geschwindigkeit. Dies ist normal und bestätigt die einwandfreie Funktion der Schutzschaltungen.
