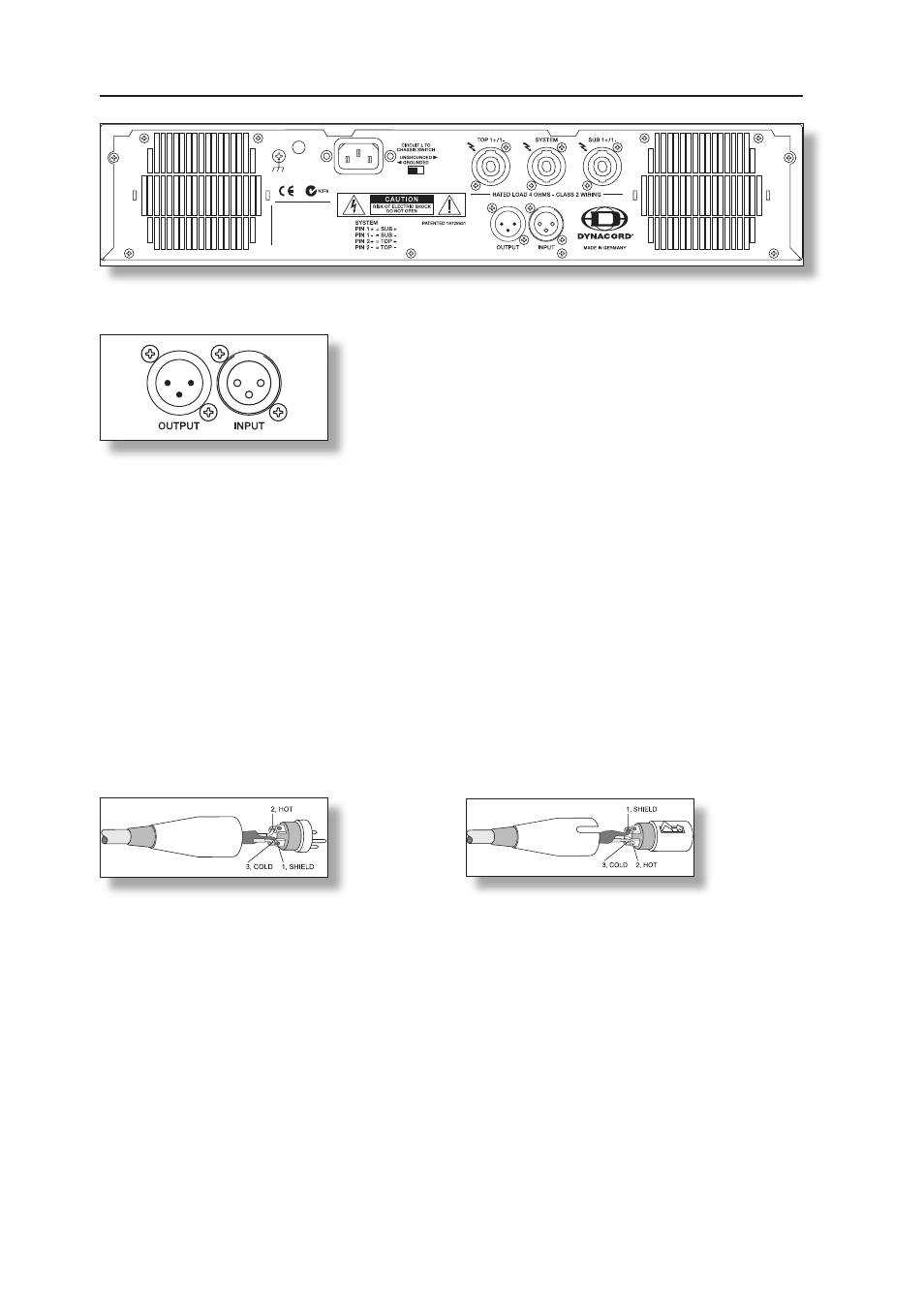

INPUT
Der Eingang INPUT ist elektronisch symmetrisch
mit einer Eingangsempfindlichkeit von 0dBu (775mV) für den
direkten Betrieb mit Mischpulten, Equalisern usw. ausgelegt.
Die XLR-Ausgangsbuchse OUTPUT ist zum „Durchschleifen“
des Eingangssignals zu weiteren Endstufen vorgesehen. Das Eingangssignal wird dabei direkt auf
die Ausgangsbuchse gelegt, es befinden sich keine Zwischenverstärker oder andere elektronischen
Bauteile in diesem Pfad. Die Eingangs- und Ausgangsbuchse sind also direkt elektrisch parallel
geschaltet und damit unabhängig von der Stellung des Power-ON-Schalters permanent miteinander
verbunden.
NF-VERBINDUNGSKABEL
Als NF-Verbindung wählen Sie am besten symmetrisch ausgelegte Kabel (2 Signaladern + Schirm-
geflecht) mit XLR-Stecker. Obwohl der Endstufeneingang auch unsymmetrisch beleget werden kann,
stellt ein symmetrisch ausgeführtes NF-Verbindungskabel die bessere Alternative dar. Die meisten
Audiogeräte verfügen über symmetrisch aufgebaute Ausgänge. Der Schirm im Kabel verbindet bei
symmetrischer Signalführung alle metallischen Gehäuse und verhindert dadurch lückenlos ein Einkop-
peln von externen Störsignalen, im wesentlichen Brummen, auf den Audiosignalpfad.
XLR- type connector pin-assignment
XLR (male) XLR (female)
RÜCKSEITE
