取付方法 – Eizo DuraVision FDX1501 / FDX1501T 取扱説明書 User Manual
Page 9
8
※1
DC電源端子台
入力信号接続
電源シーケンス
1
2
3
ピン No.
入力信号
1
DC12V
2
DET
※
3
Ground
※
未接続
t1
10V
t1 < 50ms
10V
5V
t2
30ms < t2
DC12V
※2
操作ボタン延長用コネクタ:S3B-PH-SM4-TB(LF)(SN) (JST)
入力信号接続
ピン No.
入力信号
1
KEY0
2
KEY1
3
Ground
● 取付方法
注意点
• この製品を取り付けるパネルは、パネル固定器具のねじで締め付けられるため、次の点に注意してお選びくだ
さい。
- 平らであること
- 厚みが最大 5mm であること
- ねじの締め付けに耐えられる強度を持った構造であること

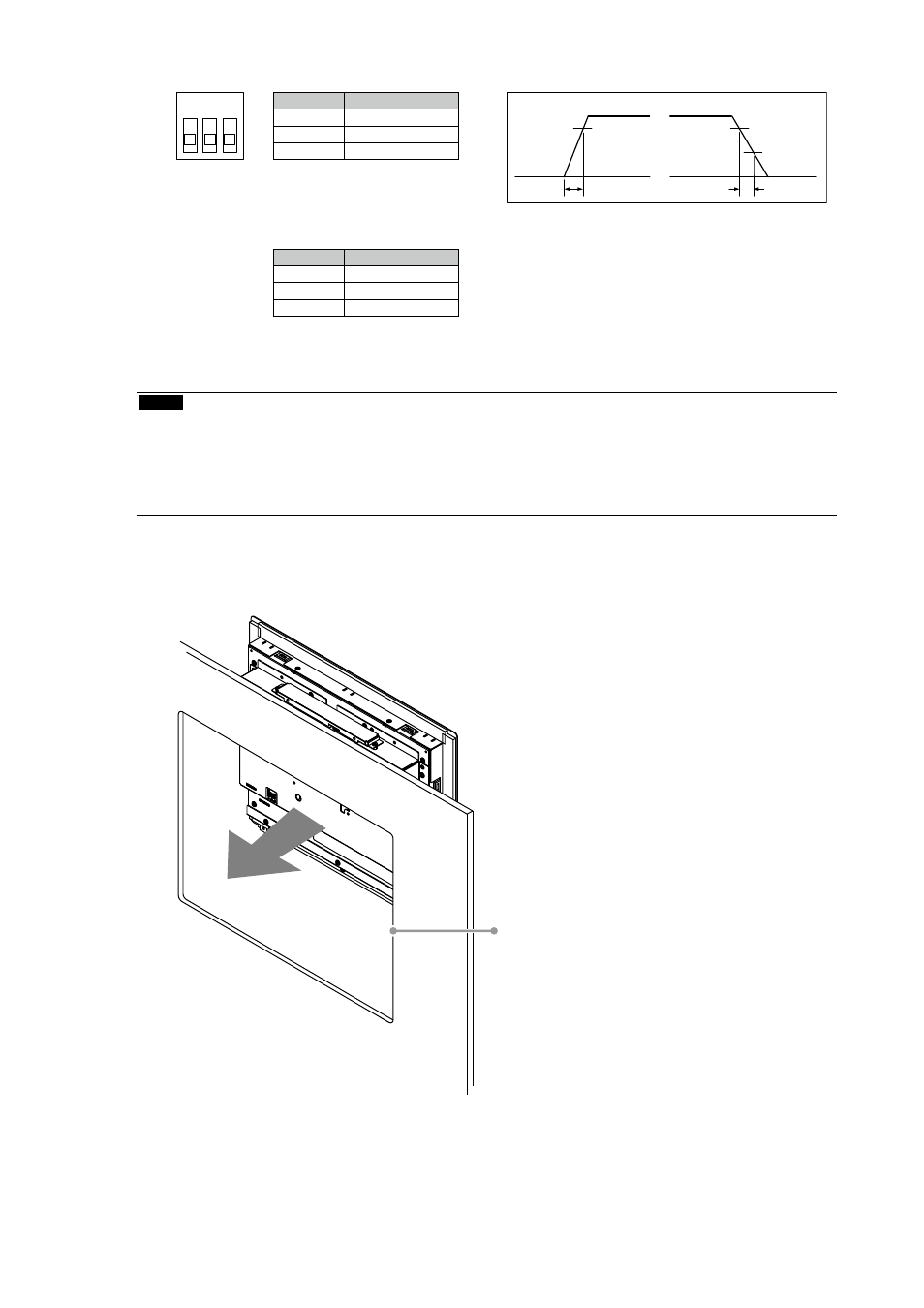

1. パネルの取付穴にモニターを前面から入れます。
取り付け可能な穴の寸法は、外観図の「パネル開口寸法」になります。
取付穴(パネル開口寸法):
341±0.5mm × 289±0.5mm
