6

*1

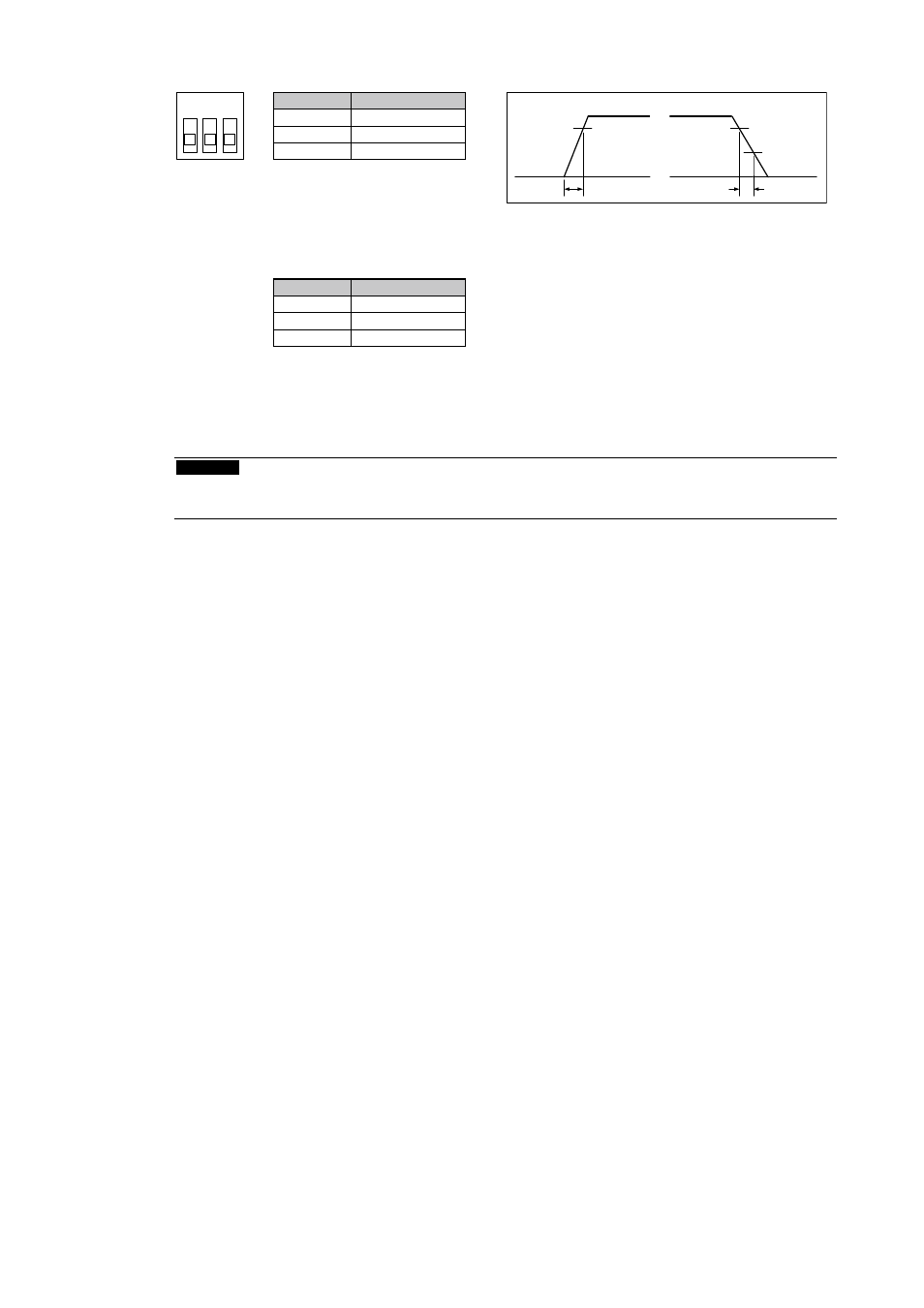

Terminal d’alimentation DC

Attribution broche connecteur

Mise en séquence d’alimentation

1

2

3

Broche n°

Signal

1

DC12V

2

DET

*

3

Ground

*

Non branché

t1

10V

t1 < 50ms

10V

5V

t2

30ms < t2

DC12V

*2

Touche pour rallonge de connecteur: S3B-PH-SM4-TB(LF)(SN) (JST)

Attribution broche connecteur

Broche n°

Signal

1

KEY0

2

KEY1

3

Ground

Comment procéder à l’assemblage

1. Fixez les vis des trous de montage du boîtier du moniteur (deux à gauche et deux à droite) dans le boîtier.

Attention

• Préparez des vis ayant un diamètre de 3 mm pouvant être utilisées sur le boîtier.

(Les vis ne sont pas fournies avec le moniteur.)
