6

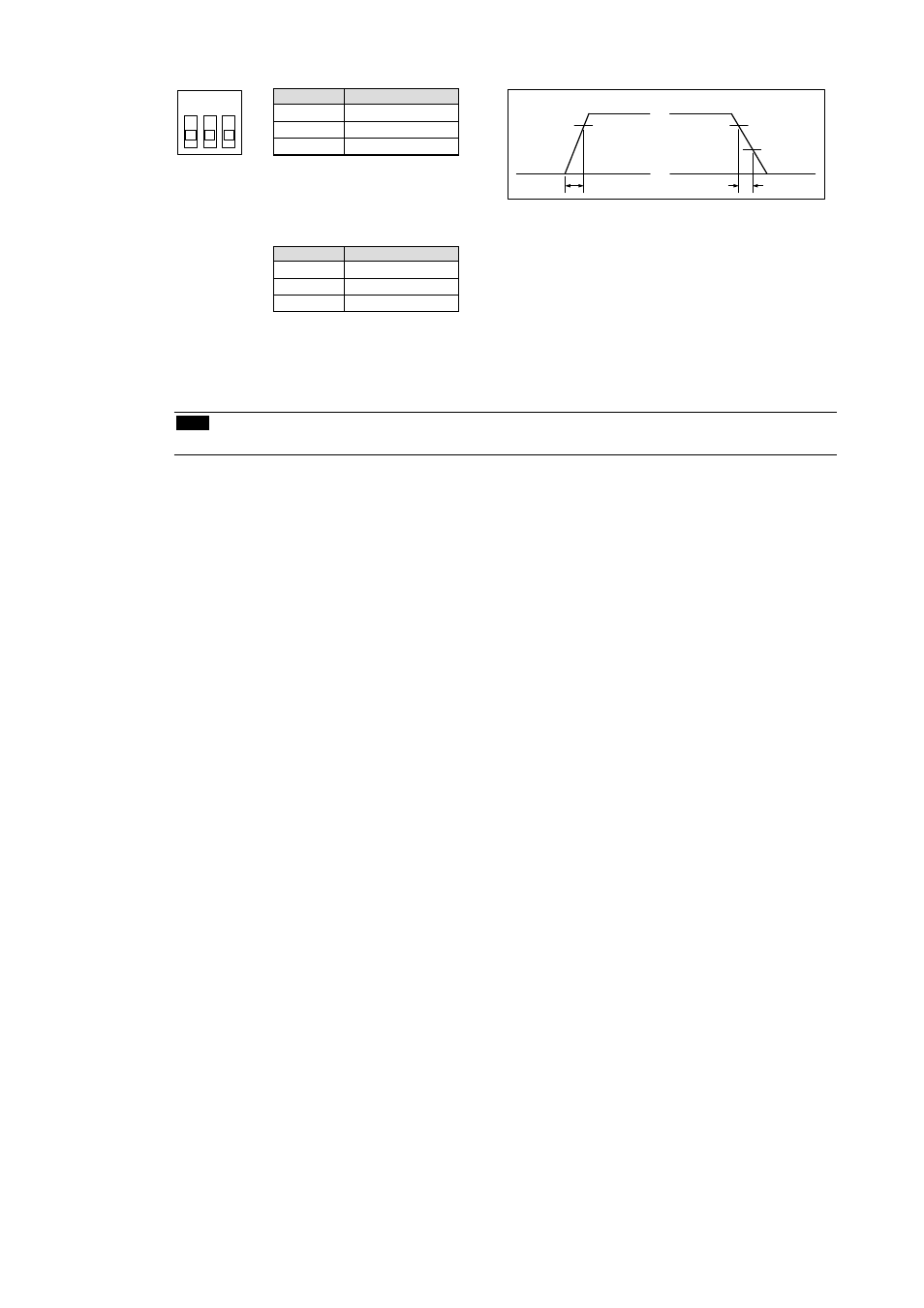

*1 DC电源接线板
连接器针脚分配 电源时序
1 2 3
针脚编号 信号
1 DC12V
2 DET *
3 Ground
* 未连接
t1
10V
t1 < 50ms
10V
5V
t2 30ms < t2
DC12V
*2 按键扩展连接器：S3B-PH-SM4-TB（LF） （SN） （JST）
连接器针脚分配
针脚编号 信号
1 KEY0
2 KEY1
3 Ground
●
取付方法
1. 通过显示器的机箱安装孔，拧紧螺钉（左右2个）至机箱内。
注意
• 请准备直径为3mm且适合用于机箱的螺丝。（显示器产品中不带有螺丝。）
