6
*1

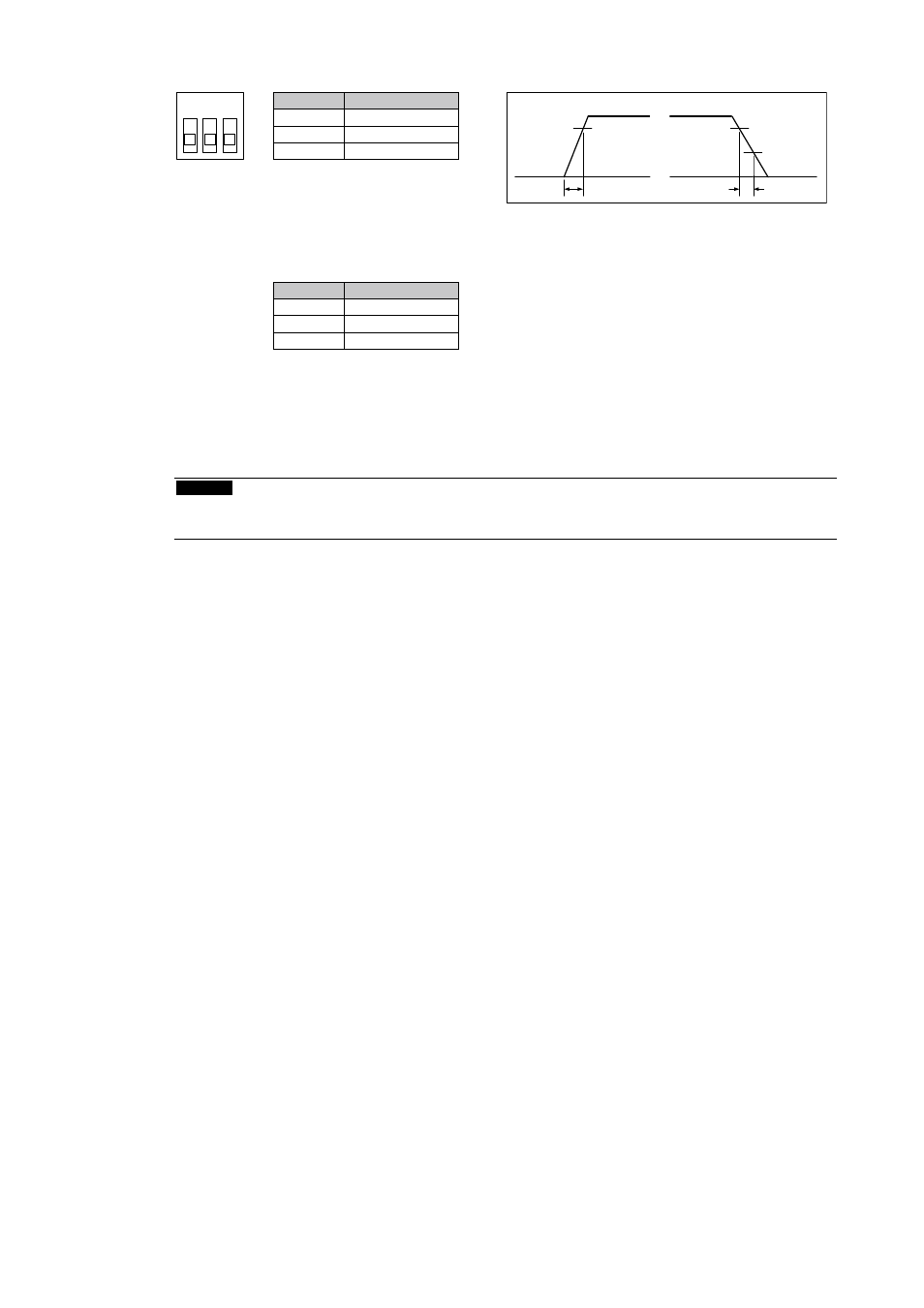

Gleichspannungs-Anschlussblock
Anschluss-Pin-Zuordnung
Ablaufsteuerung
1
2
3
Pin-Nr.
Signal
1
DC12V
2
DET
*
3
Ground
*
Nicht verbunden
t1
10V
t1 < 50ms
10V
5V
t2
30ms < t2
DC12V
*2
Tastenerweiterungsanschluss: S3B-PH-SM4-TB(LF)(SN) (JST)
Anschluss-Pin-Zuordnung
Pin-Nr.
Signal
1
KEY0
2
KEY1
3
Ground
●
Zusammenbau
1. Befestigen Sie die Schrauben durch die Gehäusemontageöffnungen des Monitors (je 2 auf der linken und
rechten Seite) im Gehäuse.
Beachte
• Bitte halten Sie Schrauben bereit, die einen Durchmesser von 3 mm haben und sich für die Verwendung mit dem
Gehäuse eignen. (Der Monitor wird ohne Schrauben geliefert.)
