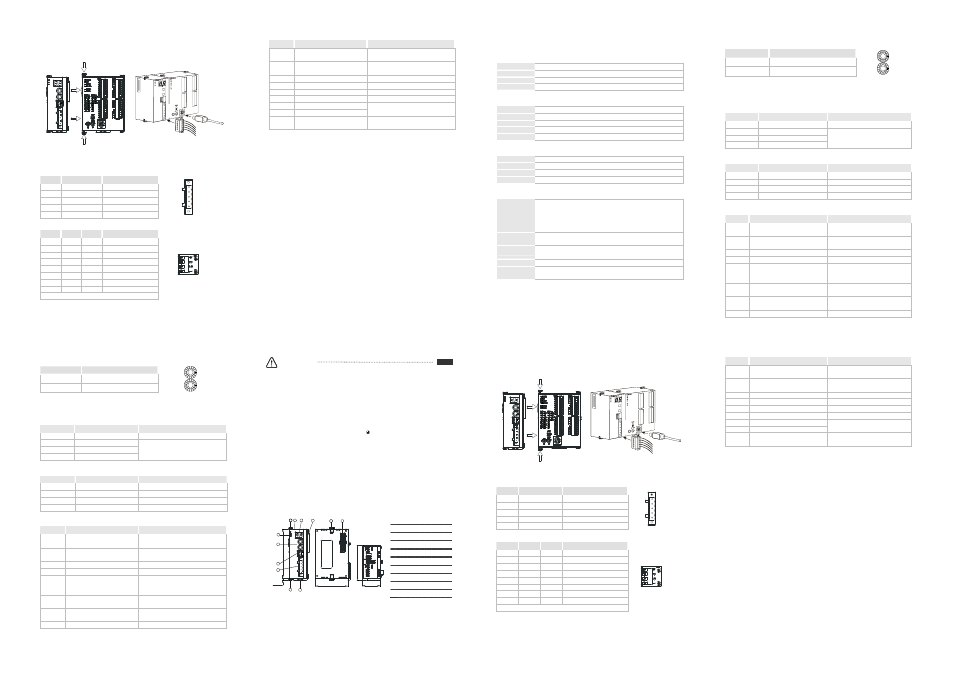

安裝

安裝 DVPCOPM-SL 與 SV 主機

DVP28SV

G ND

S HLD

CA N-

N

O

D

E

A

D

D

R

E

S

S

DR 1

IN 0

DR 0

DR 2

x16

0

x16

1

ER R

R U N

PO W ER

DVPC OPM

各部分元件介紹

CANopen

通訊連接器

接腳

信號

說明

1

GND

GND

2

CAN_L

Signal-

3

SHLD

遮蔽線

4

CAN_H

Signal+

5

-

保留

4

GN D

S HL D

CAN -

CA N+

5

3
2
1

功能設定開關

DR2

DR1

DR0

通訊速率

OFF

OFF

OFF

10K bps

OFF

OFF

ON

20K bps

OFF

ON

OFF

50K bps

OFF

ON

ON

125K bps

ON

OFF

OFF

250K bps

ON

OFF

ON

500K bps

ON

ON

OFF

800K bps

ON

ON

ON

1M bps

IN 0

DR 1

IN 0

DR 0

DR 2

注意

注意

注意

注意:位址設定開關和功能設定開關只有在 DVPCOPM-SL 模組斷電情况下設置才有效。完成設置後,

再將模組上電。

位址設定開關

旋轉開關設定

說明

1 ~ 7F

有效的 CANopen 節點位址

0, 80 ~ FF

無效的 CANopen 節點位址

N

O

D

E

A

D

D

R

E

S

S

x16

0

x16

1

LED

燈指示說明及故障排除

RUN

燈顯示說明

LED

燈狀態

顯示說明

處理方法

燈滅

無電源

檢查 DVPCOPM-SL 電源並確認連接正常

綠燈單閃

DVPCOPM-SL

處於停止狀態

綠燈閃爍

DVPCOPM-SL

處於欲運行狀態

綠燈亮

DVPCOPM-SL

處於運行狀態

無須動作

ERROR

燈顯示說明

LED

燈狀態

顯示說明

處理方法

燈滅

正常

無須動作

紅燈單閃

匯流排錯誤超出警戒水準

檢查網路連接及運行環境正常

紅燈雙閃

發生錯誤控制事件

參考數位顯示器指示

紅燈亮

Bus-off

檢查網路連接正常並重新上電

數位顯示器代碼說明

代碼

顯示說明

處理方法

0 ~ 7F

正常工作時,顯示 DVPCOPM-SL 的節
點位址

無須動作

F1

掃描列表沒有配置從站

重新配置掃描列表,配置完成後下載到
DVPCOPM-SL

F2

正在下載資料到 DVPCOPM-SL

無須動作

F3

DVPCOPM-SL

處於錯誤狀態

檢查 DVPCOPM-SL 接線是否正確

F4

偵測到 Bus-off 狀態

請確認通訊連接電纜正常,並確認網路上所有的
節點都有相同的通訊傳輸速率,然後將
DVPCOPM-SL

重新上電。

F5

DVPCOPM-SL

設定錯誤

檢查DVPCOPM-SL 的節點位址和通訊傳輸速率
設置,並確認設置正確。

F6 ~ F8

內部(元件、GPIO 檢測、記憶體)偵測
異常

重新上電,如果錯誤依然存在,請更換一台新的
DVPCOPM-SL

F9

低電壓偵測異常

檢查並確認 DVPCOPM-SL 的工作電源正常

代碼

顯示說明

處理方法

E0

DVPCOPM-SL

接收到從站發送的緊急

訊息

通過 PLC 主機讀取相關訊息

E1

從站返回的 PDO 資料長度與從站位址
中設定的 PDO 資料長度不符

重新設定從站的 PDO 資料長度,設定完成後下
載到 DVPCOPM-SL。

E2

未接收到從站 PDO 訊息

檢查並確認設定正確

E3

自動 SDO 訊息下載失敗

檢查並確認自動 SDO 訊息正確

E4

PDO

參數設定失敗

確認 PDO 參數設定合法

E5

關鍵參數設定有誤

確認所連接的從站與所設定的從站一致

E6

網路中不存在此從站

E7

從站錯誤控制逾時

確認從站工作電源正常,確認網路連接正常。

E8

主從站站號重複

重新設置主站或從站站號,確認重新設置後的站
號不重複。

注意事項

使用前请务必仔细阅读本使用手册,并按照本手册指示进行操作,以免造成产品受损或人员受伤。

配线时请务必关闭电源,当模块上电后,请勿触摸接线端子。

此安装手册只提供电气规格、一般规格、安装配线、故障排除及周边装置部分说明,本说明书仅作为

DVPCOPM-SL

操作指南和入门参考,CANopen 协议的详细内容这里不作介绍。如读者想了解更多

CANopen

协议的内容,请参阅相关专业文章或书籍数据。

本机为开放型(Open Type)机壳,因此使用者使用本机时,必须将其安装于具防尘、防潮及免于电击/

冲击意外的外壳配线箱内。另必须具备保护措施(如:特殊的工具或钥匙才可打开),防止非维护人员
操作或意外冲击本体,造成危险及损坏。

交流输入电源不可连接于输入/输出信号端,否则可能造成严重损坏。请在上电前再次确认电源配线,
且请勿在上电时触摸任何端子。本体上的接地端子 务必正确的接地,以提高产品抗噪声能力。

產品簡介

功能

1.

符合 CANopen 标准协议 DS301v4.02

2.

支持 NMT 服务

3.

支持 Error Control Protocol

4.

支持 SDO 服务

5.

在 CANopen 组态软件中支持 EDS 文件配置

6.

支持 PDO 服务:

RxPDO

最大支持200 个,数据量最大支持 390 个字节。

TxPDO

最大支持 200 个,数据量最大支持 390 个字节。

7. PDO

传输类型:支持事件触发,时间触发,同步周期,

同步非周期。

产品外观

3

4

7

5

8

2

9

6

6

6

1

2

9

0

[3

.5

4

3

]

60 [2.362]

6

3

.4

[2

.4

9

6

]

33 .1 [1.303]

3 [0.118]

IN 0

SHL D

GN D

CAN-

D VPCO PM

ERR

N

O

D

E

A

D

D

R

E

S

S

0

DR 2
DR 1
DR 0

x 16

x 16

1

PO WER

RUN

尺寸单位:mm 和 [inch]



1

机种名称

2

扩展机连接口

3 Power

、Run、Error 指示灯

4 DIN

轨固定扣

5

数字显示器

6

扩展机固定扣

7

地址设定开关

8

功能设定开关

9 CANopen

通讯连接器




简体中文

功能規格

CANopen

连接器

接头

可插拔式连接器(5.08mm)

传输方式

CAN

传输电缆

两条通讯线、一条屏蔽线和一条接地线

电气隔离

500V DC

通讯

信息类型

PDO

、SDO、SYNC(同步对象)、Emergency(紧急对象)、NMT

串行传输速度

支持 10K、20K、50K、125K、250K、500K、800K、1M bps(位/秒)

产品代码

64

设备类型

0

(Non-Profile)

厂商 ID

477

(台达电子)

电气规格

电源电压

由主机经由内部总线供应 24V DC (-15% ~ 20%)

消耗电力

1.7 W

绝缘电压

500 V

重 量 (约,g)

66 (g)

环境规格

噪声免疫力

ESD (IEC 61131-2, IEC 61000-4-2) : 8KV Air Discharge, 4KV Contact Discharge

EFT (IEC 61131-2, IEC 61000-4-4) : Power Line: 2KV, Digital I/O: 1KV

Analog & Communication I/O: 1KV

Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV

RS (IEC 61131-2, IEC 61000-4-3): 80MHz ~ 1000MHz , 1.4GHz ~ 2.0GHz , 10V/m

操作/储存环境

操作:0ºC ~ 55ºC(温度)、50 ~ 95%(湿度)、污染等级 2
储存:-25ºC ~ 70ºC(温度)、5 ~ 95%(湿度)

耐震动/冲击

国际标准规范 IEC 61131-2、IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27
(TEST Ea)

标准

IEC 61131-2

、UL508 标准

配置

DVPCOPM-SL

左侧模块的编号按靠近主机的顺序依次编号为 1 ~ 8,最多可连接 8

台。

安裝

安装 DVPCOPM-SL 与 SV 主机

DVP28SV

G ND

S HLD

CA N-

N

O

D

E

A

D

D

R

E

S

S

DR 1

IN 0

DR 0

DR 2

x16

0

x16

1

ER R

R U N

PO W ER

DVPC OPM

各部分元件介紹

CANopen

通讯连接器

引脚

信号

说明

1

GND

GND

2

CAN_L

Signal-

3

SHLD

屏蔽线

4

CAN_H

Signal+

5

-

保留

4

G ND

SHLD

CAN-

CAN+

5

3
2
1

功能设定开关

DR2

DR1

DR0

通讯速率

OFF

OFF

OFF

10K bps

OFF

OFF

ON

20K bps

OFF

ON

OFF

50K bps

OFF

ON

ON

125K bps

ON

OFF

OFF

250K bps

ON

OFF

ON

500K bps

ON

ON

OFF

800K bps

ON

ON

ON

1M bps

IN 0

DR 1

IN 0

DR 0

DR 2

注意

注意

注意

注意:地址设定开关和功能设定开关只有在 DVPCOPM-SL 模块断电情况下设置才有效。完成设置后,

再将模块上电。

地址设定开关

旋转开关设定

说明

1 ~ 7F

有效的 CANopen 节点地址

0, 80 ~ FF

无效的 CANopen 节点地址

N

O

D

E

A

D

D

R

E

S

S

x16

0

x16

1

LED

燈指示說明及故障排除

RUN

灯显示说明

LED

灯状态

显示说明

处理方法

灯灭

无电源

检查 DVPCOPM-SL 电源并确认连接正常

绿灯单闪

DVPCOPM-SL

处于停止状态

绿灯闪烁

DVPCOPM-SL

处于预运行状态

绿灯亮

DVPCOPM-SL

处于运行状态

无需动作

ERROR

灯显示说明

LED

灯状态

显示说明

处理方法

灯灭

正常

无需动作

红灯单闪

总线错误超出警戒水平

检查网络连接及运行环境正常

红灯双闪

发生错误控制事件

参考数字显示器指示

红灯亮

Bus-off

检查网络连接正常并重新上电

数字显示器代码说明

代码

显示说明

处理方法

0 ~ 7F

正常工作时,显示 DVPCOPM-SL 的节点地

无需动作

F1

扫描列表没有配置从站

扫描列表没有配置从站,配置完成后下载到
DVPCOPM-SL

F2

正在下载数据到 DVPCOPM-SL

无需动作

F3

DVPCOPM-SL

处于错误状态

检查 DVPCOPM-SL 接线是否正确

F4

检测到 Bus-off 状态

请确认通讯连接电缆正常,并确认网络上所有
的节点都有相同的通讯速率,然后将
DVPCOPM-SL

重新上电

F5

DVPCOPM-SL

设定错误

检查 DVPCOPM-SL 的节点地址和通讯速率设
置,并确认设置正确

F6 ~ F8

内部(元件、GPIO 检测、存储器)检测异

重新上电,如果错误依然存在,请更换一台新
的 DVPCOPM-SL

F9

低电压检测异常

检查并确认 DVPCOPM-SL 的工作电源正常

代码

显示说明

处理方法

E0

DVPCOPM-SL

接收到从站发送的紧急信

通过 PLC 主机读取相关信息

E1

从站返回的 PDO 数据长度与从站中设定的
PDO

数据长度不符

重新设定从站的 PDO 数据长度,设定完成后
下载到 DVPCOPM-SL

E2

未接收到从站 PDO 信息

检查并确认设定正确

E3

自动 SDO 信息下载失败

检查并确认自动 SDO 信息正确

E4

PDO

参数设定失败

确认 PDO 参数设定合法

E5

关键参数设定有误

确认所连接的从站与所设定的从站一致

E6

网络中不存在此从站

E7

从站错误控制超时

确认从站工作电源正常,确认网络连接正常

E8

主从站站号重复

重新设置主站或从站站号,确认重新设置后的
站号不重复
