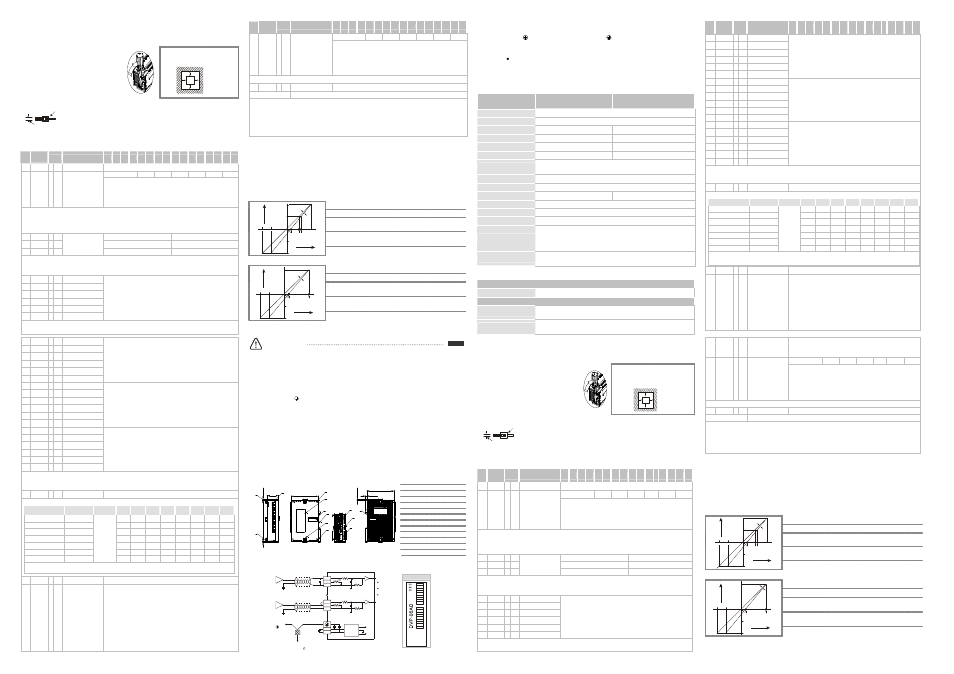

安裝及配線
盤內安裝及配線
控制暫存器 CR
CR 編號 RS-485
參數位址 保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’4000 ○ R 機種型號 系統內定，資料長度 8 位元 (b7 ~ b0)。DVP06AD-S 機種編碼=H’C8。
保留 CH6 CH5 CH4 CH3 CH2 CH1
#1 H’4001 ○ R/W 輸入模式設定
輸入模式設定：出廠設定值為 H’0000。
模式 0：電壓輸入模式 (-10V ~ +10V)。
模式 1：電壓輸入模式 (-6V ~ +10V)。
模式 2：電流輸入模式 (-12mA ~ +20mA)。
模式 3：電流輸入模式 (-20mA ~ +20mA)。
CR#1 ：內容值用來設定類比信號輸入模組內部六個通道的工作模式，每個通道各有四種模式，可獨立設定。
例如要將 CH1 ~ CH6 分別輸入設定為 CH1：模式 0 (b2 ~ b0=00)，CH2：模式 1 (b5 ~ b3=01)，CH3：模式 2 (b8 ~ b6=10)，
CH4
：模式 3 (b11 ~ b9=11)，CH5：模式 0 (b11 ~ b9=00)，CH6：模式 1 (b11 ~ b9=01) 時，須將 CR#1 設為 H’04E4。較高位
的位元 (b12 ~ b15) 將保留。
#2 H’4002 ○ R/W CH2 CH1
#3 H’4003 ○ R/W CH4 CH3
#4 H’4004 ○ R/W
CH1 ~ CH6
平均次數設定
CH6 CH5
CR#2 ~ CR#4 ：內容值用來設定通道 CH1 ~ CH6 訊號的平均次數設定，每個通道的平均次數設定範圍為 K1 ~ K20。
例如要將 CH1 平圴次數設定 K10，CH2 平均次數設定為 K18，則須將 CR#2 設為 H’120A, CR#3 ~ 4 以此類推，每個通道出
廠設定值為 K10。出廠設定值皆為 H’0A0A。
#6 H’4006 ╳ R CH1 輸入信號平均值
#7 H’4007 ╳ R CH2 輸入信號平均值
#8 H’4008 ╳ R CH3 輸入信號平均值
#9 H’4009 ╳ R CH4 輸入信號平均值
#10 H’400A ╳ R CH5 輸入信號平均值
#11 H’400B ╳ R CH6 輸入信號平均值
通道 CH1 ~ CH6 輸入信號平均值顯示。
CR#6 ~ CR#11 ：內容值為通道 CH1 ~ CH6 輸入信號以 CR#2 ~ CR#4 設定之平均次數所取得之平均值。假設平均次數設定
為 10，即每累計最近 10 次通道 CH1 ~ CH6 輸入信號時取一次平均。
DIN 鋁軌之安裝方法
適合 35mm 之 DIN 鋁軌，主機欲掛於鋁軌時，先將
PLC
下方之固定塑膠片壓入，再將 PLC 由上方掛上
再往下壓即可。欲取下 PLC 時，PLC 底部下之固定
塑膠片，以起子插入凹槽，向上撐開即可，該固定機
構塑膠片為保持型，當所有的固定片撐開後，再將
PLC
往上外方取出，如右圖所示：
PLC 在安裝時，請裝配於封閉式之控制
箱內，其周圍應保持一定之空間（如下
圖所示），以確保 PLC 散熱功能正常。
DVP M P
D
D
D D
D > 50 mm
配線
22-16AWG
< 1.5mm
1. 輸出/入配線端請使用 22-16AWG (1.5mm) 單蕊祼線或多蕊線，端子規格如左所
示。PLC 端子鏍絲扭力為 1.95 kg-cm (1.7Ib-in)。
2. 在配線時請勿請輸入點信號線與輸出點或電源等動力線置於同一線糟內。
3. 只能使用 60/75°C 銅導線。
#12 H’400C ╳ R CH1 輸入信號現在值
#13 H’400D ╳ R CH2 輸入信號現在值
#14 H’400E ╳ R CH3 輸入信號現在值
#15 H’400F ╳ R CH4 輸入信號現在值
#16 H’4010 ╳ R CH5 輸入信號現在值
#17 H’4011 ╳ R CH6 輸入信號現在值
通道 CH1 ~ CH6 輸入信號現在值顯示。
#18 H’4012 ○ R/W CH1 微調 OFFSET 值
#19 H’4013 ○ R/W CH2 微調 OFFSET 值
#20 H’4014 ○ R/W CH3 微調 OFFSET 值
#21 H’4015 ○ R/W CH4 微調 OFFSET 值
#22 H’4016 ○ R/W CH5 微調 OFFSET 值
#23 H’4017 ○ R/W CH6 微調 OFFSET 值
通道 CH1 ~ CH6 訊號的 OFFSET 設定，出廠設定值為 K0，單位為 LSB。
電壓輸入時：可設定範圍 K-4,000
LSB ~ K4,000 LSB 。
電流輸入時：可設定範圍 K-4,000 LSB ~ K4,000 LSB 。
使用 OFFSET 及 GAIN 設定時應參照使用手冊說明。
#24 H’4018 ○ R/W CH1 微調 GAIN 值
#25 H’4019 ○ R/W CH2 微調 GAIN 值
#26 H’401A ○ R/W CH3 微調 GAIN 值
#27 H’401B ○ R/W CH4 微調 GAIN 值
#28 H’401C ○ R/W CH5 微調 GAIN 值
#29 H’401D ○ R/W CH6 微調 GAIN 值
通道 CH1 ~ CH6 訊號的 GAIN 設定，出廠設定值為 K4,000，單位為 LSB。
電壓輸入時：可設定範圍 K-3,200 LSB ~ K16,000 LSB 。
電流輸入時：可設定範圍 K-3,200 LSB ~ K10,400 LSB 。
使用 OFFSET 及 GAIN 設定時應參照使用手冊說明
CR#18 ~ CR#29 ：需特別注意 GAIN 值－OFFSET 值 = +800 LSB ~ +12,000 LSB ( 電壓) 或 +800 LSB ~ +6,400 LSB ( 電流)，當此值
較小時（急斜線），對於輸入信號之解析度較細，數位值可做較大的變化。當此值較大時（緩斜線），對於輸入信號之解析
度較粗，數位值可做較小的變化。
#30 H’401E ╳ R 錯誤狀態 儲存所有錯誤狀態的資料暫存器，詳細內容請參照錯誤信息表。
CR#30 ：錯誤狀態值請參照錯誤狀態表：
錯誤狀態 內容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
電源異常 K1 (H’1) 0 0 0 0 0 0 0 1
模式設定錯誤 K4 (H’4) 0 0 0 0 0 1 0 0
O/G 錯誤 K8 (H’8) 0 0 0 0 1 0 0 0
硬體故障 K16 (H’10) 0 0 0 1 0 0 0 0
變換值異常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次數設定錯誤 K64 (H’40) 0 1 0 0 0 0 0 0
指令錯誤 K128 (H’80)
保留
1 0 0 0 0 0 0 0
註：每個錯誤狀態由相對應之位元 b0 ~ b7 決定，有可能會同時產生兩個以上之錯誤狀態，0 代表正常無錯誤，1 代表
有錯誤狀態產生。
#31 H’401F ○ R/W 通訊位址設定 設定 RS-485 通訊位址，設定範圍 01 ~ 254。出廠設定值為 K1。
#32 H’4020 ○ R/W
通訊速率 (Baud rate)
設定
內容值用來設定 RS-485 通訊速率，共有 4,800, 9,600, 19,200 bps, 38,400 bps,
57,600 bps, 115,200 bps
六種。ASCII 模式資料格式固定為 7 bits、偶位元、1 stop
bit (7, E, 1) ，RTU 模式資料格式固定為 8 bits、偶位元、1 stop bit (8, E, 1)。
b0 ：4,800 bps (位元/秒)
b1 ：9,600 bps (位元/秒) (出廠設定值)
b2 ：19,200 bps (位元/秒)
b3 ：38,400 bps (位元/秒)
b 4 ：57,600 bps (位元/秒)
b 5 ：115,200 bps (位元/秒)
b6 ~ b13 ：保留
b14 ：CRC 檢查碼高低位交換 (僅 RTU 模式有效)
b15 ：ASCII/RTU 模式切換
CR
編號
RS-485
參數位址 保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
回歸出廠值 CH6 CH5 CH4 CH3 CH2 CH1
#33 H’4021 ○ R/W
恢復出廠設定及設定
特性微調權限
以 CH1 設定來說明：
b0
：輸入值超過該通道上下限警示燈功能開關，0：關閉 1：啟動（出廠預設
為 1）
b1
：特性微調權限設定，0：禁止 1：允許(出廠預設為 1)
將 b12 ~ b15 都設定為 1 時，可同時將 CH1 ~ CH6 所有設定值回復為出廠設
定值。b12 ~ b15 並於設定完後自行回復為 0。
CR#33 ：設定回歸出廠值後會重置輸入模式設定、平圴次數設定、OFFSET 值、GAIN 值等 CR#。
#34 H’4022 ○ R 韌體版本 16 進制，顯示目前韌體版本，如 1.00 則 H’0100。
#35 ~ #48 系統內部使用參數
符號定義：○表示為停電保持型（須由 RS-485 通訊寫入才有停電保持功能）。
╳表示為非停電保持型。
R
表示為可使用 FROM 指令讀取資料，或利用 RS-485 通訊讀取資料。
W 表示為可使用 TO 指令寫入資料，或利用 RS-485 通訊寫入資料。
LSB (Least Significant Bit) 最低有效位元值：1.電壓輸入：1 LSB =10V/8,000=1.25mV
2. 電流輸入：1 LSB =20mA/4,000=5 μA
※ CR#0 ~ CR#34：對應之參數位址 H’4000 ~ H’4022 可提供使用者利用 RS-485 通訊來讀寫資料，由 RS-485 通
訊時須先將模組與主機分離。
1. 功能碼 (Function) ：03’H 讀出暫存器資料。06’H 寫入一個 word 資料至暫存器。10’H 寫入多筆 words 資料
至暫存器。
2. 停電保持型的 CR 須由 RS-485 通訊來寫入才有停電保持的功能，如果是由主機以 TO/DTO 指令寫入則不會
有停電保持的功能。
調整 A/D 轉換特性曲線
電壓輸入模式：
CR#1 之模式 0： GAIN=5V (4,000 LSB ), OFFSET=0V (0 LSB ) 。
CR#1 之模式 1： GAIN=6V (4,800 LSB ), OFFSET=2V (1,600 LSB ) 。
GAIN ： 當數位輸出值為 4,000 時的電壓輸入值。
設定範圍
-3,200 LSB ~ +16,000 LSB 。
OFFSET ： 當數位輸出值為 0 時的電壓輸入值。
設定範圍 -4,000 LSB ~ +4,000 LSB 。
+8,000
+4,000
-4,000
10V
電壓輸入 -8,000
-6V -10V
6V 5V
2V 0
模式1
模式0
GAIN OFFSET
數 位 輸
出
GAIN －OFFSET： 範圍須在 +800 LSB ~ +12,000 LS ) 之間。
電流輸入模式：
CR#1 之模式 2： GAIN=20mA (4,000 LSB ), OFFSET=4mA (800 LSB ) 。
CR#1 之模式 3： GAIN=20mA (4,000 LSB ), OFFSET=0mA (0 LSB ) 。
GAIN ： 當數位輸出值為 +4,000 時的電流輸入值。
範圍設定 -3,200 LSB ~ +10,400 LSB 。
OFFSET ： 當數位輸出值為 0 時的電流輸入值。
範圍設定 -4,000 LSB ~ +4,000 LSB 。
+4,000
電流輸入 -4,000
-12mA -20mA
4mA
0
模式2
模式3
OFFSET
20mA GAIN
數 位 輸
出
GAIN －OFFSET： 範圍須在 +800 LSB ~ +6,400 LSB ) 之間。
上列表示電壓輸入模式與電流輸入模式之 A/D 轉換特性曲線，使用者可依據實際應用需要來調整轉換特性曲線，
調整時以改變 OFFSET 值 (CR#18 ~ CR#23) 及 GAIN 值 (CR#24 ~ CR#29) 來進行。
注意事項项
请在使用之前，详细阅读本使用说明书。
请勿在上电时触摸任何端子。实施配线，务必关闭电源。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲
击意外的外壳配线箱内。另必须具备保护措施 (如: 特殊的工具或钥匙才可打开) 防止非维护人员操作或意
外冲击本体，造成危险及损坏。
交流输入电源不可连接于输入/出信号端，否则可能造成严重的损坏，因此请在上电之前再次确认电源配线。
输入电源切断后，一分钟之内，请勿触摸内部电路。
本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。
產品簡介
说明及周边装置
谢谢您采用台达 DVP 系列产品。DVP06AD-S 模拟信号输入模块可接受外部 6 点模拟信号输入（电压或电
流皆可），并将其转换成 14 位的数字信号。通过 DVP-PLC SS/SA/SX/SC/SV 主机程序以指令 FROM/TO 来
读写模块内的数据，模块内具有 49 个 CR (Control Register) 寄存器，每个寄存器为 16 bits。
使用者可经由配线选择电压输入或电流输入。电压输入范围 ±10V DC (分辨率为 1.25mV)。电流输入范围
±20mA ( 分辨率为 5µA)。
产品外观及各部介绍
1. 电源、错误及运行指示灯
2. DIN 轨固定扣
3. 端子
4. 扩展机/扩展模块定位孔
5. 铭牌
6. 扩展机/扩展模块连接口
7. 扩展机/扩展模块固定扣
8. DIN 轨糟 (35mm)
9. RS-485 通讯口
10. 扩展机/扩展模块固定槽
11. 电源输入口
3 .0 0
9 0 .0 0
3.00
25.20 60.00 3.40 1
2
12
3 4
6 8
2
5
7
10
9
11
60.00
3 .0 0
尺寸单位：mm 12. 扩展机/扩展模块连接
外部配线
CH1 104.7K
250
隔离线*1
电压输入
-10V~+10V V+
I+
COM
CH1
100 K
CH6 104.7K
250
隔离线*1
电流输入
-20mA~+20mA V+
I+
COM
CH6
100 K
*4
*2
AG
AG
24+
24-
接至电源模
块之
端
接地
( 接地阻抗100 以下)
DC/DC
转换器
+15V
-15V AG *3
系统接地点
DVP06AD-S
CO M
V+ I+
CO M
V+ I+
CO M
V+ I+
CO M
V+ I+
CO M
V+ I+
CO M
V+ I+
简体中文
注 1：模拟输入请与其它电源线隔离。
注 2：如果连接电流信号时，V+
及 I+ 端子请务必短路。
注 3：请将电源模块的 端及 DVP06AD-S 模拟信号输入模块的 端连接到系统接地点，再将系统接点作第
三种接地或接到配电箱的机壳上。
注 4：如果输入电压有涟波造成配线受噪声干扰时请连接 0.1 ~ 0.47µF 25V 的电容。
注意：空端子 请勿配线。
規格
功能规格
模拟/数字
(6A/D) 模块 电压输入 (Voltage input) 电流输入 (Current input)
电源电压 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%)
模拟信号输入通道 6 通道/台
模拟输入范围 ±10V ±20mA
数字转换范围 ±8,000 ±4,000
分辨率 14 bits (1 LSB =1.25mV) 13 bits (1 LSB =5µA)
输入阻抗 200KΩ 以上 250Ω
综合精密度 ±0.5% 在(25°C, 77°F) 范围内满刻度时。
±1% 在 (0 ~ 55°C, 32 ~ 131°F) 范围内满刻度时。
响应时间 3ms × 通道数
隔离方式 数字区与模拟区有隔离，通道间未隔离。
绝对输入范围 ±15V ±32mA
数字数据格式 16 位二补码，最大有效位 14 bits（电压输入）、13 bits（电流输入）。
平均功能 有 (CR#2 ~ CR#7 可设置，范围 K1 ~ K20)
自我诊断功能 上下极限侦测/通道
通讯模式 (RS-485)
有，包含 ASCII/RTU 模式，通讯速率可选(4,800/9,600/19,200/38,400/57,600
/115,200)
，ASCII 模式数据格式固定为 7 bits、偶位、1 stop bit (7, E, 1)，RTU 模式
数据格式固定为 8 bits、偶位、1 stop bit (8, E, 1)。当与 PLC 主机串接时，RS-485
通讯无法使用。
与 DVP-PLC 主机串接说明 模块编号以靠近主机的顺序自动编号由 0 到 7，最大可连接 8 台且不占用数字 I/O
点数
其他规格
电源规格
额定最大消耗功率 直流 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%), 2W, 由外部电源供应。
环境规格
操作/储存环境 操作：0°C ~ 55°C (温度)，50 ~ 95% (湿度)，污染等级 2；
储存：-25°C ~ 70°C (温度)，5 ~ 95%（湿度）
耐振动/冲击 国际标准规范 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27
(TEST Ea)
安裝及配線
盘内安装及配线
DIN 铝轨的安装方法
适合 35mm 的 DIN 铝轨，主机挂于铝轨时，先将 PLC
下方的固定塑料片压入，再将 PLC 由上方挂上再往
下压即可。欲取下 PLC 时，PLC 底部下的固定塑料
片，以起子插入凹槽，向上撑开即可，该固定机构塑
料片为保持型，当所有的固定片撑开后，再将 PLC
往上外方取出，如右图所示：
PLC 在安装时，请装配于封闭式的控制
箱内，其周围应保持一定的空间（如下
图所示），以确保 PLC 散热功能正常。
DV P M P
D
D
D D
D > 50 mm
配线
2 2 -1 6 AW G
< 1 .5 m m
1. 输出/入配线端请使用 22-16AWG (1.5mm) 单蕊祼线或多蕊线，端子规格如左所
示。PLC 端子镙丝扭力为 1.95 kg-cm (1.7Ib-in)。
2. 在配线时请勿请输入点信号线与输出点或电源等动力线置于同一线糟内。
3. 只能使用 60/75°C 铜导线。
控制寄存器 CR
CR
编号
RS-485
参数地址 保持型 寄存器名称 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’4000 ○ R 机种型号 系统内定，数据长度 8 位 (b7 ~ b0)。DVP06AD-S 机种编码=H’C8
保留 CH6 CH5 CH4 CH3 CH2 CH1
#1 H’4001 ○ R/W 输入模式设置
输入模式设置：出厂设置值为 H’0000。
模式 0：电压输入模式 (-10V ~ +10V)。
模式 1：电压输入模式 (-6V ~ +10V)。
模式 2：电流输入模式 (-12mA ~ +20mA)。
模式 3：电流输入模式 (-20mA ~ +20mA)。
CR#1 ：内容值用来设定模拟信号输入模块内部六个通道的工作模式，每个通道各有四种模式，可独立设置。
例如要将 CH1 ~ CH6 分别输入设置为 CH1：模式 0 (b2 ~ b0=00)，CH2：模式 1 (b5 ~ b3=01)，CH3：模式 2 (b8 ~ b6=10)，
CH4
：模式 3 (b11 ~ b9=11)，CH5：模式 0 (b11 ~ b9=00)，CH6：模式 1 (b11 ~ b9=01) 时，须将 CR#1 设为 H’04E4。较高
位的位 (b12 ~ b15) 将保留。
#2 H’4002 ○ R/W CH2 CH1
#3 H’4003 ○ R/W CH4 CH3
#4 H’4004 ○ R/W
CH1 ~ CH6
平均次数设置
CH6 CH5
CR#2 ~ CR#4 ：内容值用来设置通道 CH1 ~ CH6 信号的平均次数设置，可设置范围 K1 ~ K20。
例如要将 CH1 平圴次数设置 K10，CH2 平均次数设置为 K18，则须将 CR#2 设为 H’120A, CR#3 ~ 4 以此类推，每个通道
出厂设置值为 K10。出厂设置值皆为 H’0A0A。
#6 H’4006 ╳ R CH1 输入信号平均值
#7 H’4007 ╳ R CH2 输入信号平均值
#8 H’4008 ╳ R CH3 输入信号平均值
#9 H’4009 ╳ R CH4 输入信号平均值
#10 H’400A ╳ R CH5 输入信号平均值
#11 H’400B ╳ R CH6 输入信号平均值
通道 CH1 ~ CH6 输入信号平均值显示。
CR#6 ~ CR#11 ：内容值为通道 CH1 ~ CH6 输入信号以 CR#2 ~ CR#4 设置之平均次数所取得之平均值。假设平均次数设置
为 10，即每累计最近 10 次通道 CH1 ~ CH6 输入信号时取一次平均。
CR
编号
RS-485
参数地址
保持型 寄存器名称 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#12 H’400C ╳ R CH1 输入信号现在值
#13 H’400D ╳ R CH2 输入信号现在值
#14 H’400E ╳ R CH3 输入信号现在值
#15 H’400F ╳ R CH4 输入信号现在值
#16 H’4010 ╳ R CH5 输入信号现在值
#17 H’4011 ╳ R CH6 输入信号现在值
通道 CH1 ~ CH6 输入信号现在值显示。
#18 H’4012 ○ R/W CH1 微调 OFFSET 值
#19 H’4013 ○ R/W CH2 微调 OFFSET 值
#20 H’4014 ○ R/W CH3 微调 OFFSET 值
#21 H’4015 ○ R/W CH4 微调 OFFSET 值
#22 H’4016 ○ R/W CH5 微调 OFFSET 值
#23 H’4017 ○ R/W CH6 微调 OFFSET 值
通道 CH1 ~ CH6 信号的 OFFSET 设置，出厂设置值为 K0，单位为 LSB。
电压输入时：可设置范围 K-4,000
LSB ~ K4,000 LSB 。
电流输入时：可设置范围 K-4,000 LSB ~ K4,000 LSB 。
使用 OFFSET 及 GAIN 设置时应参照使用手册说明
#24 H’4018 ○ R/W CH1 微调 GAIN 值
#25 H’4019 ○ R/W CH2 微调 GAIN 值
#26 H’401A ○ R/W CH3 微调 GAIN 值
#27 H’401B ○ R/W CH4 微调 GAIN 值
#28 H’401C ○ R/W CH5 微调 GAIN 值
#29 H’401D ○ R/W CH6 微调 GAIN 值
通道 CH1 ~ CH6 信号的 GAIN 设置，出厂设置值为 K4,000，单位为 LSB。
电压输入时：可设置范围 K-3,200
LSB ~ K16,000 LSB 。
电流输入时：可设置范围 K-3,200 LSB ~ K10,400 LSB 。
使用 OFFSET 及 GAIN 设置时应参照使用手册说明
CR#18 ~ CR#29 ：需特别注意 GAIN 值－OFFSET 值 = +800 LSB ~ +12,000 LSB ( 电压) 或 +800 LSB ~ +6,400 LSB ( 电流)，当此
值较小时（急斜线），对于输入信号之分辨率较细，数字值可做较大的变化。当此值较大时（缓斜线），对于输入信号之
分辨率较粗，数字值可做较小的变化。
#30 H’401E ╳ R 错误状态 储存所有错误状态的数据寄存器，详细内容请参照错误信息表。
CR#30 ：错误状态值请参照错误状态表：
错误状态 内容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
电源异常 K1 (H’1) 0 0 0 0 0 0 0 1
模式设置错误 K4 (H’4) 0 0 0 0 0 1 0 0
O/G 错误 K8 (H’8) 0 0 0 0 1 0 0 0
硬件故障 K16 (H’10) 0 0 0 1 0 0 0 0
变换值异常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次数设置错误 K64 (H’40) 0 1 0 0 0 0 0 0
指令错误 K128 (H’80)
保留
1 0 0 0 0 0 0 0
注：每个错误状态由相对应的位 b0 ~ b7 决定，有可能会同时产生两个以上的错误状态，0 代表正常无错误，1 代表有
错误状态产生。
#31 H’401F ○ R/W 通讯地址设置 设置 RS-485 通讯地址，设置范围 01 ~ 254。出厂设置值为 K1。
#32 H’4020 ○ R/W
通讯速率 (Baud rate)
设置
设置 RS-485 通讯速率，共有 4,800, 9,600, 19,200bps, 38,400 bps, 57,600 bps,
115,200 bps
六种。ASCII 模式数据格式固定为 7 bits、偶位、1 stop bit (7, E,
1) ，RTU 模式数据格式固定为 8 bits、偶位、1 stop bit (8, E, 1)。
b0 ：4,800 bps (位/秒)
b1 ：9,600 bps (位/秒) (出厂设置值)
b2 ：19,200 bps (位/秒)
b3 ：38,400 bps (位/秒)
b 4 ：57,600 bps (位/秒)
b 5 ：115,200 bps (位/秒)
b6 ~ b13 ：保留
b14 ：CRC 校验码高低位交换 (仅 RTU 模式有效)
b15 ：ASCII/RTU 模式切换
回归出厂值 CH6 CH5 CH4 CH3 CH2 CH1
#33 H’4021 ○ R/W
恢 复出 厂 设置 及 设置
特性微调权限
以 CH1 设置来说明：
b0 ：输入值超过该通道上下限警示灯功能开关，0：关闭 1：启动（出厂预
设为 1）
b1
：特性微调权限设置，0：禁止 1：允许 ( 出厂预设为 1)
将 b12 ~ b15 都设置为 1 时，可同时将 CH1 ~ CH6 所有设置值恢复为出厂
设置值。b12 ~ b15 并于设置完后自行回复为 0。
CR#33 ：设置回归出厂值后会重置输入模式设置、平圴次数设置、OFFSET 值、GAIN 值等 CR#。
#34 H’4022 ○ R 韧体版本。 16 进制，显示目前韧体版本，如 1.00 则 H’0100。
#35 ~ #48 系统内部使用。
符号定义： ○ 表示为停电保持型（须由 RS-485 通讯写入才有停电保持功能）。
╳ 表示为非停电保持型。
R 表示为可使用 FROM 指令读取数据，或利用 RS-485 通讯读取数据。
W 表示为可使用 TO 指令写入数据，或利用 RS-485 通讯写入数据。
LSB (Least Significant Bit) 最低有效位值：1.电压输入：1 LSB =10V/8,000=1.25mV 。2.电流输入：1 LSB =20mA/4,000=5µA 。
※ CR#0 ~ CR#34：对应的参数地址 H’ 4000 ~ H’ 4022 可提供使用者利用 RS-485 通讯来读写数据，由 RS-485 通讯
时须先将模块与主机分离。
1. 功能码 (Function)：03’H 读出寄存器数据。06’H 写入一个 word 数据至寄存器。10’H 写入多笔 words 数据
至寄存器。
2. 停电保持型的 CR 须由 RS-485 通讯来写入才有停电保持的功能，如果是由主机以 TO/DTO 指令写入则不会
有停电保持的功能。
調整 A/D 轉換特性曲線
电压输入模式：
CR#1 的模式 0： GAIN=5V (4,000 LSB ), OFFSET=0V (0 LSB ) 。
CR#1 的模式 1： GAIN=6V (4,800 LSB ), OFFSET=2V (1,600 LSB ) 。
GAIN ： 当数字输出值为 4,000 时的电压输入值。
设置范围 -3,200 LSB ~ +16,000 LSB 。
OFFSET ： 当数字输出值为 0 时的电压输入值。
设置范围 -4,000
LSB ~ +4,000 LSB 。
+8 ,0 0 0
+4 ,0 0 0
-4 ,0 0 0
1 0 V
电压输入 -8 ,0 0 0
-6 V -1 0 V
6V 5 V 2 V 0
模式1
模式0
G AIN O F F S ET
数 字 输 出
GAIN －OFFSET： 范围须在 +800 LSB ~ +12,000 LSB 之间。
电流输入模式：
CR#1 的模式 2： GAIN=20mA(4,000 LSB ), OFFSET=4mA(800 LSB ) 。
CR#1 的模式 3： GAIN=20mA(4,000 LSB ), OFFSET=0mA (0 LSB ) 。
GAIN ： 当数字输出值为+4,000 时的电流输入值。
范围设置 -3,200 LSB ~ +10,400 LSB 。
OFFSET ： 当数字输出值为 0 时的电流输入值。
范围设置 -4,000 LSB ~ +4,000 LSB 。
+4 , 0 0 0 数 字 输 出
电流输 入
-1 2 m A -2 0 m A
4 m A
0
模式2
模式3
O FFS ET
2 0 m A G A I N
-4 ,0 0 0 GAIN －OFFSET： 范围须在 +800 LSB ~ +6,400 LSB 之间。
上列表示电压输入模式与电流输入模式的 A/D 转换特性曲线，使用者可依据实际应用需要来调整转换特性曲线，
调整时以改变 OFFSET 值 (CR#18 ~ CR#23) 及 GAIN 值 (CR#24 ~ CR#29) 来进行。
