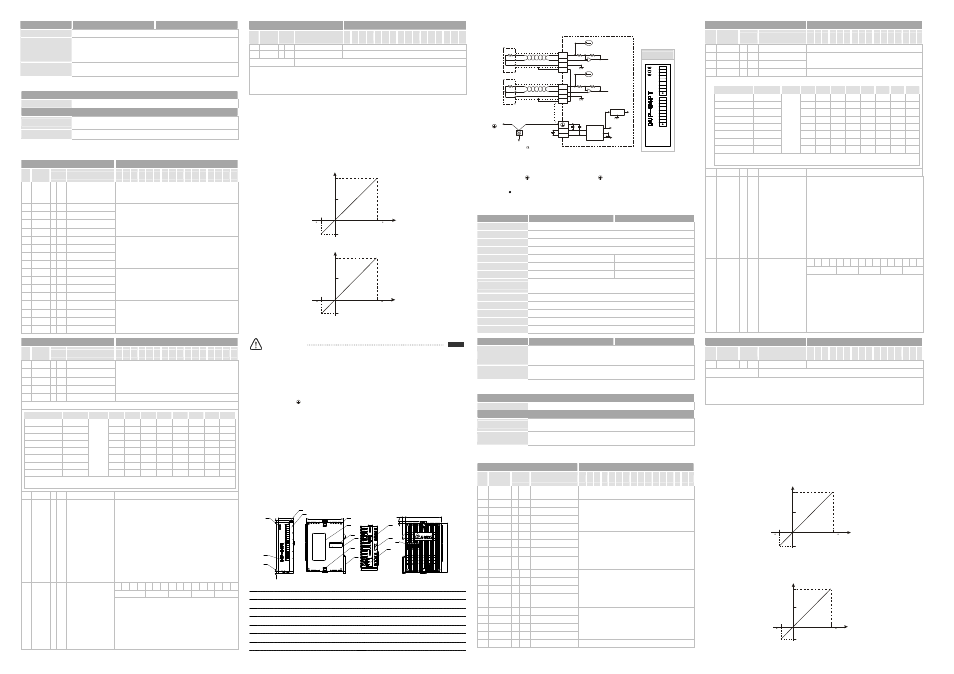

溫度量測 (04PT) 模組 攝氏 (°C) 華氏 (°F)
自我診斷功能 上下極限偵測/通道
通訊模式 (RS-485)
有，包含 ASCII/RTU 模式，通訊速率可選
(4,800/9,600/19,200/38,400/57,600/115,200)
，ASCII 模式資料格式固定為 7 bits、偶位
元、1 stop bit (7, E, 1)，RTU 模式資料格式固定為 8 bits、偶位元、1 stop bit (8, E, 1)。
當與 PLC 主機串接時，RS-485 通訊無法使用。
與 DVP-PLC 主機
串接說明 模組編號以靠近主機之順序自動編號由 0 到 7，最大可連接 8 台且不佔用數位 I/O 點
數。
其他規格
電源規格
額定最大消耗功率 直流 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%), 2W, 由外部電源供應。
環境規格
操作/儲存環境 1. 操作：0°C ~ 55°C（溫度），50 ~ 95%（濕度），污染等級 2
2. 儲存：-25°C ~ 70°C（溫度），5 ~ 95%（濕度）
耐振動/衝擊 國際標準規範 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
控制暫存器 CR
DVP04PT-S 溫度量測模組 說明
CR
編號
RS-485
參數位址 保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’4064 ○ R 機種型號
系統內定，資料長度 8 位元 (b7 ~ b0)。
DVP04PT-S
機種編碼= H’8A。
使用者可在程式中將此機種型號讀出，以判斷擴充模組是否存在。
#2 H’4066 ○ R/W CH1 平均次數
#3 H’4067 ○ R/W CH2 平均次數
#4 H’4068 ○ R/W CH3 平均次數
#5 H’4069 ○ R/W CH4 平均次數
通道 CH1 ~ CH4 訊號的平均次數設定，可設定範圍 K1 ~ K4,095。
出廠設定值為 K10。
#6 H’406A ╳ R CH1 量測攝氏溫度平均值
#7 H’406B ╳ R CH2 量測攝氏溫度平均值
#8 H’406C ╳ R CH3 量測攝氏溫度平均值
#9 H’406D ╳ R CH4 量測攝氏溫度平均值
通道 CH1 ~ CH4 量測攝氏溫度平均值顯示。單位 0.1°C。
以 CR#2 ~ CR#5 設定之平均次數所取得之平均值。假設平均次數設定
為 10，即每累計 10 次通道 CH1 ~ CH4 量測攝氏溫度 (°C) 信號時取
一次平均。
#12 H’4070 ╳ R CH1 量測華氏溫度平均值
#13 H’4071 ╳ R CH2 量測華氏溫度平均值
#14 H’4072 ╳ R CH3 量測華氏溫度平均值
#15 H’4073 ╳ R CH4 量測華氏溫度平均值
通道 CH1 ~ CH4 量測華氏溫度平均值顯示。單位 0.1°F。
以 CR#2 ~ CR#5 設定之平均次數所取得之平均值。假設平均次數設定
為 10，即每累計 10 次通道 CH1 ~ CH4 量測華氏溫度 (°F) 信號時取一
次平均。
#18 H’4076 ╳ R CH1 量測攝氏溫度現在值
#19 H’4077 ╳ R CH2 量測攝氏溫度現在值
#20 H’4078 ╳ R CH3 量測攝氏溫度現在值
#21 H’4079 ╳ R CH4 量測攝氏溫度現在值
通道 CH1 ~ CH4 量測攝氏溫度現在值顯示。單位 0.1°C。
DVP04PT-S 溫度量測模組 說明
CR
編號
RS-485
參數位址 保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#24 H’407C ╳ R CH1 量測華氏溫度現在值
#25 H’407D ╳ R CH2 量測華氏溫度現在值
#26 H’407E ╳ R CH3 量測華氏溫度現在值
#27 H’407F ╳ R CH4 量測華氏溫度現在值
通道 CH1 ~ CH4 量測華氏溫度現在值顯示。單位 0.1°F。
#30 H’4082 ╳ R 錯誤狀態 儲存所有錯誤狀態的資料暫存器，詳細內容請參照錯誤信息表。
CR#30: 錯誤狀態值請參照錯誤狀態表：
錯誤狀態 內容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
電源異常 K1 (H’1) 0 0 0 0 0 0 0 1
接點空接 K2 (H’2) 0 0 0 0 0 0 1 0
模式設定錯誤 K4 (H’4) 0 0 0 0 0 1 0 0
O/G 錯誤 K8 (H’8) 0 0 0 0 1 0 0 0
硬體故障 K16 (H’10) 0 0 0 1 0 0 0 0
變換值異常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次數設定錯誤 K64 (H’40) 0 1 0 0 0 0 0 0
指令錯誤 K128 (H’80)
保留
1 0 0 0 0 0 0 0
註：每個錯誤狀態由相對應之位元 b0 ~ b7 決定，有可能會同時產生兩個以上之錯誤狀態，0 代表正常無錯誤，1 代表有
錯誤狀態產生。
#31 H’4083 ○ R/W 通訊位址設定 設定 RS-485 通訊位址，設定範圍 01 ~ 254。出廠設定值為 K1。
32 H’4084 ○ R/W 通訊速率 (Baud rate) 設
定
設定通訊速率，共有 4,800, 9,600, 19,200 bps, 38,400 bps, 57,600 bps,
115,200 bps
六種。
ASCII 模式資料格式固定為 7 bits、偶位元、1 stop bit (7, E, 1)。
RTU 模式資料格式固定為 8 bits、偶位元、1 stop bit (8, E, 1)。
b0: 4,800 bps ( 位元/秒)
b1: 9,600 bps ( 位元/秒) (出廠設定值)
b2: 19,200 bps ( 位元/秒)
b3: 38,400 bps ( 位元/秒)
b4: 57,600 bps ( 位元/秒)
b5: 115,200 bps ( 位元/秒)
b6 ~ b13: 保留
b14: CRC 檢查碼高低位交換（僅 RTU 模式有效）
b15: ASCII/RTU 模式切換
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
ERR 燈定義 CH4 CH3 CH2 CH1
#33 H’4085 ○ R/W 恢復出廠設定
以 CH1 設定來說明：
1. b0
保留
2. b1 保留
3. b2 設定為 1 時，所有設定值將回復為原廠設定值。
ERR 燈定義：原廠設定值 b12 ~ b15 = 1111
1. b12 對應 CH1，當 b12=1 時，刻度超過 ERR 燈閃爍動作。
2. b13 對應 CH2，當 b13=1 時，刻度超過 ERR 燈閃爍動作。
3. b14 對應 CH3，當 b14=1 時，刻度超過 ERR 燈閃爍動作。
DVP04PT-S 溫度量測模組 說明
CR
編號
RS-485
參數位址
保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
4. b15 對應 CH4，當 b15=1 時，刻度超過 ERR 燈閃爍動作。
#34 H’4086 ○ R 系統版本 16 進制，顯示目前系統版本，如 1.0A 則 H’010A。
#35 ~ #48 系統內部使用
符號定義：
○
表示為停電保持型；╳ 表示為非停電保持型。(利用 RS-485 通訊控制時支援，連接主機時不支援)
R 表示為可使用 FROM 指令讀取資料，或利用 RS-485 通訊讀取資料。
W 表示為可使用 TO 指令寫入資料，或利用 RS-485 通訊寫入資料。
※ CR#0 ~ CR#34: 對應之參數位址 H’4064 ~ H’4086 可提供使用者利用 RS-485 通訊來讀寫資料。
1. 支援傳輸速度 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 bps.
2. 可使用 Modbus ASCII 模式/RTU 模式通訊協定，ASCII 模式資料格式固定為 7 bits 、偶位元、1 stop bit (7, E, 1)，
RTU 模式資料格式固定為 8 bits 、偶位元、1 stop bit (8, E, 1)。
3. 功能碼 (Function): 03’H 讀出暫存器資料。06’H 寫入一個 word 資料至暫存器。10’H 寫入多筆 words 資料
至暫存器。
溫度／數位特性曲線
攝氏溫度量測模式：
+6,000
+3,000
-2,0 00
+600 -200
數位輸出
量測溫度輸入
C C
華氏溫度量測模式：
+11,120
+5,560
-3,280
+1,112 -328
數位輸出
量測溫度輸入
F F
注意事項项
请在使用之前，详细阅读本使用说明书。
实施配线，务必关闭电源。
上电时请勿接触机体端子或进行维修。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲击
意外的外壳配线箱内。另必须具备保护措施 (如：特殊的工具或钥匙才可打开) 防止非维护人员操作或意外
冲击本体，造成危险及损坏。
交流输入电源不可连接于输入/出信号端，否则可能造成严重的损坏，因此请在上电之前再次确认电源配线。
输入电源切断后，一分钟之内，请勿触摸内部电路。
本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。
由测温体到温调本体的配线路请用最短距离配线，为了避免噪声及诱导的影响尽可能将电源线和负载配线分
开。
產品簡介
说明及周边装置
谢谢您采用台达 DVP 系列产品。DVP04PT-S 温度测量模块可接受外部 4 点铂金属温度感测器 (PT 100 3
线 100Ω 3850 PPM/°C (DIN 43760 JIS C1604-1989))，将之转换成 14 位的数字信号。透过 DVP-PLC SS/
SA/SX/SC/SV
主机程序以指令 FROM/TO 来读写模块内的数据，模块内具有 49 个 CR (Control Register)寄
存器，每个寄存器有 16 bits。
DVP04PT-S 温度测量模块可由 RS-485 通信来更新系统版本。电源单元与模块分离，体积小，安装容易。
使用者可选择摄氏温度或华氏温度，摄氏温度输入分辨率为 0.1°C，华氏温度输入分辨率为 0.18°F。
产品外观及各部介绍
90.00
4.00
3.00 25.20 1
2
3
4
60.00
5 6
7
8
9
3
10
●
FG
L+ L- I+ C
H
1
C
H
2
C
H
3
C
H
4
11
12
13
3.4
90.00
60.00
3.00
14 ● FG
L+ L- I+
FG
L+ L- I+
FG
L+ L- I+
尺寸单位：mm
1. 电源、错误及运行指示灯 8. 扩展机/扩展模块连接口
2. 机种型号 9. 扩展机/扩展模块固定扣
3. DIN 轨固定扣 10. DIN 轨糟 (35mm)
4. 端子 11. RS-485 通信口
5. 端子配置 12. 扩展机/扩展模块固定槽
6. 扩展机/扩展模块定位孔 13. 电源输入口
7. 铭牌 14. 扩展机/扩展模块连接口
简体中文
外部配线
PT100
PT100
CH1
CH4
1mA
DC/ DC
5V
AG
+15V
-15V
AG
AG
AG
24+
24-
FG
I-
L-
L+
FG
I-
L-
L+
转换器 系统接地点
第三种接地
( 100 ) 接地抗阻 以下
接至电源模
隔离线
隔离线 *1
*1
*2
*3
1mA
块之 端
DVP04PT-S
L+ L-
FG
FG
I-
L+ L- I-
L+ L-
FG
FG
I-
L+ L- I-
注 1：使用于模拟量输入的配线应采用 PT 100 温度感测器的连接线或双绞隔离线且应与其他电源线或可能引起
噪声的接线分开。PT 100 请使用 3 线式温度感测器。
注 2：如果噪声过大请将 FG 及接地端子连接。
注 3：请将电源模块的 端及 DVP04PT-S 温度测量模块的 端连接到系统接地点，再将系统接点作第三种
接地或接到配电箱的机壳上。
注意：空端子 请勿配线。
規格
温度测量 (04PT) 模块 摄氏 (°C) 华氏 (°F)
电源电压 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%)
模拟量信号输入通道 4 通道/台
适合感应器形式 3-WIRE PT 100Ω 3850 PPM/°C (DIN 43760 JIS C1604-1989)
驱动电流 1mA
输入温度范围 -200°C ~ 600°C -328°F ~ 1112°F
数字转换范围 K-2,000 ~ K6,000 K-3,280 ~ K11,120
分辨率 14 bits (0.1°C) 14 bits (0.18°F)
综合精确度 ±0.5% 在 (25°C, 77°F) 范围内满刻度时。
±1% 在 (0 ~ 55°C, 32 ~ 131°F) 范围内满刻度时。
响应时间 200ms × 通道数
隔离方式 数字区与模拟量区有隔离，通道间未隔离。
数据格式 16 位二补数，有效位 13 bits。
平均功能 有 (CR#2 ~ CR#5 可设定，范围 K1 ~ K4,095)
自我诊断功能 上下极限侦测/通道
温度测量 (04PT) 模块 摄氏 (°C) 华氏 (°F)
通信模式 (RS-485)
有，包含 ASCII/RTU模式，通信速率可选（4,800/9,600/19,200/38,400/57,600 /115,200），
ASCII
模式数据格式固定为 7 bits、偶位、1 stop bit (7, E, 1)，RTU 模式数据格式固定
为 8 bits、偶位、1 stop bit (8, E, 1)。当与 PLC 主机串接时，RS-485 通信无法使用。
与 DVP-PLC 主机
串接说明 模块编号以靠近主机的顺序自动编号由 0 到 7，最大可连接 8 台且不占用数字 I/O 点
数。
其他规格
电源规格
额定最大消耗功率 直流 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%), 2W, 由外部电源供应。
环境规格
操作／储存环境 1. 操作：0°C ~ 55°C（温度），50 ~ 95%（湿度），污染等级 2
2. 储存：-25°C ~ 70°C（温度），5 ~ 95%（湿度）
耐振动／冲击 国际标准规范 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST
Ea)
控制寄存器 CR
DVP04PT-S 温度测量模块 说明
CR
编号
RS-485
参数字址
保持型 寄存器名称 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’4064 ○ R 机种型号 系统内定，数据长度 8 位 (b7 ~ b0)。DVP04PT-S 机种编码= H’8A。
使用者可在程序中将此机种型号读出，以判断扩展模块是否存在。
#2 H’4066 ○ R/W CH1 平均次数
#3 H’4067 ○ R/W CH2 平均次数
#4 H’4068 ○ R/W CH3 平均次数
#5 H’4069 ○ R/W CH4 平均次数
通道 CH1 ~ CH4 信号的平均次数设定，可设定范围 K1 ~ K4,095。
出厂设定值为 K10。
#6 H’406A ╳ R CH1 测量摄氏温度平均值
#7 H’406B ╳ R CH2 测量摄氏温度平均值
#8 H’406C ╳ R CH3 测量摄氏温度平均值
#9 H’406D ╳ R CH4 测量摄氏温度平均值
通道 CH1 ~ CH4 测量摄氏温度平均值显示。单位 0.1°C。
内容值为通道 CH1 ~ CH4 测量摄氏温度信号以 CR#2 ~ CR#5 设
定的平均次数所取得的平均值。假设平均次数设定为 10，即每累
计 10 次通道 CH1 ~ CH4 测量摄氏温度 (°C) 信号时取一次平
均。
#12 H’4070 ╳ R CH1 测量华氏温度平均值
#13 H’4071 ╳ R CH2 测量华氏温度平均值
#14 H’4072 ╳ R CH3 测量华氏温度平均值
#15 H’4073 ╳ R CH4 测量华氏温度平均值
通道 CH1 ~ CH4 测量华氏温度平均值显示。单位 0.1°F。
内容值为通道 CH1 ~ CH4 测量华氏温度信号以 CR#2 ~ CR#5 设
定的平均次数所取得的平均值。假设平均次数设定为 10，即每累
计 10 次通道 CH1 ~ CH4 测量华氏温度 (°F) 信号时取一次平
均。
#18 H’4076 ╳ R CH1 测量摄氏温度现在值
#19 H’4077 ╳ R CH2 测量摄氏温度现在值
#20 H’4078 ╳ R CH3 测量摄氏温度现在值
#21 H’4079 ╳ R CH4 测量摄氏温度现在值
通道 CH1 ~ CH4 测量摄氏温度现在值显示。单位 0.1°C。
#24 H’407C ╳ R CH1 测量华氏温度现在值 通道 CH1 ~ CH4 测量华氏温度现在值显示。单位 0.1°F。
DVP04PT-S 温度测量模块 说明
CR
编号
RS-485
参数字址
保持型 寄存器名称 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#25 H’407D ╳ R CH2 测量华氏温度现在值
#26 H’407E ╳ R CH3 测量华氏温度现在值
#27 H’407F ╳ R CH4 测量华氏温度现在值
#30 H’4082 ╳ R 错误状态 储存所有错误状态的数据寄存器，详细内容请参照错误信息表。
CR#30: 错误状态值请参照错误状态表：
错误状态 内容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
电源异常 K1 (H’1) 0 0 0 0 0 0 0 1
接点空接 K2 (H’2) 0 0 0 0 0 0 1 0
模式设定错误 K4 (H’4) 0 0 0 0 0 1 0 0
O/G 错误 K8 (H’8) 0 0 0 0 1 0 0 0
硬件故障 K16 (H’10) 0 0 0 1 0 0 0 0
变换值异常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次数设定错误 K64 (H’40) 0 1 0 0 0 0 0 0
指令错误 K128 (H’80)
保留
1 0 0 0 0 0 0 0
注：每个错误状态由相对应的位 b0 ~ b7 决定，有可能会同时产生两个以上的错误状态，0 代表正常无错误，1 代表
有错误状态产生。
#31 H’4083 ○ R/W 通信地址设定 设定 RS-485 通信地址，设定范围 01 ~ 254。出厂设定值为 K1。
#32 H’4084 ○ R/W
通信速率 (Baud rate)
设定
设定通信速率，共有 4,800, 9,600, 19,200 bps, 38,400 bps, 57,600 bps,
115,200 bps
六种。
ASCII 模式数据格式固定为 7 bits、偶位、1 stop bit (7, E, 1)。
RTU 模式数据格式固定为 8 bits、偶位、1 stop bit (8, E, 1)。
b0: 4,800 bps ( 位/秒)
b1: 9,600 bps ( 位/秒) (出厂设定值)
b2: 19,200 bps ( 位/秒)
b3: 38,400 bps ( 位/秒)
b4: 57,600 bps ( 位/秒)
b5: 115,200 bps ( 位/秒)
b6 ~ b13: 保留
b14: CRC 检查码高低位交换 (仅 RTU 模式有效)
b15: ASCII/RTU 模式切换
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
ERR 灯定义 CH4 CH3 CH2 CH1
#33 H’4085 ○ R/W 恢复出厂设定
以 CH1 设定来说明：
1. b0
保留
2. b1 保留
3. b2 设定为 1 时，所有设定值将回复为原厂设定值。
ERR 灯定义：原厂设定值 b12 ~ b15 = 1111。
1. b12 对应 CH1，当 b12=1 时刻度超过 ERR 灯闪烁动作。
2. b13 对应 CH2，当 b13=1 时刻度超过 ERR 灯闪烁动作。
3. b14 对应 CH3，当 b14=1 时刻度超过 ERR 灯闪烁动作。
4. b15 对应 CH4，当 b15=1 时刻度超过 ERR 灯闪烁动作。
DVP04PT-S 温度测量模块 说明
CR
编号
RS-485
参数字址 保持型 寄存器名称 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#34 H’4086 ○ R 系统版本 16 进制，显示目前系统版本，如 1.0A 则 H’010A。
#35 ~ #48 系统内部使用
符号定义：
○
表示为停电保持型；╳ 表示为非停电保持型。(利用 RS-485 通讯控制时支持，连接主机时不支持)
R 表示为可使用 FROM 指令读取数据，或利用 RS-485 通信读取数据。
W 表示为可使用 TO 指令写入数据，或利用 RS-485 通信写入数据。
※ CR#0 ~ CR#34: 对应的参数字址 H’4064 ~ H’4086 可提供使用者利用 RS-485 通信来读写数据。
1. 支援传输速度 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 bps。
2. 可使用 Modbus ASCII 模式/RTU 模式通信协定，ASCII 模式数据格式固定为 7 bits 、偶位、1 stop bit (7, E, 1)，
RTU 模式数据格式固定为 8 bits 、偶位、1 stop bit (8, E, 1)。
3. 功能码 (Function): 03’H 读出寄存器数据。06’H 写入一个 word 数据至寄存器。10H 写入多笔 words 数据至
寄存器。
溫度／ ／ ／ ／數位特性曲線
摄氏温度测量模式：
+6,000
+3,000
-2,000
+600 -200
數字量輸出
測量溫度輸入
C C
华氏温度测量模式：
+11,120
+5,560
-3,280
+1,112 -328
數字量輸出
測量溫度輸入
F F
