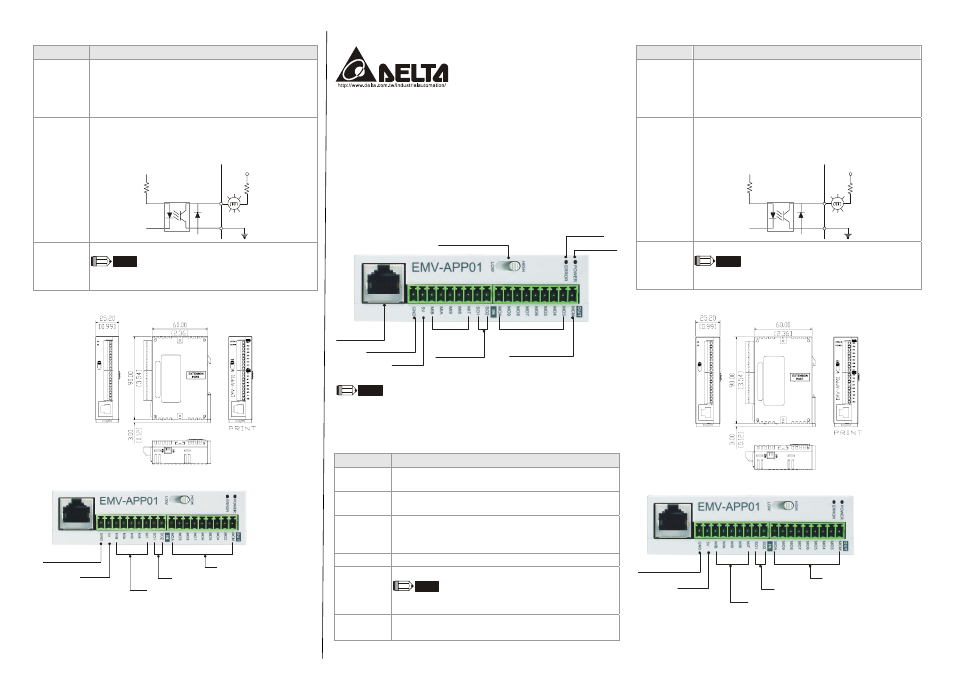

B-2
端子名稱 說明
MI7~MIB 多功能輸入端子
端子 MI7~MIB的功能選擇，可參考參數02-23~02-27多功能輸入選
擇。
如： MI7-GND 導通(ON)時，動作電流為 6.5mA；斷路時(OFF)，
容許漏電流為 10μA
MO3~MOA 多功能輸出端子(光耦合)
交流馬達驅動器以電晶體開集極方式輸出各種監視訊號。如運轉
中，頻率到達，過載指示等等信號。詳細請參考參數
02-35~02-42
多功能輸出端子選擇。
MO3~MOA-MCM
MO3
~
MOA
MCM
內部線路
Max: 48Vdc/50mA
MCM 多功能輸出端子共同端。 Max: 48Vdc/50mA
NOTE
此 MCM 僅與多功能擴充卡（EMV-APP01）上的 MO3~MOA 使用，
請勿與驅動器上的控制端子 MCM 混淆。
Y 產品尺寸圖
Z 配線示意圖
請參 考參 數 設 定 02-35~02-42
請參 考參 數 設 定 02-23~02-27
請參 考參 數 ， 設 定 03-21 03-24
輸出 電源
類比 信號 共同 端子
配線時，請參考第四章參數功能說明 參數群 02 及 03 內容中提供使用者
多功能的輸入 /輸出的功能選擇，顧客可自行選擇適合的設定功能選項符合
自身需求。
EMV-APP01
多功能擴展卡說明書
‹ 請詳細閱讀下列說明后才使用本產品，以確保使用安全。
‹ 由于產品精益求精，當內容規格有所修正時，請咨詢代理商或至台達網站
(http://www.delta.com.tw/industrialautomation )下載最新版本。
X 功能說明
多功能擴展卡（ EMV-APP01）是專為 VFD-VE 系列產品所設計的選購品。藉由
RS-485 通訊接口(COM1)與交流電機驅動器作使用，為了確保通訊使用正常，無
論多功能擴展卡（
EMV-APP01）的波特率切換開關（高速/低速），都需要將驅動
器 (COM1)通訊格式(09-04)設置在 8，N，1 RTU 模式。
電 源指 示 燈
通 訊指 示 燈
多 功能 輸 出端 子 多 功能 輸 入端 子
模 擬輸 出 端子
R S48 5通訊 口
輸 出電 源
模 擬信 號 共同 端 子 多 功能 輸 出共 同 端
高 低 波特 率切 換 開關 /
NOTE
當要切換通訊高 /低波特率時，請先將 RS-485 的通訊線拔除后，切換高/低波特率開
關，更改驅動器的通訊波特率 (09-01)為開關相對應的波特率，才能真正切換完成。若
先切換高 /低波特率開關，未先將 RS-485 的通訊線拔除，即使更改驅動器的通訊波特
率 (09-01)為開關相對應的波特率，ERROR 燈雖還是顯示正常，但實際上通訊功能無
效。
端子名稱 說明
POWER
指示燈
電源指示燈，當多功能擴展卡（ EMV-APP01）與驅動器的連接正
確，才會亮燈。
ERROR
指示燈
通訊指示燈，當多功能擴展卡（ EMV-APP01）與驅動器可以通訊
時，會亮燈；當無法正常通訊時，此燈會閃爍。
HIGH/LOW
開關
擴展卡波特率切換開關。
HIGH：設置擴展卡的通訊波特率為 115200。
LOW：設置擴展卡的通訊波特率為 9600。
5V 輸出電源 500mA Max
GND 模擬信號共同端子
NOTE
此 GND 僅與多功能擴展卡（EMV-APP01）上的 5V、SO1、SO2、
MI7~MIB 使用，請勿與驅動器上的控制端子 DCM 混淆。
SO1-GND
SO2-GND 多功能模擬電壓輸出端子 0~10.0V（輸出電流：2mA Max）
模擬輸出量由參數 03-21 和 03-24 定義。
端子名稱 說明
MI7~MIB 多功能輸入端子
端子 MI7~MIB的功能選擇，可參考參數02-23~02-27多功能輸入
選擇。
如： MI7-GND 導通(ON)時，動作電流為 6.5mA；斷路時(OFF)，
容許漏電流為 10μA
MO3~MOA 多功能輸出端子(光耦合)
交流電機驅動器以晶體管開集極方式輸出各種監視訊號。如運轉
中，頻率到達，過載指示等等信號。詳細請參考參數
02-35~02-42
多功能輸出端子選擇。
MO3~MOA-MCM
MO3
~
MOA
MCM 內部線路
Max: 48Vdc/50mA
MCM 多功能輸出端子共同端。 Max: 48Vdc/50mA
NOTE
此 MCM 僅與多功能擴展卡（EMV-APP01）上的 MO3~MOA 使用，
請勿與驅動器上的控制端子 MCM 混淆。
Y 產品尺寸圖
Z 配線示意圖
請 參考 參 數 設定 0 2-3 5~02-42
請 參考 參 數 設定 0 2-2 3~0 2-2 7
請 參考 參 數 ， 設 定 0 3-2 1 03-24
輸 出電 源
模 擬信 號 共同 端 子
配線時，請參考第四章參數功能說明 參數群 02 及 03 內容中提供使用者多功能的
輸入 /輸出的功能選擇，顧客可自行選擇適合的設定功能選項符合自身需求。
