Italiano Passo 2. Carica della Batteria del Modello Español Paso 2. Cargando la Bateria del Avion
Carica della batteria del modello
Lo F-27C Stryker è dotato di un caricabatterie/bilanciatore ed
una batteria Li-Po a 3 celle in serie. Tale batteria deve venire
caricata solo con un caricabatterie specifico per Li-Po (come
quello di dotazione). Non lasciare mai le batterie Li-Po incusto-
dite durante la carica. Esiste il pricolo reale di incendio nel caso
in cui non si seguano le istruzioni. Assicurarsi che durante la
carica la batteria appoggi su una superficie resistente al calore.

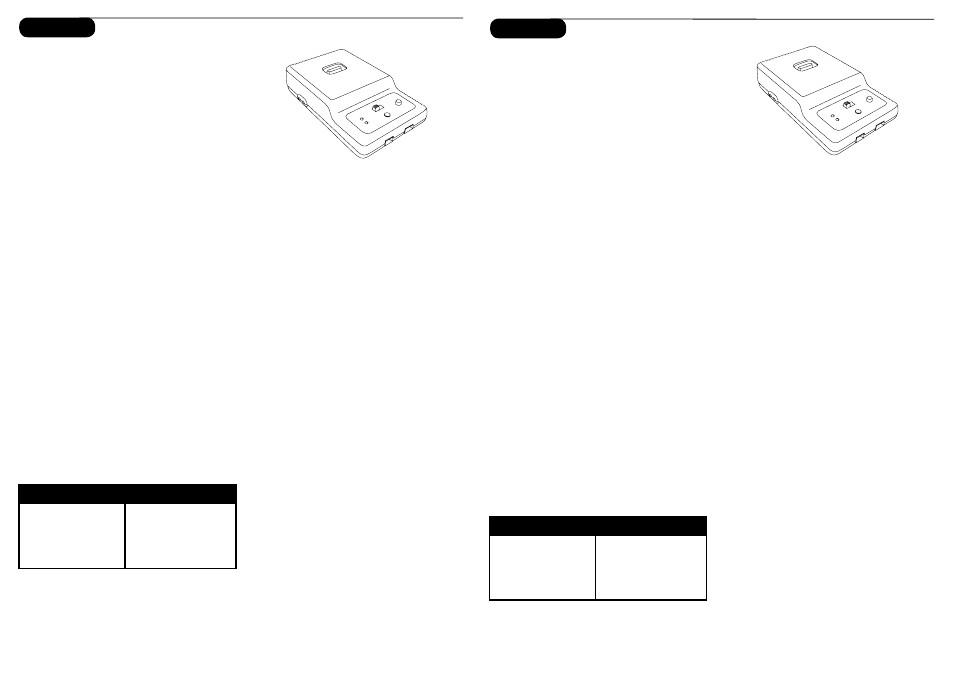

Caratteristiche del Caricabatterie/Bilanciatore CC Li-Po:
• Carica batterie Li-Po a 2 o 3 celle
• Corrente di carica variabile da 300mAh a 2A
• Rilevamento automatico di un numero di celle sbagliato
• Funzionamento semplicissimo premendo un pulsante
• Indicatore LED dello stato della carica
• Indicatore LED del bilanciamento delle celle
• Il segnale acustico indica lo stato della carica
• Cavo con presa per accendisigari
Caratteristiche
• Potenza di input: 12V CC, 3A
• Carica pacchi da 2- a 3-celle Li-Po con capacità minima
di 300mAh
• Corernte di carica variabile da 300mAh a 2A
Pacco batteria celle Li-Po in serie 11,1V
2200mAh
Il pacco batteria 3S Li-Po ParkZone è munito di un
cavo per il bilanciamento delle celle che permette una
carica più sicura quando utilizzato con il caricabatterie
ParkZone in dotazione.
Come caricare la batteria
1. Collegare il cavo di alimentazione alla sorgente adatta
(Accendisigaro dell’automobile a 12V) oppure utilizzare
l’alimentatore a CA HBZ6513. Effettuato il collegamento,
sopo circa 3 secondi si avverte un “beep” ed il LED
verde (pronto) lampeggerà.
2. Fare riferimento alla tabella qui sotto per scegliere il
rateo di carica appropriato:
Attenzione: Selezionando una corrente di carica
maggiore di 1 x capacità massima può provocare un
incendio!
3. Selezionare il numero di celle che si vogliono caricare:
2 o 3.
4. Individuare il cavo di sicurezza di carica del pacco
batteria. Il cavo di carica della batteria Li-Po 3 celle
si collega alla presa a 4 poli in basso a destra del
caricabatteria. Un pacco a 2 celle va collegato alla
presa a 3 poli in basso a sinistra. Quando la batteria è
correttamente collegata nella presa giusta si udiranno 3
beep se la batteria ha 3 celle e 2 beep se ha 2 celle. A
questo punto si può procedere alla carica della batteria.
5. Per iniziare la carica premere il pulstante start.
Il caricabatterie emetterà un segnale acustico
corrispondente al numero delle celle del pacco ed il
LED rosso (carica) inizierà a lampeggiare. Non cambiare
la corrente di carica dopo che è iniziato il processo di
carica.
Nota: A volte anche il LED verde inizia a lampeggiare
durante la carica indicando che sta avvenendo il
processo di bilanciamento durante la carica. In questo
caso sia il LED rosso che quello verde lampeggiano
contemporaneamente. Ciò non avviene sempre.
6. Quando il pacco batteria è completamente carico si
udirà un segnale acustico per 3 secondi ed il LED verde
si accende . Il LED verde rimarrà illuminato finchè la
batteria verrà scollegata dal caricabatteria. Scollegare
sempre la batteria dal caricabatterie non appena è
carica. Il mancato scollegamento può provocare un
incendio.
Carga de la batería del avión
Tu F-27C Stryker viene con un cargador balanceado de pared
y baterías de Li-Po de 3S. Deberás cargar la batería de Li-Po
Incluida con un cargador adecuado para Li-Po (como el que se
incluye). Nunca dejes las baterías y el cargador desatendidos
durante el proceso de carga. El no seguir las instrucciones
correctamente podrá causar incendio. Cuando cargues tus bat-
erías, asegúrate de que se encuentren en una superficie resis-
tente al calor.
Características del Cargador balanceado de Li-Po:
• Adecuado para cargar baterías de 2 a 3 celdas de
Litio Polímero
• Carga variable desde 300mAh hasta 2A
• Detector automático de número incorrecto de celdas
• Operación simple con un sólo botón
• Foco indicador del estado de carga
• Foco indicador del balance de celdas
• Sonido indicador de encendido y estatus de carga
• Adaptador para encendedor de automóvil
Especificaciones
• Potencia de entrada:12V DC, 3A
• Carga baterías de Li-Po de 2 a 3 celdas con capacidad
mínima de 300mAh
• Carga variable desde 300mAh hasta 2Amperes
Baterías de Li-Po de S 11.1V 2200mAh
La batería de Li-Po de ParkZone tiene una terminal
balanceada que te permite cargar tu batería de forma
segura, siempre y cuando se utilice el cargador
balanceado de ParkZone incluido.
Completando el proceso de carga
1. Conecta el cargador a la fuente de poder deseada
(encendedor de automóvil de 12V) o utiliza el HBZ6513
y conéctalo a una fuente de poder de 12V. Una vez
que el cargador tenga corriente habrá un espacio de
unos 3 segundos, después de eso escucharás un
“beep” y el foco color verde (listo) encenderá de manera
intermitente.
2. Refiérete al cuadro siguiente para seleccionar la cantidad
de carga apropiada:
Advertencia: Seleccionar una carga mayor a 1 vez la
capacidad de la batería puede causar incendio!
3. Seleccione el número apropiado de celdas que se
dispone a cargar, entre 2 y 3 celdas.
4. Localice la terminal balanceada en la batería. La
terminal de carga de una batería de 3 celdas de Li-Po
se conectará en el puerto de 4 puntos en la parte baja
a la derecha del cargador. Una batería de 2 celdas
deberá conectarse en el puerto de 3 puntos en la parte
baja izquierda del cargador. Una vez que la batería está
conectada en el puerto correcto, hará 3 “beep” si es
de 3 celdas o 2 “beep” si es de 2 celdas. Una vez que
haya sucedido, estas listo para cargar tus baterías.
5. Presiona el botón de comienzo (start) para comenzar
el proceso de carga. Una vez que lo hayas hecho, el
cargador hará un sonido acorde al número de celdas,
y el foco rojo (charge) se encenderá intermitentemente.
No ajustes la cantidad de corriente hasta que el
cargador haya comenzado a cargar.
Nota: Algunas veces el foco verde encenderá
intermitentemente durante el proceso de carga, esto
indica que el cargador está balanceando una o más
celdas mientras está cargando la batería. Cuando esto
sucede, los focos rojo y verde estarán encendiendo
intermitentemente. Las celdas no siempre necesitarán
ser balanceadas.
6. Cuando la batería esté totalmente cargada, escucharás
un “beep”s por aproximadamente 3 segundos, y el foco
verde permanecerá encendido. El foco se mantendrá
encendido hasta que la batería sea desconectada.
Siempre desconecte la batería del cargador al momento
de terminar el proceso de carga. El no hacerlo puede
causar un incendio!
Presa 3S Puerto 3S
300–400mAh 300mAh
500–1000mAh 500mAh
1000–1500mAh 1A
1500–2000mAh 1.5A
2000mAh + 2.0A
CAPACiTà DELLA BATTEriA CorrENTE MASSiMA Di CAriCA
300–400mAh 300mAh
500–1000mAh 500mAh
1000–1500mAh 1A
1500–2000mAh 1.5A
2000mAh + 2.0A
CAPACiDAD DE LA BATEríA CArgA MáxiMA
