FRANÇAIS
Générateur de tonalité et sonde amplificatrice

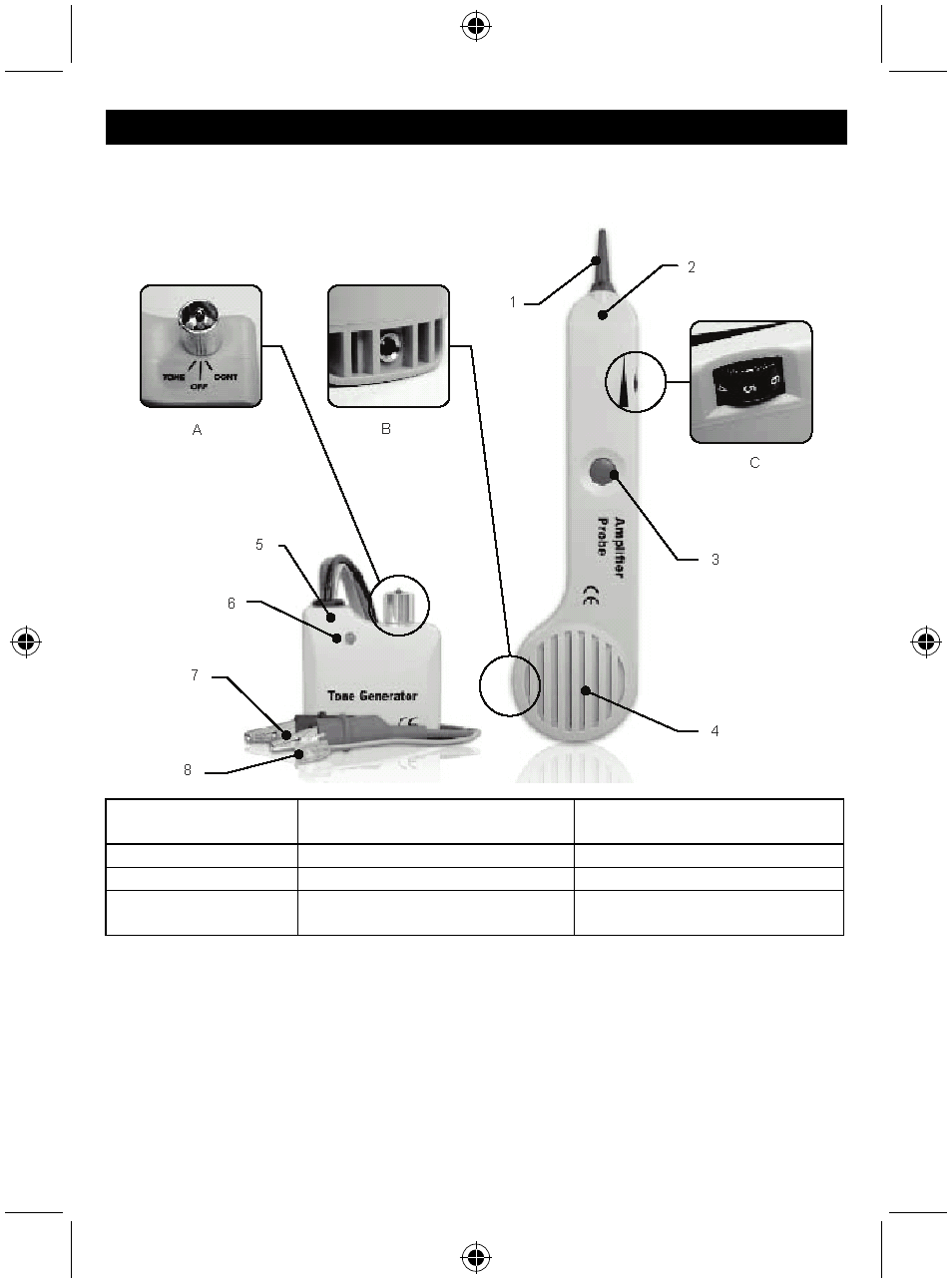

Description du dispositif :
1. Embout
5. Générateur de tonalité
A. Commutateur à bascule à
3 positions
2. Sonde amplificatrice 6. VOYANT LUMINEUX BICOLORE B. Prise de casque à écouteurs
3. Bouton d'essai
7. Fils d'essai noir et rouge
C. Commande de volume
4. Haut-parleur
8. Cordon et connecteur modulaire
à 4 fils
Instructions :
• Instructions générales :
1. Connexion du générateur de tonalité.
Pour les câbles fonctionnant correctement dont les extrémités sont raccordées :
Branchez l'un des fils d'essai à un fil polarisé et l'autre fil d'essai à la terre ou à un équipement
mis à la terre.
Pour les câbles non raccordés ou défectueux :
Branchez l'un des fils d'essai à un fil non-polarisé et l'autre fil d'essai à un autre fil non-polarisé.
2. Enfoncez le bouton-poussoir arrondi de marche/arrêt de la sonde amplificatrice. La commande
de volume peut être réglée pour s'adapter aux différents environnements. Le volume peut être
