Tonegenerator og sonde

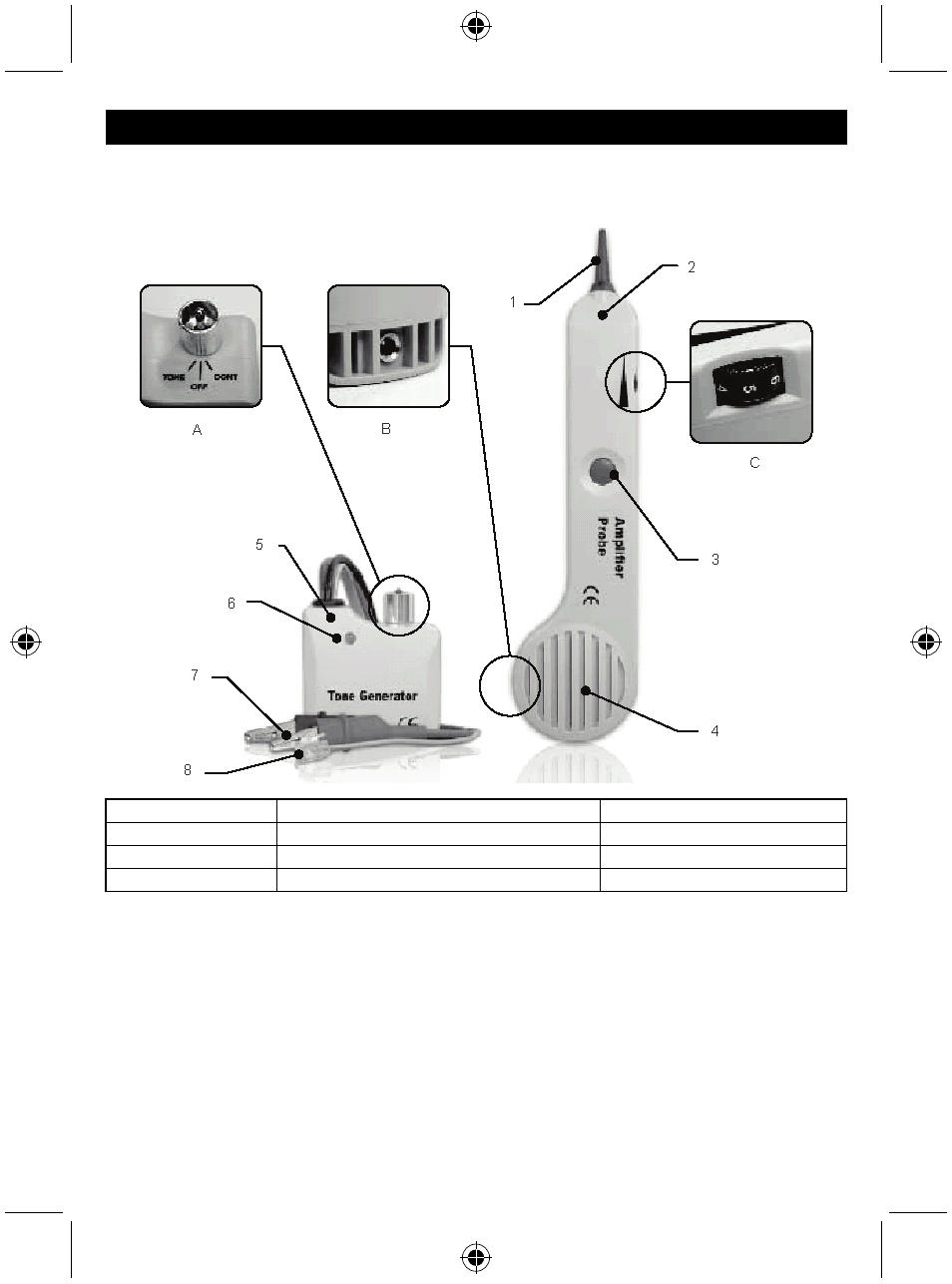

Enhetsbeskrivelse:
1. Tupp
5. Tonegenerator
A. 3-posisjons vekselsbryter
2. Forsterkersonde 6. TOFARGET LED
B. Telefonkontakt
3. Testknapp
7. Røde og svarte testledninger C.
Volumkontroll
4. Høyttaler
8. 4 leder-modulære ledninger og plugger
Instruksjoner:
• Samlede
instruksjoner:
1. Koble til tonegeneratoren.
I terminerte fungerende kabler:
Koble en testleder til en terminert ledning og den andre testlederen til en jord- eller
utstyrsbakke.
I u-terminerte eller ikke-fungerende kabler:
Koble en testleder til en u-terminert ledning og den andre testlederen til en annen u-terminert
ledning.
2. Trykk på den runde på/av-fjærspente knappen på forsterkersonden. Volumkontroll-bryteren kan
justeres for å tilpasse omgivelsene. Volumet kan økes for å overdøve støy, eller senkes for å
redusere interferens.
