17
ESPAÑOL
Generador de tono y sonda
Explicación del aparato:

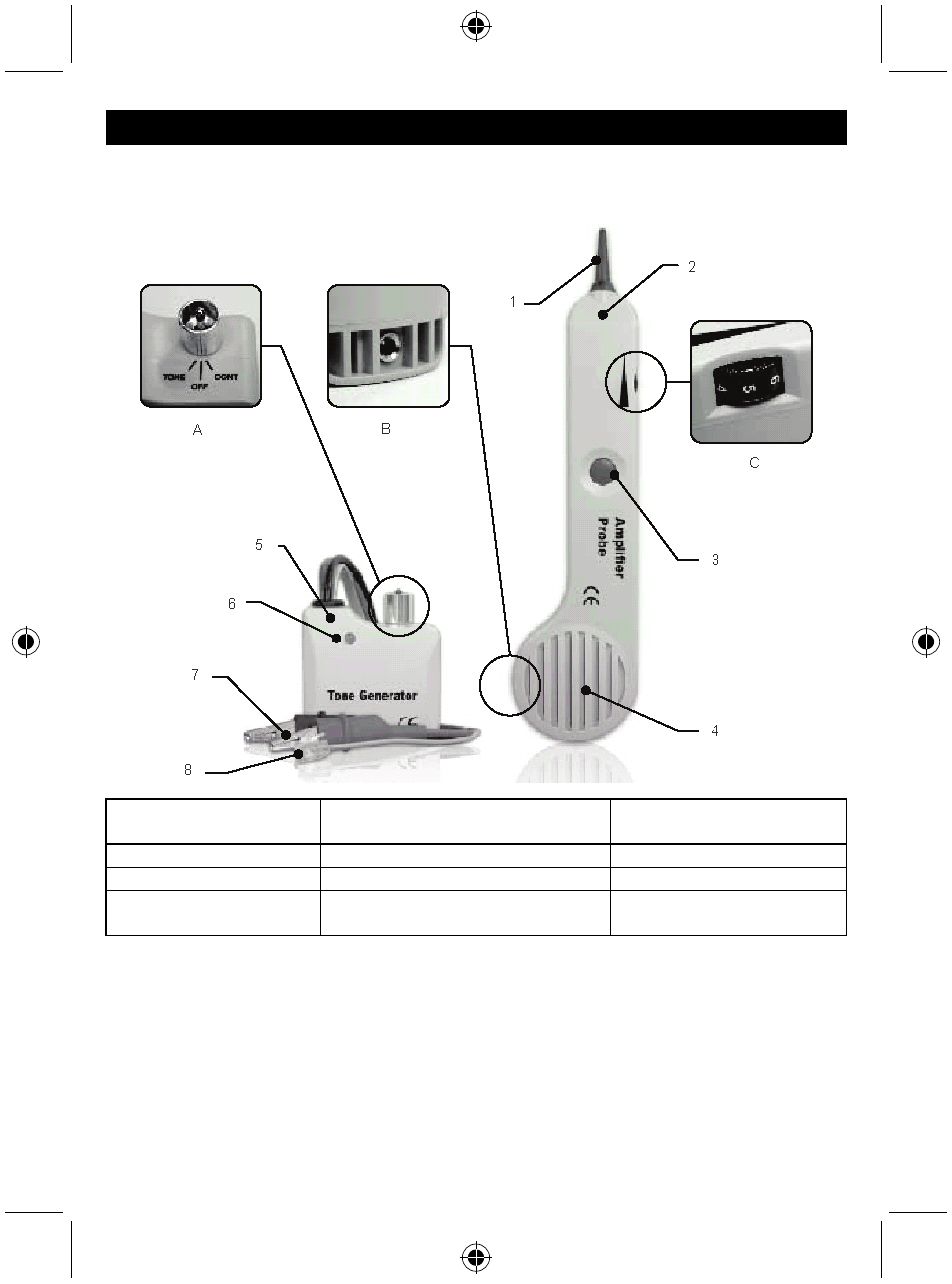

1. Punta 5. Generador de tono
A. Interruptor de cambio de
3 posiciones
2. Sonda del amplificador 6. LED EN COLOR DUAL B. Toma de teléfono
3. Botón de prueba 7. Cables de prueba rojos y negros C. Control de volumen
4. Altavoz
8. Cable y enchufe modular de
4 conductores
Instrucciones:
• Instrucciones generales:
1. Conexión del generador de tono.
En los cables de trabajo terminados:
Conecte un cable de prueba a un cable terminado y el otro cable de prueba a tierra o a un
equipo con toma a tierra.
En cables sin terminar o no de trabajo:
Conecte un cable de prueba a un cable sin terminar y el otro cable de prueba a otro cable sin
terminar.
