MAGYAR
Hanggenerátor és szonda

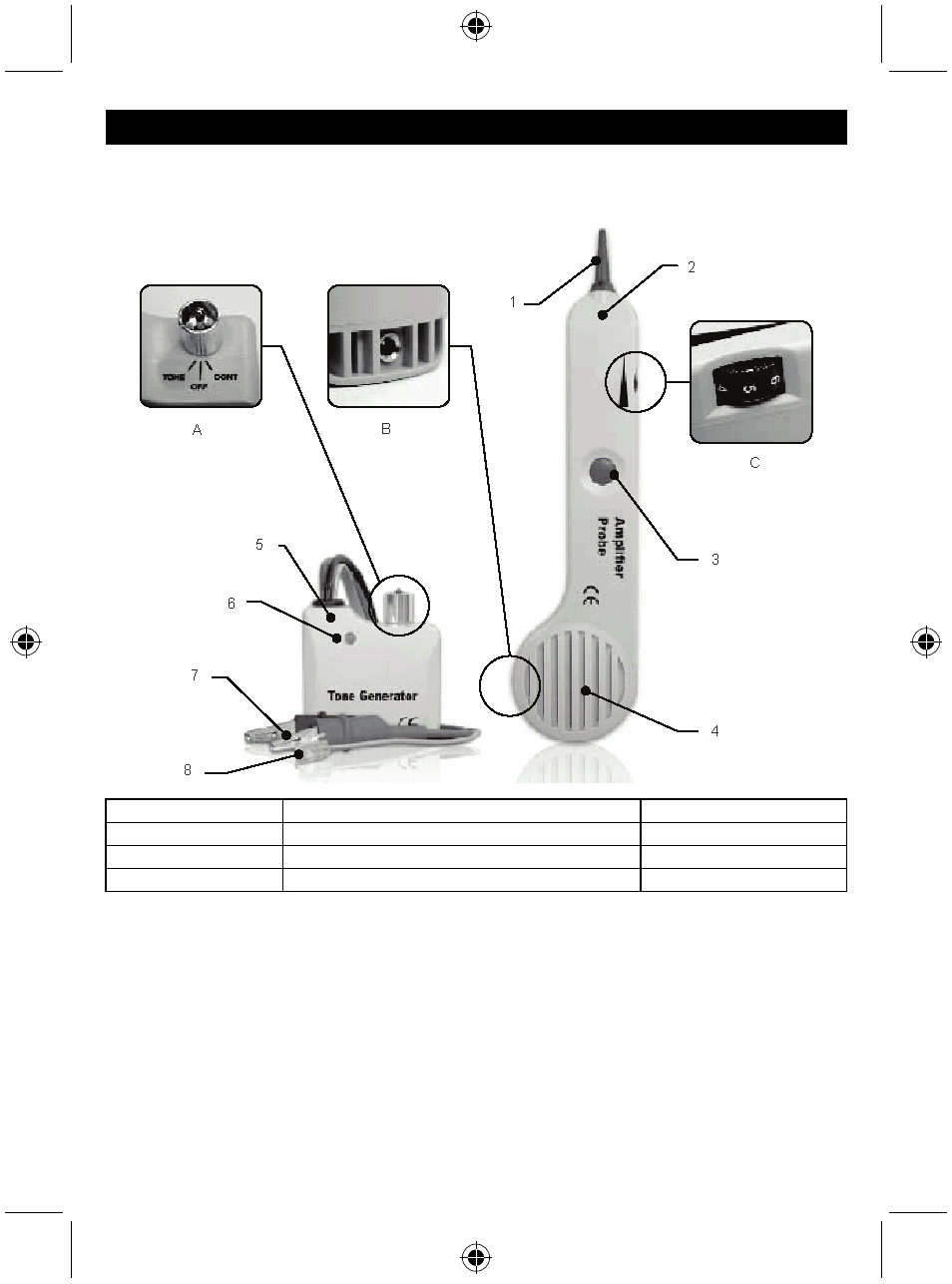

A készülék részei:
1. Csúcs
5. Hanggenerátor
A. 3 állású kapcsoló
2. Erősítős szonda
6. KETTŐS SZÍNŰ LED
B. Fülhallgató aljzat
3. Próbagomb
7. Piros és fekete mérővezeték C.
Hangerőszabályozó
4. Hangszóró
8. 4 érintkezős modulcsatlakozó, vezetékkel
Használat:
• Általános
utasítások:
1. A hanggenerátor csatlakoztatása.
Lezárt, üzemelő kábelekhez:
Kösse az egyik mérővezetéket egy lezárt vezetőhöz, a másik mérővezetéket pedig
földvezetőhöz vagy a berendezés földpontjához.
Lezáratlan vagy nem üzemelő kábelekhez:
Kösse az egyik mérővezetéket egy lezáratlan vezetőhöz, a másik mérővezetéket pedig egy
másik lezáratlan vezetőhöz.
2. Nyomja meg az erősítős szonda rugós be/ki kapcsoló gombját. Állítsa a hangerőt a környezeti
viszonyokhoz. Növelje meg, ha nagy a környezeti zaj, vagy csökkentse, ha kicsi.
3. Érintse az erősítős szonda csúcsát a kimérendő vezeték szigeteléséhez.
