Äänigeneraattori ja anturi

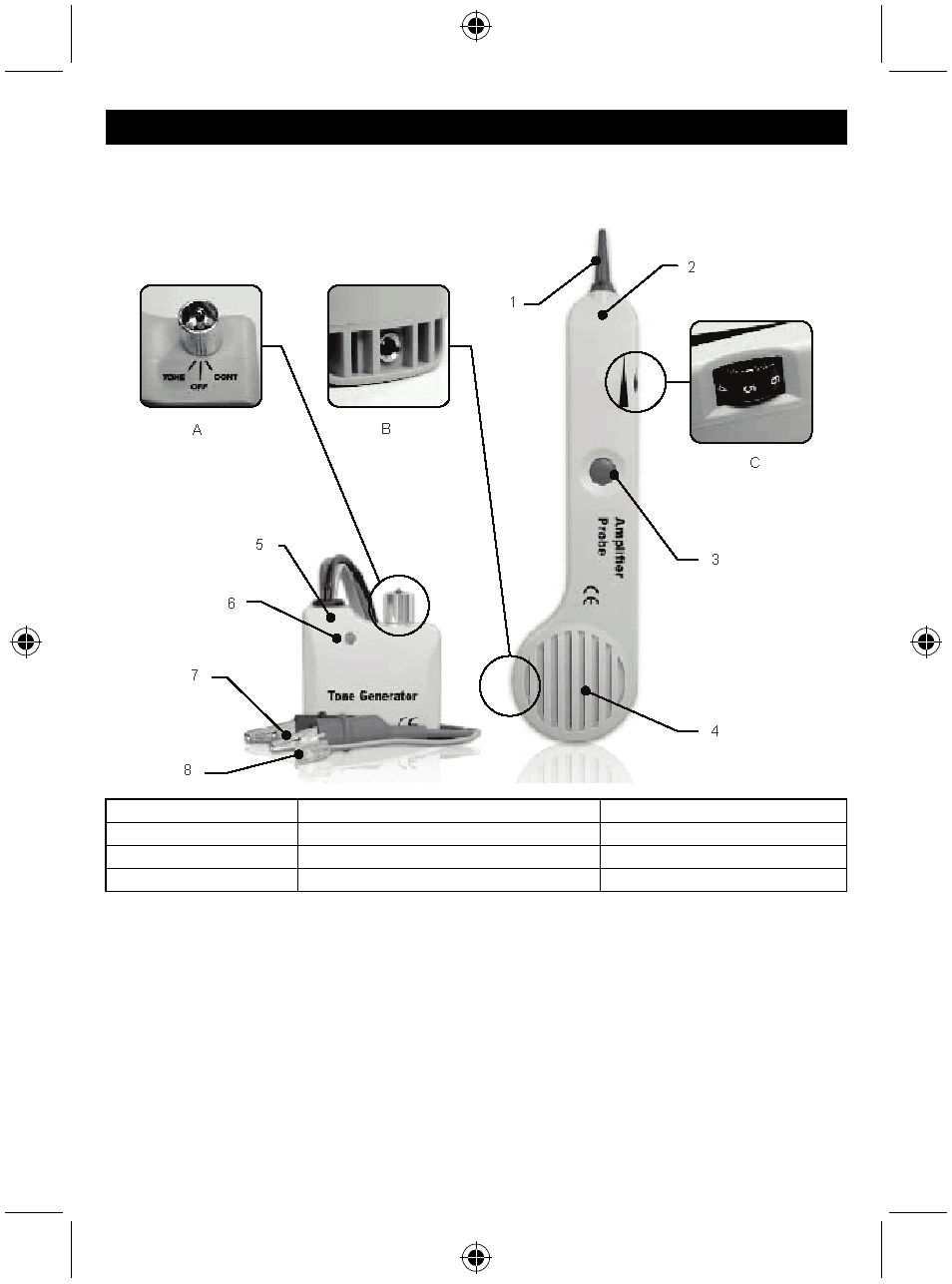

Laitteen toiminta:
1. Kärki
5. Äänigeneraattori A.
Kolmivaiheinen
kytkin
2. Vahvistinanturi
6. KAKSIVÄRINEN LED
B. Puhelinliitäntä
3. Testauspainike
7. Punainen ja musta testausjohto
C. Äänenvoimakkuuden säätö
4. Kovaääninen
8. Nelijohtiminen moduulikaapeli ja liitin
Ohjeet:
• Yleiset
ohjeet:
1. Äänigeneraattorin kytkeminen.
Päätetyissä toimivissa kaapeleissa:
Kytke yksi testausjohto päätettyyn kaapeliin ja toinen johto maadoitukseen.
Päättämättömissä ja toimimattomissa kaapeleissa:
Kytke yksi testausjohto päättämättömään kaapeliin ja toinen johto toiseen päättämättömään
kaapeliin.
2. Pina vahvistinanturin pyöreää on/off-painiketta. Äänenvoimakkuus voidaan säätää ympäristön
äänien mukaisesti. Äänenvoimakkuutta voidaan nostaa yli taustamelun tai laskea häiriöiden
vähentämiseksi.
3. Kosketa vahvistinanturin kärjellä jokaisen tutkittavan johdon eristettä.
