38

DANSK

Signalgenerator og føler

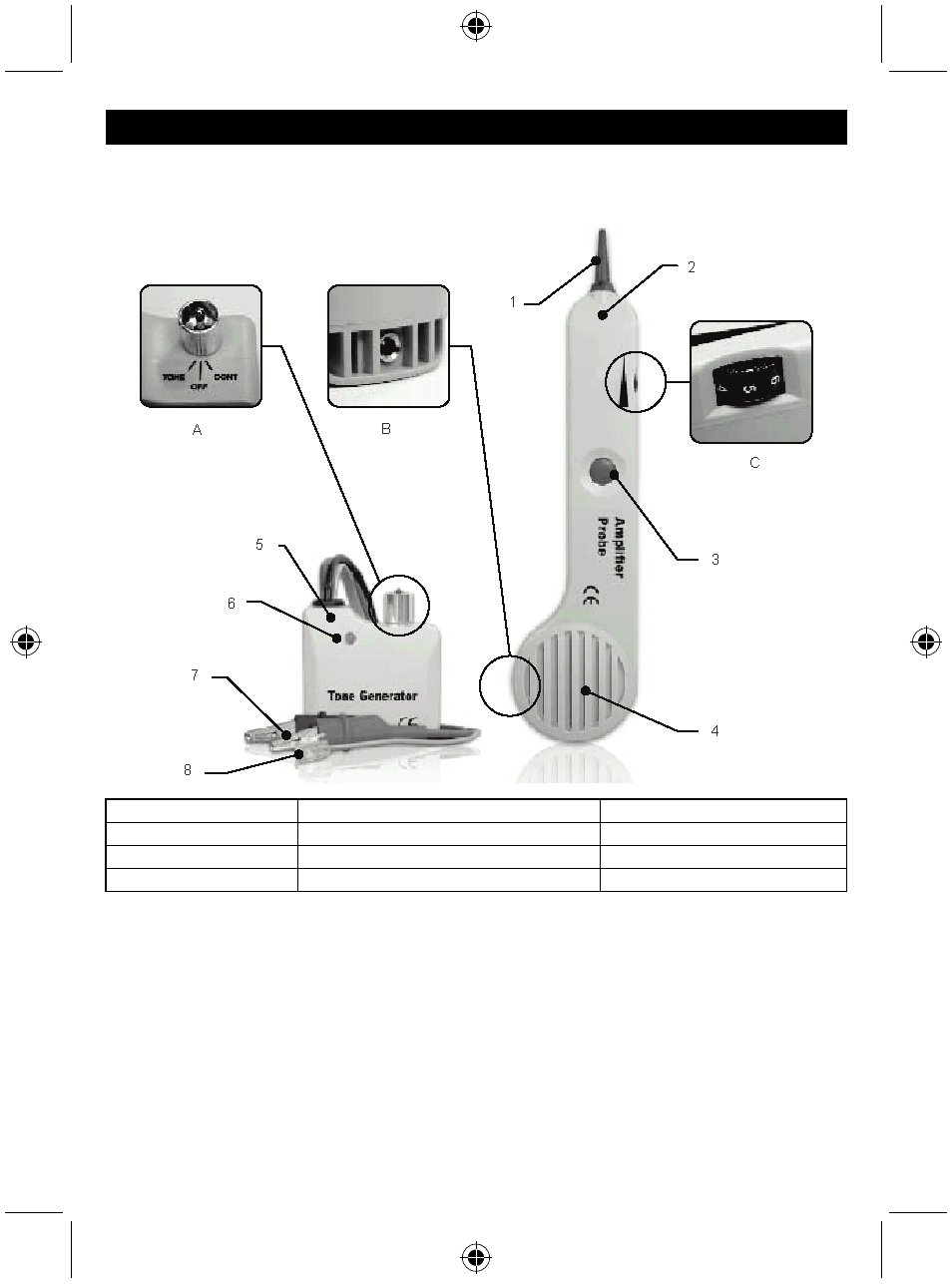

Forklaring af enheden:

1. Tip

5. Signalgenerator

A. Kontakt med 3 indstillinger

2. Forstærkerføler

6. TOFARVET LED

B. Telefonstik

3. Test-knap

7. Røde og sorte testledninger C.

Regulering

af

lydstyrke

4. Højttaler

8. 4 lederledning og stik

Instruktioner:

• Generelle

instruktioner:

1. Sådan tilsluttes signalgeneratoren.

På strømførende, afsluttede kabler:
Forbind den ene testledning til et kabel med afslutning, og den anden testledning til
jordforbindelse eller jordforbundet udstyr.
På ikke strømførende og ikke afsluttede kabler:
Forbind den ene testledning til et kabel uden afslutning, og den anden testledning til en at andet
kabel uden afslutning.

2. Tryk på den fjederbelastet tænd/sluk-knap på forstærkerføleren. Du kan justere

lydstyrkeknappen i henhold til omgivelserne. Det er muligt at skrue op og ned for lyden i
henhold til dine omgivelser.
