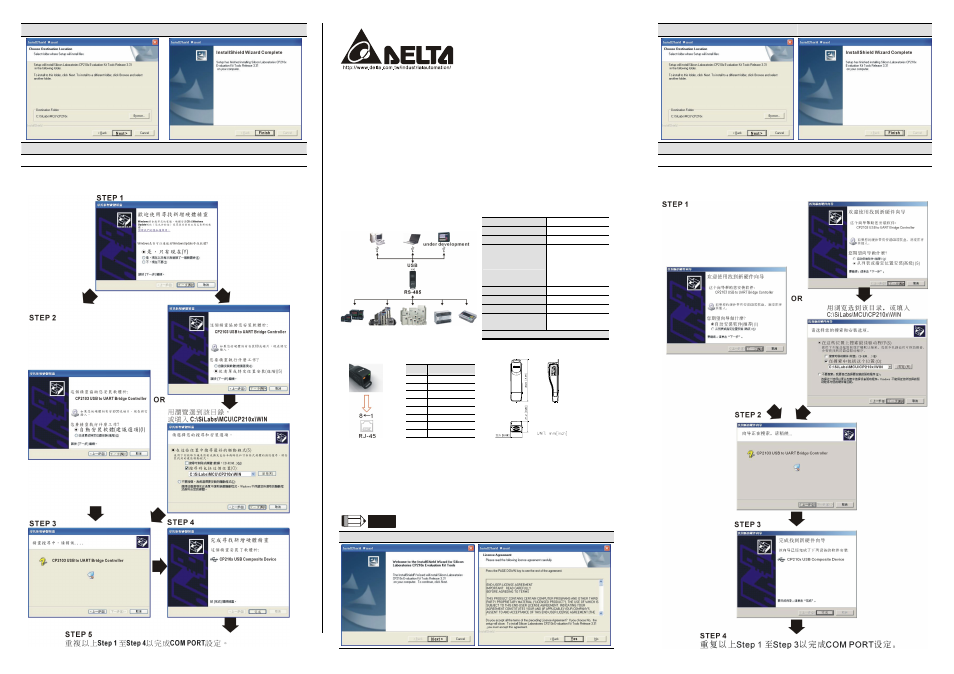

Delta Electronics USB/RS485 Communication Interface VFD-USB01 - Manual (Page 2)

Step 3 Step 4
Step 5
完成後 , VFD-USB01 驅動程式將會被放置於 c:\ SiLabs
`
安裝驅動程式
請將 VFD-USB01 連接至電腦 USB 埠，完成後，請依以下步驟安裝
VFD-USB01
USB/RS485 通訊介面
說明書
請詳細閱讀下列說明後才使用本產品，以確保使用安全。
由於產品精益求精，當內容規格或驅動程式有所修正時，請洽詢代理商或至台達網站
( http://www.delta.com.tw/product/em/control/cm/control_cm_main.asp )下載最新版本。
X
引言
VFD-USB01 RS-485/USB 轉換裝置，不需外接電源，不需任何設定，即可支援不同的傳輸速率
從
75 到 115.2kbps，並可自動切換資料流方向。通過 USB 接口有隨插即用和熱插拔的方便性，
提供和 RS-485 裝置的溝通介面，體積小且方便使用，RS485 採用 RJ-45 網路線接口，使用者
能更便利的接線。
Y
適用機種：台達電子 IABU 全系列產品
Z
應用
[
規格
電源需求 不需外接電源
消耗功率 0.4W
隔離電壓 3000Vdc
傳輸速度
支援 75，150，300，
600，1200，2400，
4800，9600，
19200，38400，
57600，115200bps
RS-485 端子形式 RJ-45
USB 接頭 A type (plug)
相容性 符合 USB v2.0 規格
最大使用線長
(PC 至 VFD-USB01)
100 公尺
支援 RS-485 半雙工
\
RJ-45
]
尺寸
PIN Description
1 Reserved
2 Reserved
3 Reserved
4 SG+
5 SG-
6 Reserved
7 Reserved
8 Reserved
^
LED 顯示
1. 綠色 LED 亮起，表示有電源。
2. 橘色 LED“閃爍”，表示資料傳輸。
_
安裝驅動程式前準備工作
請將隨機所附 CD 內的 USB driver 驅動程式檔（VFD-USB01_Drivers.exe）依下列步驟解壓
縮。
NOTE 在解壓縮檔案前，請勿將 VFD-USB01 插入電腦。
Step 1 Step 2
Step 3 Step 4
Step 5
完成後 , VFD-USB01 驅動程式將會被放置於 c:\ SiLabs
`
安裝驅動程式
請將 VFD-USB01 連接至電腦 USB 埠，完成後，請依以下步驟安裝
