Σελίδα 52 / 80
ED, EG Rev. 2 - Οδηγιες χειρισμου
GR
- Κατασκευασμένη για : Καθαρό και ακάθαρτο νερό
που εμπεριέχει αιωρούμενα στοιχεία διαμέτρου
μέχρι:
35 mm για την
ED, EDV
50 mm για την
EGT, EGF
.
- Για μεγάλη ποσότητα αιωρούμενων στερεών ή
στοιχεια νήματος, χρησιμοποιήστε τουςτύπους των
αντλιών με πτερωτή, τύπου ‘VORTEX’ (
EDV, EGT,
EGF
)
- Μέγιστη θερμοκρασία υγρών: 35 °C
- Μέγιστη πυκνότητα υγρών: 1100 Kg/m
3
- Ελάχιστο διαστασολόγιο φρεατίου:0,55x0,55 m
και βάθος 0,5 m
- Ελάχιστο βάθος απορρόφησης υγρών: βλέπε
παράγραφο 6.5. - 6.6.
Μέγιστο βάθος τοποθέτησης 5 m.
2.2 Λανθασμένη χρήση λογικά προβλεπόμενη
Η συσκευή σχεδιάστηκε και κατασκευάστηκε απο-
κλειστικά για τη χρήση που περιγράφεται στην
παρ. 2.1.
Μην την χρησιμοποιείτε σε δεξαμενές ή πισί-
νες όταν το νερό έρχεται σε επαφή με τον
άνθρωπο.
Η αντλία δεν μπορεί να χρησιμοποιηθεί σε
εύφλεκτους χώρους.
Απαγορεύεται αυστηρά η χρήση της συσκευή
για ακατάλληλους λόγους και με ακατάλληλες
μεθόδους μη προβλεπόμενες στο παρόν
εγχειρίδιο.
Η ακατάλληλη χρήση του προϊόντος φθείρει τα
χαρακτηριστικά ασφάλειας και την απόδοσης της
συσκευής, η εταιρία
Vertical S.r.l.
δεν μπορεί να
θεωρηθεί υπεύθυνη για βλάβες ή ζημιές που προκα-
λούνται ως αποτέλεσμα των βλαβών ή ατυχημάτων
που αναφέρονται παραπάνω.

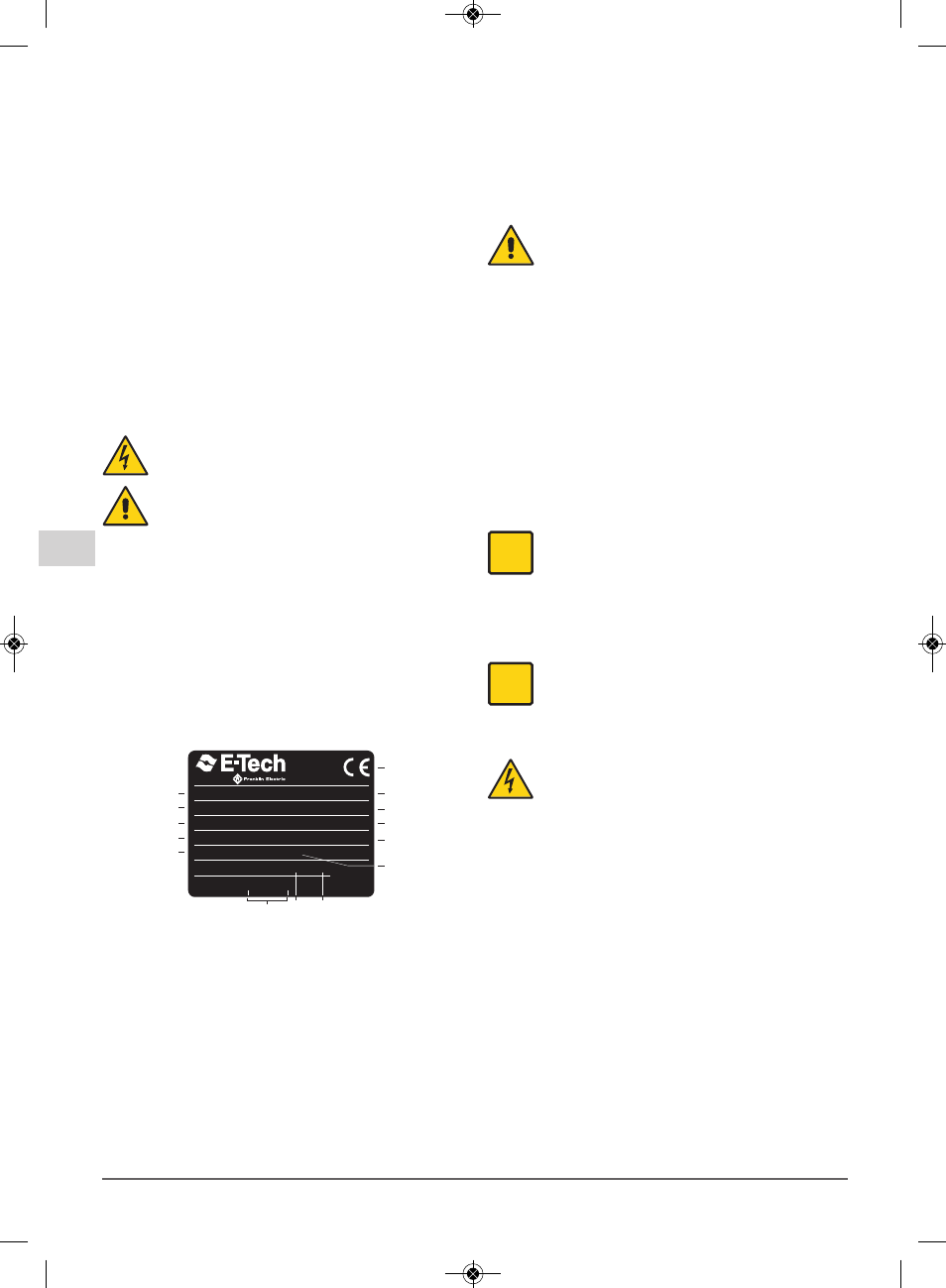

2.3 Σήμανση
Παρακάτω παραθέτεται ένα αντίγραφο της πινακίδας
αναγνώρισης παρούσα στο εξωτερικό της αντλίας.
3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
3.1 Τεχνικά δεδομένα
Διαστάσεις και βάρη (κεφ. 12.1).
Ονομαστική ταχύτητα 2900/3450 rpm
Προστασία IP X8
Τάση τροφοδοσίας/ Συχνότητα
230V 1~ 50 Hz
230V - 400V 3~ 50 Hz
220V 1~ 60 Hz
220V - 380V 3~ 60 Hz
Eπίπεδο ήχου στο ελάχιστο βάθος τοποθέτησης εν
ώρα λειτουργίας < 70 dB(A).
H αντλία λειτουργεί αθόρυβα όταν είναι πλήρως
βυθισμένη.
30 εκκινήσεις ανά ώρα το maximum.
4 ΑΣΦΑΛΕΙΑ
4.1 Γενικοί κανόνες συμπεριφοράς
Πριν από τη χρήση του προϊόντος , θα πρέπει να
γνωρίζετε όλες τις πληροφορίες σχετικά με την
ασφάλεια.
Θα πρέπει να διαβάσετε προσεκτικά και να ακολουθήσε-
τε όλες τις τεχνικές οδηγίες, τη λειτουργία και τις
κατευθύνσεις που περιέχονται στο παρόν για τις διάφο-
ρες φάσεις: από τις μεταφορές έως την τελική διάθεση.
Οι εξειδικευμένοι τεχνικοί θα πρέπει να συμμορφώνο-
νται με τους κανονισμούς, τους κανόνες, τα πρότυπα
και τους νόμους της χώρας στην οποία η πωλήθηκε η
αντλία.
Η συσκευή συμμορφώνεται με τους κανονισμούς ασφαλείας
σε ισχύ.
Η ακατάλληλη χρήση μπορεί να προκαλέσει τραυματι-
σμούς σε ανθρώπους και ζώα ή υλικές ζημιές.
Ο κατασκευαστής δε φέρει καμία ευθύνη σε περίπτωση
τέτοιων τραυματισμών ή ζημιών ή για χρήση σε συνθήκες
άλλες από αυτές που αναφέρονται στην πινακίδα και στις
παρούσες οδηγίες.
Τηρήστε το χρονοδιάγραμμα της συντήρησης και
έγκαιρη αντικατάσταση των φθαρμένων ή
κατεστραμμένων τμημάτων , επιτρέποντας στο
μηχάνημα να λειτουργεί πάντα υπό τις καλύτερες
συνθήκες.
Χρησιμοποιήστε αποκλειστικά γνήσια ανταλλα-
κτικά που παρέχονται από
Vertical S.r.l.
από
εξουσιοδοτημένο διανομέα.
Μην αφαιρείτε ή τροποποιείτε πινακίδες που
έχουν επικολληθεί από τον κατασκευαστή της
συσκευής.
Η μονάδα δεν πρέπει να τεθεί σε λειτουργία σε
περίπτωση ελαττωμάτων ή κατεστραμμένων εξαρ-
τημάτων.
Οι τακτικές και έκτακτες εργασίες συντήρησης,
οι οποίες προβλέπουν ακόμη και μερική αποσυ-
ναρμολόγηση της μονάδας πρέπει να πραγματο-
ποιείται μόνο μετά από την διακοπή τροφοδοσίας
ρεύματος της συσκευής.
4.2 Συστήματα ασφαλείας
Η συσκευή αποτελείται από ένα πλαίσιο που εμπο-
δίζει την επαφή με τα εσωτερικά όργανα.
4.3 Υπολειπόμενοι κίνδυνοι
Η συσκευή, λόγω σχεδιασμού και προοριζόμενης
χρήση (σε σύγκριση με την προβλεπόμενη χρήση και
τους κανόνες ασφαλείας), δεν παρουσιάζει υπολειπό-
μενους κινδύνους.
4.4 Σημάνσεις ασφαλείας και πληροφόρησης
Για αυτόν τον τύπο του προϊόντος δεν προβλέπο-
νται σημάνσεις στο προϊόν.
4.5 Μέσα ατομικής προστασίας (ΜΑΠ)
Στα πρώτα στάδια έναρξης λειτουργίας της
εγκατάστασης και συντήρησης , συνιστάται ότι οι
εγκεκριμένοι χειριστές να αξιολογούν ποιες είναι οι
κατάλληλες συσκευές για την εργασία που
περιγράφεται.
i
i
Made in Italy
XXXXXXX
Q min/max X/X m
3
/h
XXXXXXX
H max/min X/X m
IP
XX
n XXXX/min
220∆/380Y V3~50Hz
cosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
Made in Italy
Pump XXXXX
Q
XX-XX l/min
H
XX-XX m
N° XXXXXXX
H min XX m
H max XX m
Capacitor XX uF XX V
XXXXX V
XX A
Tmax °C
Continuos Duty
Cl XX IP 68
Motor
X
~
XX Hz
P1 XX kW
1
2
3
8
5
7 10 14
16
15
3
3
4
6
1 τύπος αντλίας
2 κατανάλωση
3 Μανομετρικό
4 Ισχύς
5 Τάση
6 ένταση
7 συμπυκνωτής
8 συχνότητα
10 προστασία
14 προστασία
15 σειριακός αριθμός
16 πιστοποίηση
