Sidan 39 / 80
ED, EG Rev. 2 - Drift/installationsanvisningar
S
Märke
Obligatorisk personlig skyddsutrustning
SKYDD AV HÄNDERNA
(handskar för skydd mot kemiska,
termiska och mekaniska risker)
5 TRANSPORT OCH FÖRFLYTTNING
Produkten är förpackad för att hålla innehållet helt.
Undvik att placera överdrivna vikter på lådan under
transporten. Se till att lådan inte kan röra sig fritt
under transporten och att transportfordonet är läm-
pligt för emballagens totala yttermått.
Fordonen för transport av den förpackade pumpen
ska vara anpassade för produktens mått och vikt.
5.1 Förflyttning
Förflytta emballaget försiktigt, eftersom det inte får
utsättas för stötar.
Undvik att stapla annat material på emballagen efter-
som det kan försämra skicket på pumpen.
Om vikten överstiger 25 kg ska emballaget lyftas av
två personer samtidigt.
6 INSTALLATION
6.1 Totalmått
För apparatens totalmått, se den tekniska katalogen.
6.2 Miljökrav och mått på installationsplatsen
Kunden ska förbereda installationsplatsen på lämpligt
sätt för en korrekt installation och i enlighet med
konstruktionskraven (elanslutningar osv...).
Det är strikt förbjudet att installera och driftsätta
maskinen i potentiellt explosiva omgivningar.
6.3 Uppackning
Kontrollera att apparaten inte har skadats
under transporten.
När maskinen väl har packats upp, ska förpackning-
smaterialet avlägsnas och/eller återanvändas enligt
de bestämmelser som gäller i det land där apparaten
ska användas.
6.4. Installation
Den inre diametern på tryckledningen får aldrig vara
mindre än diametern på pumpens anslutning:
G 1
1
/
2
(DN 40) för ED, EDV, EGN.
G 2
(DN 50) för EGT, EGF.
VARNING:
Pumparna
skall
lyftas
samt
transporteras i avsett handtag för detta ändamål
och ej genom dragning i den elektriska kabeln.
Placera pumpen vertikalt på botten av pumpgropen,
om för mycket föroreningar finnes måste pumpen
placeras en bit upp.

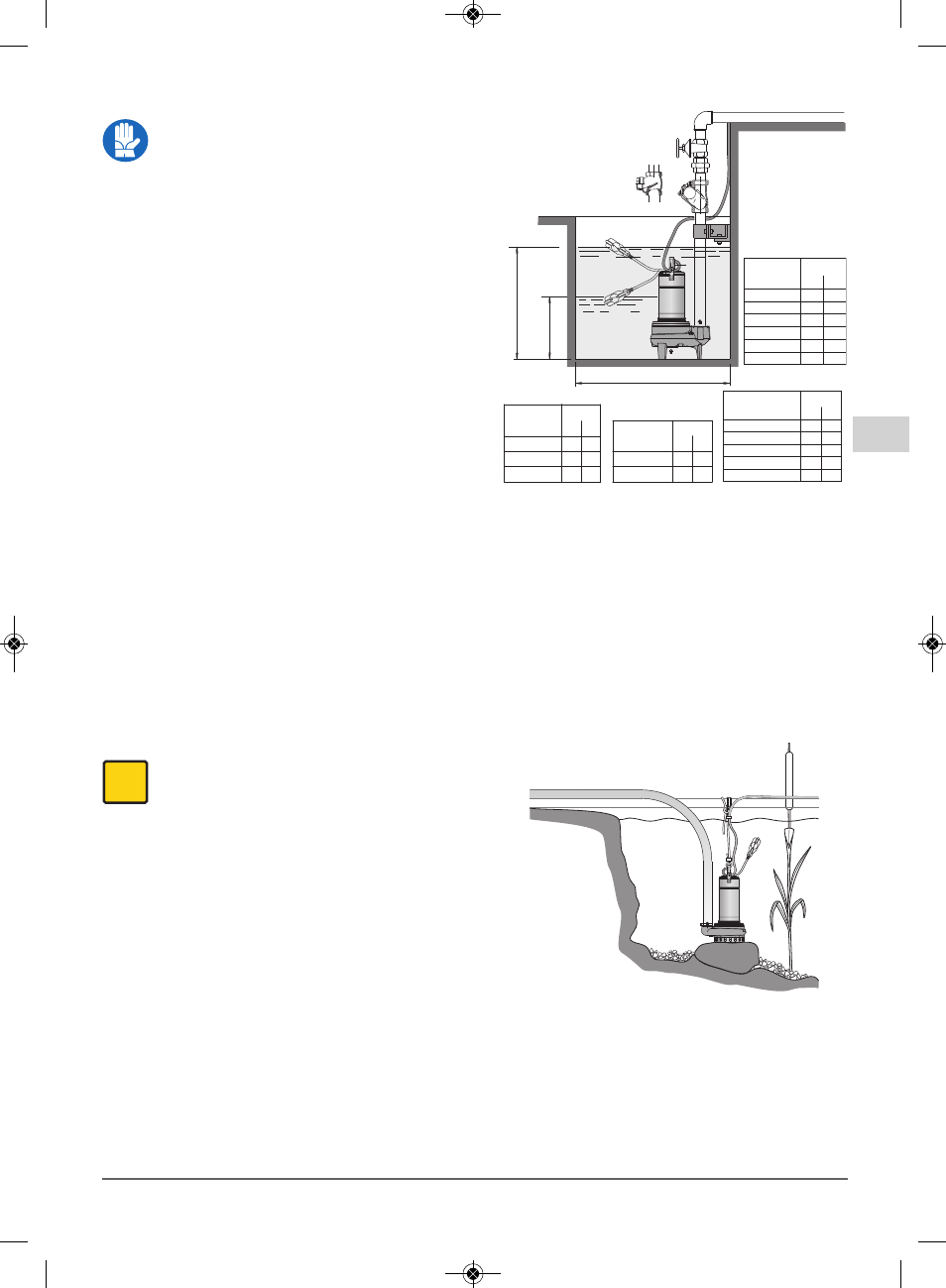

6.5. Stationär installation
I rörledningen skall en backventil monteras för att
förhindra returflöde. (kulventil och klappventil för
EGN).
Vid stationär installation skall en backventil monteras
för att undvika returflöde i tryckledningen.
Förbered för möjligheten att demontera pumpen utan
att tömma rörledningen (om nödvändigt, montera en
avstängningsventil samt en unionskoppling).
När pumpen är monterad skall rörledningen fästas så
att den ej belastar pumpen.
Om små partiklar förväntas från bottenunderlaget
måste ett stöd monteras för att hålla pumpen upprätt.
6.6. Transportabel installation
Placera pumpen vertikalt på botten av pumpgropen,
om för mycket föroreningar finnes måste pumpen pla-
ceras en bit upp.
När tryckledning av plaströr eller slang användes
skall pumpen säkras med ett rep eller dylikt i
bärhandtaget.
En säkerhetslina eller kedja av icke lättförstörbart
material skall alltid användas för att säkra en
svävande pump.
i
min 550 x 550
3.93.037/3
h
max
h
min
mm
h
min
h
max
h
min
h
max
205
220
220
245
265
265
410
425
425
450
470
470
GQR 10-10
GQR 10-12
GQR 10-14
GQR 10-16
GQR 10-18
GQR 10-20
mm
h
min
h
max
mm
mm
mm
3.93.004/1
GQR
GQS, GQV 50-9
GQS, GQV 50-10
515
530
260
275
GQS, GQV 50-11
555
300
GQS, GQV 50-13
575
320
320 575
GQS, GQV 50-15
GMC 50...
GMV 50...
500
500
180
180
GMC 50-65..
505
185
GMC 50-65..
505
185
mm
h
min
h
max
225
240
240
265
285
315
330
330
355
375
h
max
h
min
min 300 x 250
3.93.037/3
GQRM 10-10 GF
GQRM 10-12 GF
GQRM 10-14 GF
GQRM 10-16 GF
GQRM 10-18 GF
GXV(M) 40-7
GXV(M) 40-8
508
533
248
273
GXV(M) 40-9 533 273
GXC(M) 40-10
GXC(M) 40-13
508
533
248
273
M
1
4.67.380
h
max
h
min
h
max
h
min
min 550 x 550
3.93.037/3
h
max
h
min
mm
h
min
h
max
h
min
h
max
205
220
220
245
265
265
410
425
425
450
470
470
EGN 4
EGN 5
EGN 7
EGN 9
EGN 11
EGN 15
mm
mm
mm
3.93.004/1
EGN
EGT, EGF 5
EGT, EGF 7
EGT, EGF 9
EGT, EGF 11
EGT, EGF 15
515
530
260
275
555
300
575
320
320 575
mm
h
min
h
max
225
240
240
265
285
315
330
330
355
375
h
max
h
min
min 300 x 250
3.93.037/3
GQRM 10-10 GF
GQRM 10-12 GF
GQRM 10-14 GF
GQRM 10-16 GF
GQRM 10-18 GF
EDV 5
EDV 7
EDV 9
ED 5
ED 9
508
533
248
273
533 273
508
533
248
273
M
1
4.67.380
h
max
h
min
h
max
h
min
On
Off
TYPE
TYPE
TYPE
TYPE
