Con contenuto di corpi solidi o con fibre lunghe
impiegare solo le esecuzioni con girante arretrata (a
vortice) EDV, EGT, EGF.
- Massima temperatura del liquido: 35 °C.
- Massima densità del liquido: 1100 kg/m
3
.
- Dimensioni minime pozzetto d’installazione:
0,55x0,55 m; profondità 0,5 m.
- Minima profondità di immersione vedere paragrafo
6.5 o 6.6.
- Massima profondità di immersione 5 m.
Per l’utilizzo all’esterno il cavo di alimentazione
deve avere una lunghezza di almeno 10 m.
2.2 Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito esclusi-
vamente per l’uso descritto nel par. 2.1.
Non usare la pompa su stagni, vasche,
piscine, quando nell’acqua si trovano per-
sone.
La pompa non può essere usata in un
ambiente esplosivo o infiammabile.
È
assolutamente
vietato
l’impiego
dell’apparecchio per usi impropri, e modalità
di uso non previste dal presente manuale.
L’utilizzo improprio del prodotto deteriora le caratteri-
stiche di sicurezza e di efficienza dell’apparecchio,
Vertical S.r.l. non può essere ritenuta responsabile
per guasti o infortuni dovuti all’inosservanza dei divie-
ti sopracitati.
2.3 Marcatura

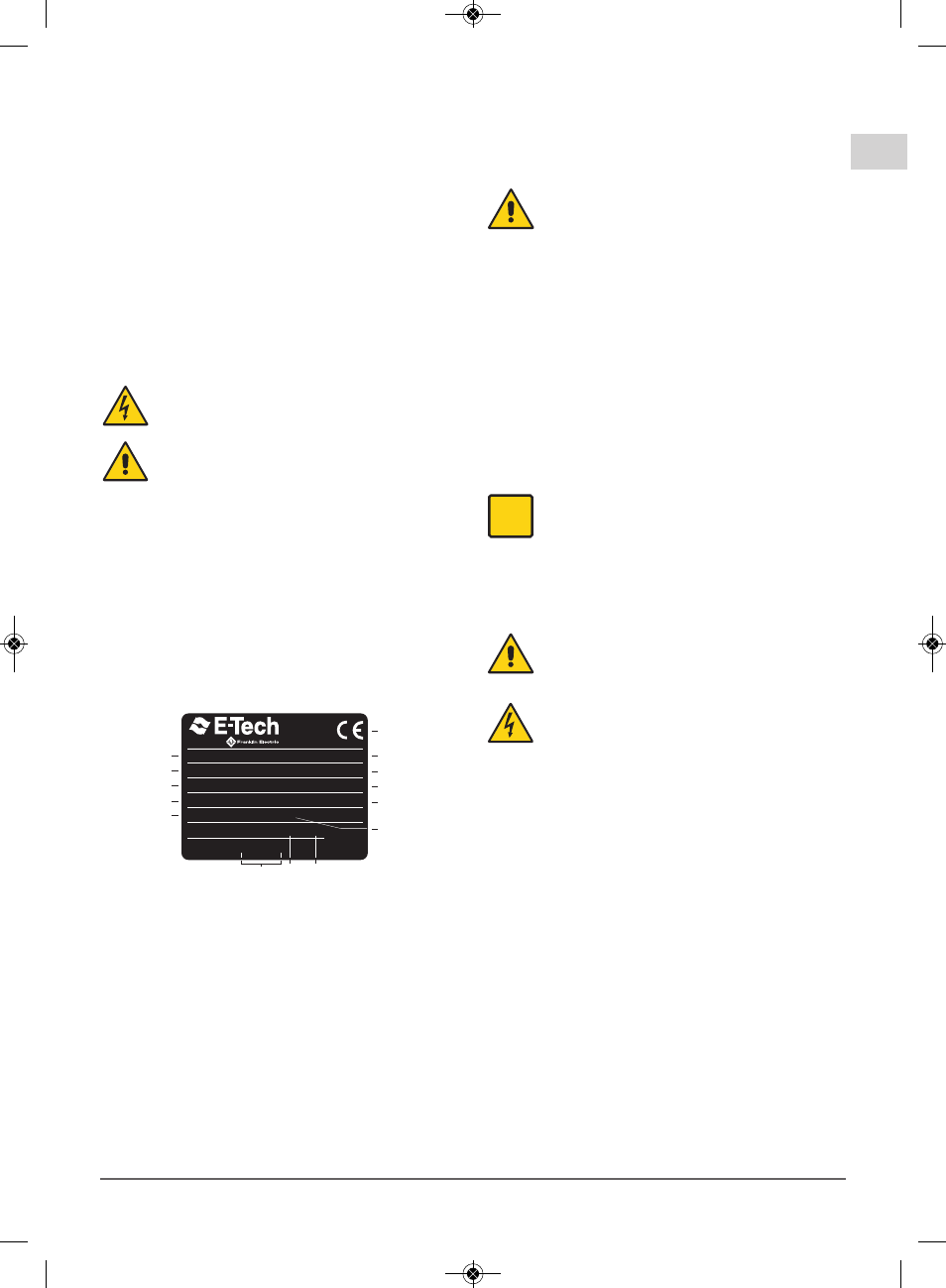

Di seguito una copia della targhetta di identificazione
presente sull’involucro esterno della pompa.
3 CARATTERISTICHE TECNICHE
3.1 Dati tecnici (esecuzione standard)
Velocità nominale 2900/3450 rpm
Protezione IP X8 (per immersione continua).
Tensione di alimentazione/ Frequenza
230V 1~ 50 Hz
230V - 400V 3~ 50 Hz
220V 1~ 60 Hz
220V - 380V 3~ 60 Hz
Pressione sonora con la minima profondità di
immersione: < 70 dB (A).
La rumorosità scompare con la pompa sommersa.
Avviamenti/ora max: 30 ad intervalli regolari.
4 SICUREZZA
4.1 Norme comportamentali generiche
Prima di utilizzare il prodotto è necessario
conoscere tutte le indicazioni riguardanti la
sicurezza.
Si deve leggere attentamente e seguire tutte
le istruzioni tecniche, di funzionamento e le
indicazioni qui contenute per i differenti
passaggi: dal trasporto allo smaltimento finale.
I tecnici specializzati sono tenuti al rispetto dei
regolamenti, regolamentazioni, norme e leggi
del paese in cui la pompa è venduta.
L’apparecchio è conforme alle vigenti norme
di sicurezza.
L’uso improprio può comunque provocare
danni a persone, cose o animali.
Il fabbricante declina ogni responsabilità in
caso di tali danni o da uso in condizioni diver-
se da quelle indicate in targa e nelle presenti
istruzioni.
Rispettare la cadenza degli interventi di
manutenzione e la tempestiva sostituzione dei
pezzi danneggiati o usurati, permette
all’apparecchio di lavorare sempre nelle
migliori
condizioni.
Usare
solo
ed
esclusivamente pezzi di ricambio originali
forniti da Vertical S.r.l. o da un distributore
autorizzato.
Non rimuovere o alterare le targhe apposte
dal fabbricante sull’apparecchio.
L’apparecchio non deve essere messo in
funzione in caso di difetti o parti danneggiate.
Le operazioni di manutenzione ordinaria e
straordinaria, che prevedono uno smontaggio
anche parziale dell’apparecchio, devono
essere effettuate solo dopo aver interrotto l’a-
limentazione dell’apparecchio stesso.
4.2 Dispositivi di sicurezza
L’apparecchio è costituito da una scocca esterna che
impedisce contatti con gli organi interni e gli elementi
in tensione.
4.3 Rischi residui
L’apparecchio, per progettazione e destinazione
d’uso (rispetto uso previsto e norme di sicurezza),
non presenta rischi residui.
4.4 Segnaletica di sicurezza e informazione
Per questo tipo di prodotto non è prevista segnaletica
sul prodotto.
4.5 Dispositivi di protezione individuale (DPI)
Nelle fasi di installazione avviamento e manutenzio-
ne si consiglia agli operatori autorizzati di valutare,
quali siano i dispositivi idonei al lavori descritti.
Nelle operazioni di manutenzione ordinaria e straor-
dinaria, in cui si prevedere di togliere il filtro, è previ-
sto l’uso dei guanti per la protezione delle mani.
i
IT
ED, EG Rev. 2 - Istruzioni originali
Pagina 3 / 80
Made in Italy
XXXXXXX
Q min/max X/X m
3
/h
XXXXXXX
H max/min X/X m
IP
XX
n XXXX/min
220∆/380Y V3~50Hz
cosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
Made in Italy
Pump XXXXX
Q
XX-XX l/min
H
XX-XX m
N° XXXXXXX
H min XX m
H max XX m
Capacitor XX uF XX V
XXXXX V
XX A
Tmax °C
Continuos Duty
Cl XX IP 68
Motor
X
~
XX Hz
P1 XX kW
1
2
3
8
5
7 10 14
16
15
3
3
4
6
1 Tipo
2 Portata
3 Prevalenza
4 Potenza nominale
5 Tensione di alim.
6 Corrente
7 Condensatore
8 Frequenza
10 Classe isol.
14 Protezione
15 Matricola
16 Certificazioni
