55
4 .1 Generelle bemerkninger
Elektrisk tilkopling bør utføres av en godkjent elektriker i
tråd med gjeldende forskrifter.
Nettspenning, strøm og cos φ er oppgitt på motor platen
som må oppbevares innen det elektriske panelet.
m
Motorene må være jordede og koplet til det
elektriske panelet
4 .2 Kontroll av Rotasjonsretning
Når pumpen har blitt koblet til strømforsyningen, må
tilpasning av rotasjonsretning skje på følgende måte:
1. Start pumpen og sjekk at toppen koblet til sluseventil
ikke er fullstendig lukket.
2. Stopp pumpen og bytt to av fase tilkoplingene med
hverandre.
3. Start pumpen og gjenta trinn 1, da med sluseventil i
samme posisjon.
4. Stopp pumpen.
Foreta en sammenlikning av resultatene oppnådd i steg
1 og 3. Koplingen som viser høyeste topp er den riktige.
Merknad: Pumpenmå ikke startes før oppsugings
funksjon er helt nedsenket.
5 . PUMPE INSTALLASJON
m
Før hvilket som helst arbeid tar til ved pumpe
eller motor, kontroller at strømtilførselen har blitt
koblet ut slik at denne ikke kan slå seg på ved
uhell.
5 .1 Montering av pumpe med motor
Plasser pumpen på motoren slik at de er posisjonert
langs samme akse og sett inn motoraksel i pumpens
akselsjakt; koplingen må ikke tvinges med håndmakt.
Stram skruene eller mutterne som diagonalt fester
pumpe-motor flensene med et drivmoment, som
beskrevet i følgende tabell.
Motor type Skrue
Drivmoment
Nm
Motor 4" M8 18
Motor 6" M12 100
Motor 8" M16 200
5 .2 Tømme rør
Hvis pumpen allerede er koplet til tømme røret og du benytter en
kjede rørtang, stram pumpen ved kun å holde den ved tømme
åpningen.
De gjengede rørene må kobles sammen for slik å kunne tåle at
de skrues løs grunnet start og stopp av pumpen.
Gjeng ved rørene, som skal skrues inn i pumpen, bør ikke være
lengre enn pumpegjeng.
Stram til montert skrue etter å ha skrudd røret inn i tømme
åpningen, for slik å kunne unngå at første stykket av røret løsner,
se Fig. 3.
Når plastikk rør benyttes, bør pumpen sikres ved et ubelastet tau
som festes ved tømme åpningen, se Fig. 3
001
14016 09/2008
001
14016 06/2010

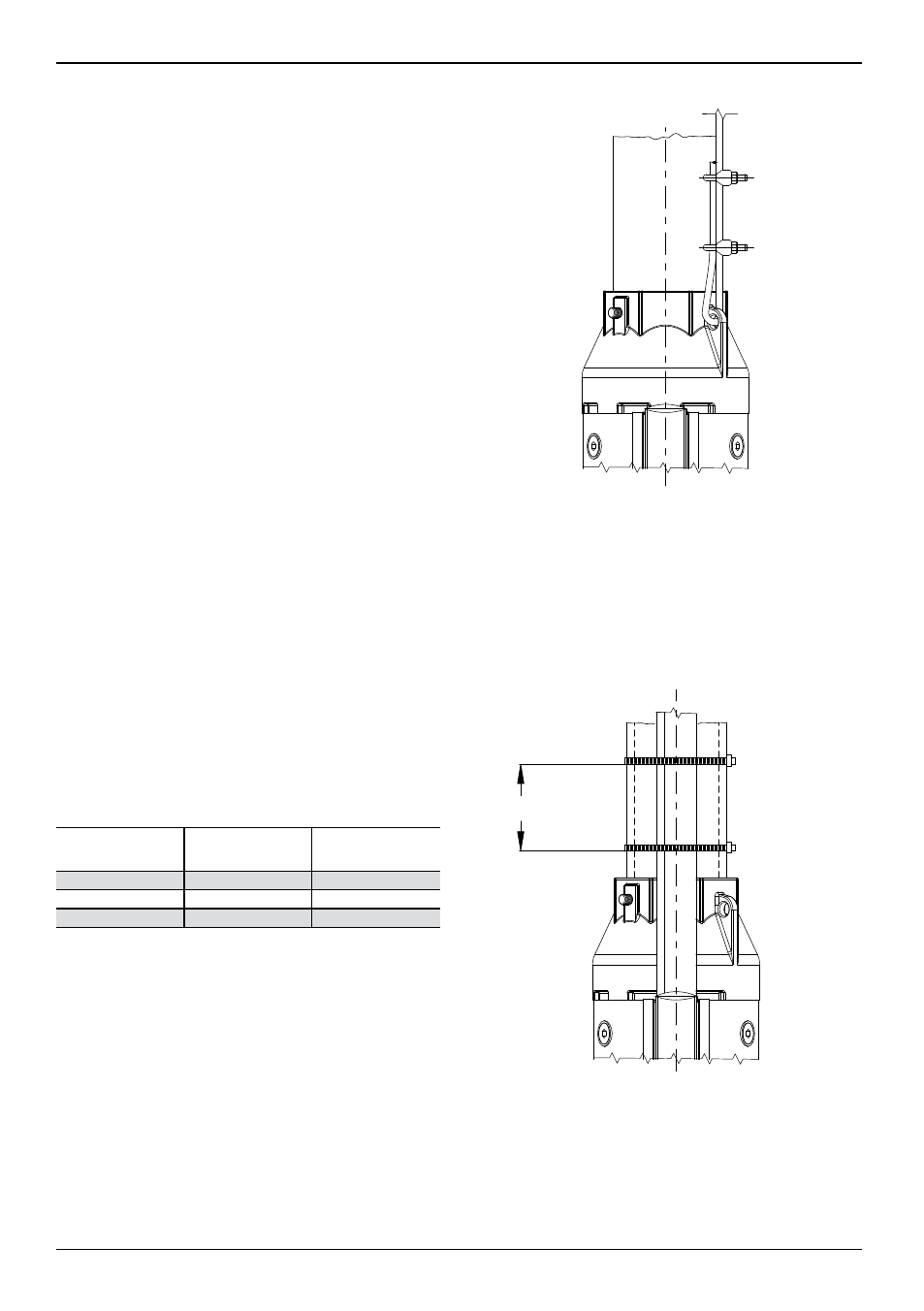

Fig. 3
5 .3 Justering av kabler
Bruk kabelklemmer for hver 3. meter for å feste kabelen
til støttetauet
eller til tømmerøret.
Bruk kabelklemmer i plastikk som vist i Fig. 4.
Kutt av resterende del av klemmen når en kabel har blitt
festet.
3mt
3mt
001
14019 09/2008
001
14019 06/2010
Fig. 4
Strekk ikke de elektriske kablene eller støttetauet i tilfelle
plastikk rør brukes for slik å kunne unngå at den elektriske
kabelen slites. Kabelen kan slites grunnet strekk i plastikk
rørene på grunn av tyngden fra vannet som oppbevares
i disse.
