1. DOSTAWA I PRZECHOWYWANIE
1 .1 Dostawa
Pompy głębinowe są dostarczane w oryginalnym
opakowaniu, w którym powinny pozostać do momentu
instalacji. Nie wolno zginać niezapakowanej pompy,
ponieważ może to spowodować jej nieprawidłowe
ustawienie i uszkodzenie.
Tabliczka znamionowa dostarczana luzem wraz z pompą
powinna być zamocowana w pobliżu elektrycznego
sprzętu sterującego.
Pompa nie może być narażona na niepotrzebne
uderzenia i zgniecenia.
1.2 Magazynowanie i postępowanie z
urządzeniem
Temperatura przechowywania:
Pompa: od -20°C do +60°C
Pompa nie powinna być narażona na bezpośrednie
działanie promieni słonecznych.
Jeżeli pompa nie została zapakowana, należy ją
przechowywać w pozycji poziomej i odpowiednio
podeprzeć lub w pozycji pionowej, aby uniemożliwić
przemieszczenie pompy. Podczas przechowywania

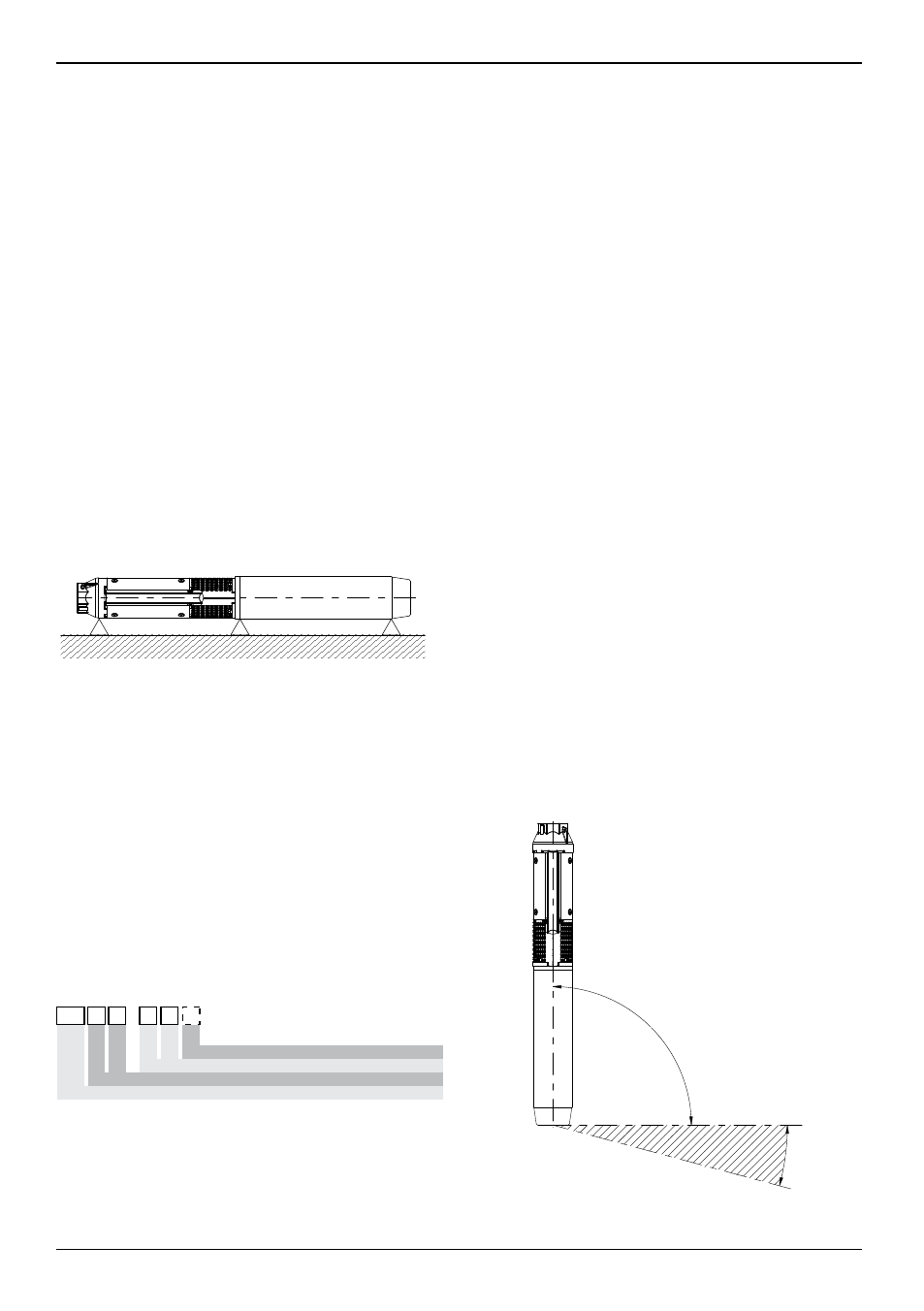

pompa może być podparta, jak pokazano na rys. 1.
001
14017 09/2008
001
14017 06/2010
Rys. 1
Jeżeli pompa nie jest używana w pozycji pionowej,
należy zapewnić odpowiednie podparcie z boku pompy
oraz z boku silnika. Należy pamiętać, że środek ciężkości
będzie się różnić w zależności od rodzaju pompy.
2 . DANE OGÓLNE
2 .1 Opis ogólny
Pompy głębinowe są pompami wielostopniowymi, których
kierunek obrotów jest przeciwny do ruchu wskazówek
zegara (patrząc od góry pompy) i które są bezpośrednio
połączone ze specjalnymi silnikami głębinowymi (zgodnie
z normami NEMA).
Kod identyfikacyjny pompy
2 .2 Zastosowania
Pompy głębinowe przeznaczone są do szerokiego
zakresu zastosowań, takich jak zaopatrzenie w wodę
domów prywatnych, systemy wodne i zastosowania
przemysłowe.
Pompy te są niezbędne w przypadku obniżania poziomu
wód gruntowych, jak również do podnoszenia ciśnienia w
systemie wodnym.
Należy zanurzyć pompę całkowicie pod powierzchnią
wody, zarówno w przypadku instalacji w pozycji poziomej,
jak i pionowej. Patrz pkt 3.1 Limity ustawienia.
2.3 Tłoczone ciecze
Tłoczone ciecze muszą być czyste, odpowiednie do
elementów i materiałów pompy oraz pozbawione cząstek
stałych i włókien.
Maksymalna zawartość piasku w wodzie nie może
przekraczać 100 g/m³. Większa zawartość piasku w
wodzie zmniejsza żywotność pompy i zwiększa ryzyko
zatkania.
W przypadku tłoczenia cieczy o gęstości większej od
gęstości wody, należy zastosować silniki o odpowiednio
większej mocy.
3. INSTALACJA / PRZYGOTOWANIE
3 .1 Limity ustawienia
m
Jeżeli pompa ma być zainstalowana w miejscu,
w którym jest ona dostępna dla ludzi, należy
zabezpieczyć wszelką możliwość kontaktu
ze sprzęgłem. Pompa może być na przykład
wyposażona w tarczę ochronną.
Pompa nadaje się do montażu zarówno w pionie i
poziomie, jednak
nigdy nie powinna być instalowana
pochylona w dół, patrz rys. 2.
Uwaga: Podczas pracy sekcja ssąca musi być zawsze
całkowicie zanurzona.
W szczególnych warunkach może być konieczne
zanurzenie pompy jeszcze głębiej, w zależności od
warunków pracy pompy, a także od temperatury i wartości
NPSH (antykawitacyjnej nadwyżki wysokości ssania).
001
14018 09/2008
001
14018 06/2010
Rys. 2
Version completely in AISI 316
Number of stages
Rated flow rate m³/h
Type of pump
... 7
N
/
8
1 5
Version vollkommen aus AISI 316
Stufennummer
Nenndurchfluss m³/h
Pumpentyp
... 7
N
/
8
1 5
Version complètement en AISI 316
Numéro de stages
Débit nominal m³/h
Type de pompe
... 7
N
/
8
1 5
Versiòn completamente en AISI 316
Nùmero de estadios
Capacidad nominal m³/h
Tipo de bomba
... 7
N
/
8
1 5
Wersja wykonana całkowicie ze stali AISI 316
Liczba stopni
Przepływ znamionowy m³/h
Rodzaj pompy
... 7
N
/
8
1 5
Версия полностью из AISI 316
Количество ступеней
Номинальный расход, м³/ч
Тип насоса
... 7
N
/
8
1 5
Versione completamente in AISI 316
Numero di stadi
Portata nominale m³/h
Tipo di pompa
... 7
N
/
8
1 5
Version fuldstændigt i AISI 316
Antal trin
Nominel flowhastighed m³/h
Pumpetype
... 7
N
/
8
1 5
Versio AISI 316
Vaiheiden määrä
Nimellinen tilavuusvirta m³/h
Pumpun tyyppi
... 7
N
/
8
1 5
Έκδοση πλήρης από AISI 316
Αριθμός βαθμιδών
Μετρώμενος ρυθμός ροής m³/h
Τύπος αντλίας
... 7
N
/
8
1 5
Versie volledig van AISI 316
Aantal trappen
Nominale stromingssnelheid m³/u
Type pomp
... 7
N
/
8
1 5
Komplett versjon i AISI 316
Antall stadier
Rangert pumpeytelse m³/h
Type pumpe
... 7
N
/
8
1 5
Versão completamente em AISI 316
Número de estágios
Taxa do caudal nominal m³/h
Tipo de bomba
... 7
N
/
8
1 5
Version helt i AISI 316
Antal steg
Nominell flödeshastighet m³/h
Typ av pump
... 7
N
/
8
1 5
