35
4 .1 Generelle bemærkninger
De elektriske tilslutninger skal udføres af en godkendt
elektriker i overensstemmelse med de gældende
forskrifter.
Forsyningsspænding, strøm og cos φ er anført på
motorskiltet, som skal være anbragt på el-tavlen.
m
Motoren skal være jordforbundet og forbundet
til el-tavlen.
4 .2 Kontrol af rotationsretning
Efter pumpens tilslutning til strømforsyningen fastslås
den nuværende rotationsretning på følgende vis:
1. Start pumpen og kontrollér den ydede løftehøjde for
ikke helt lukket skydeventil.
2. Stop pumpen og byt om på to af fasetilslutningerne.
3. Start pumpen og gentag trin 1 med skydeventilen i
den samme position.
4. Stop pumpen.
Sammenlign resultaterne fra trin 1 og trin 3. Tilslutningen,
som leverer den højeste løftehøjde, er den korrekte.
Bemærk: Pumpen må aldrig startes før sugestykket er
helt dækket af vand.
5 . PUMPEINSTALLATION
m
Sørg for at strømforsyningen er blevet koblet
fra, og ikke ved et uheld kan slås til igen, før
indgreb på pumpen eller motoren påbegyndes.
5 .1 Pumpens montering med motoren
Placér pumpen på motoren, så disse placeres langs den
samme akse, og sæt motorakslen i pumpeakslens led:
koblingen må ikke forceres.
Stram skruerne eller møtrikkerne, som fastholder pumpe-
motorflangerne diagonalt, med et drivmoment som anført
i nedenstående tabel.
Motortype Skrue Drivmoment Nm
Motor 4" M8 18
Motor 6" M12 100
Motor 8" M16 200
5 .2 Forsyningsrørledninga
Hvis pumpen allerede er sammenkoblet med
forsyningsrørledningen og der anvendes en kæderørtang, skal
pumpen strammes ved kun at holde den i forsyningsmundingen.
De gevindskårne rør skal forbindes således at de kan
modstå den løsningsvirkning som opstår i forbindelse
med at pumpen startes og stoppes.
Rørets gevindskæring, som skal skrues i pumpen, må
ikke være længere en pumpens gevindskæring.

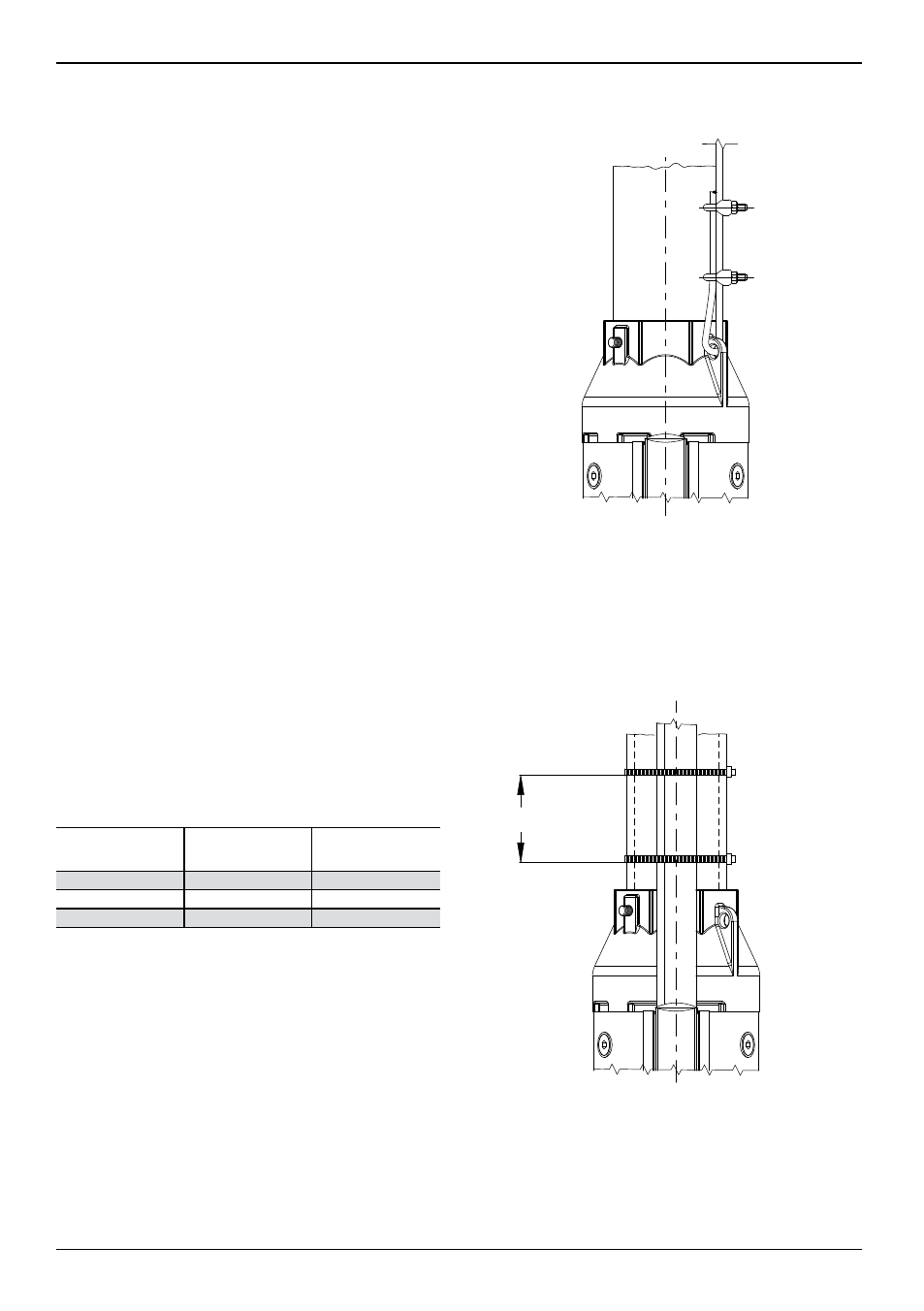

Efter at røret er blevet skruet fast i forsyningsmundingen
skal låseskruen strammes til, så løsrivning af rørets
første afsnit undgås, jfr. Fig. 3.
Hvis der anvendes plastikrør skal pumpen sikres med en
ubelastet line, som skal fastgøres til forsyningsmundingen,
jfr. Fig. 3
001
14016 09/2008
001
14016 06/2010
Fig. 3
5.3 Kabelfittings
Anvend kabelklips hver 3. meter, til fastgøring af kablet til
understøtningsrebet eller til forsyningsledningen.
Anvend plastikkabelklips som vist i Fig. 4.
Klip klipsens overskydende del af, når kablet er blevet
fastgjort.
3mt
3mt
001
14019 09/2008
001
14019 06/2010
Fig. 4
Undlad at strække den elektriske ledning og
understøtningsrebet, hvis der anvendes plastikrør, for at
undgå, at der kan opstå brud på den elektriske ledning
fordi plastikrørene strækkes på grund af vægten af
