5
La tensione di alimentazione, la corrente e il cos φ
appaiono sulla targhetta motore da conservare nel
quadro elettrico.
m
Il motore deve essere messo a terra e collegato
al quadro elettrico.
4 .2 Controllo del senso di rotazione
Una volta collegata all’alimentazione elettrica,
determinare il senso di rotazione come segue:
1. Avviare la pompa e controllare la prevalenza fornita
con saracinesca non completamente chiusa.
2. Fermare la pompa e scambiare i collegamenti di due
fasi.
3. Avviare la pompa e ripetere il punto 1 con saracinesca
nella stessa posizione.
4. Fermare la pompa.
Confrontare i risultati ottenuti dopo aver eseguito i punti 1
e 3. Il collegamento corretto è quello che da la massima
prevalenza.
Nota: La pompa non può essere avviata fino a che il
supporto di aspirazione non è stato completamente
sommerso.
5 . INSTALLAZIONE DELLA POMPA
m
Prima di iniziare qualsiasi lavoro sulla pompa
o sul motore assicurarsi di aver disinserito
l’alimentazione elettrica e che non possa essere
reinserita accidentalmente.
5 .1 Assemblaggio della pompa con Motore
Posizionare la pompa sul motore in modo che siano
sullo stesso asse e inserire l'albero motore nel giunto
dell'albero pompa senza che l'accoppiamento risulti
forzato.
Serrare le viti o dadi che fissano le flange pompa-motore
diagonalmente con una coppia di serraggio come indicato
nella tabella sottostante.
Tipo motore
Vite
Coppia di
serraggio Nm
Motore 4"
M8
18
Motore 6"
M12
100
Motore 8"
M16
200
5 .2 Tubazione di mandata
Se la pompa è già accoppiata alla tubazione di mandata
e si usa una chiave a catena per tubi, la pompa dovrà
essere stretta solo afferrandola per la bocca di mandata.
I tubi filettati dovranno essere collegati in modo da
contenere l’azione a svitare dovuta all’avviamento/
arresto della pompa.
Il filetto del tubo che si avvita alla pompa non deve essere
più lungo del filetto della pompa.

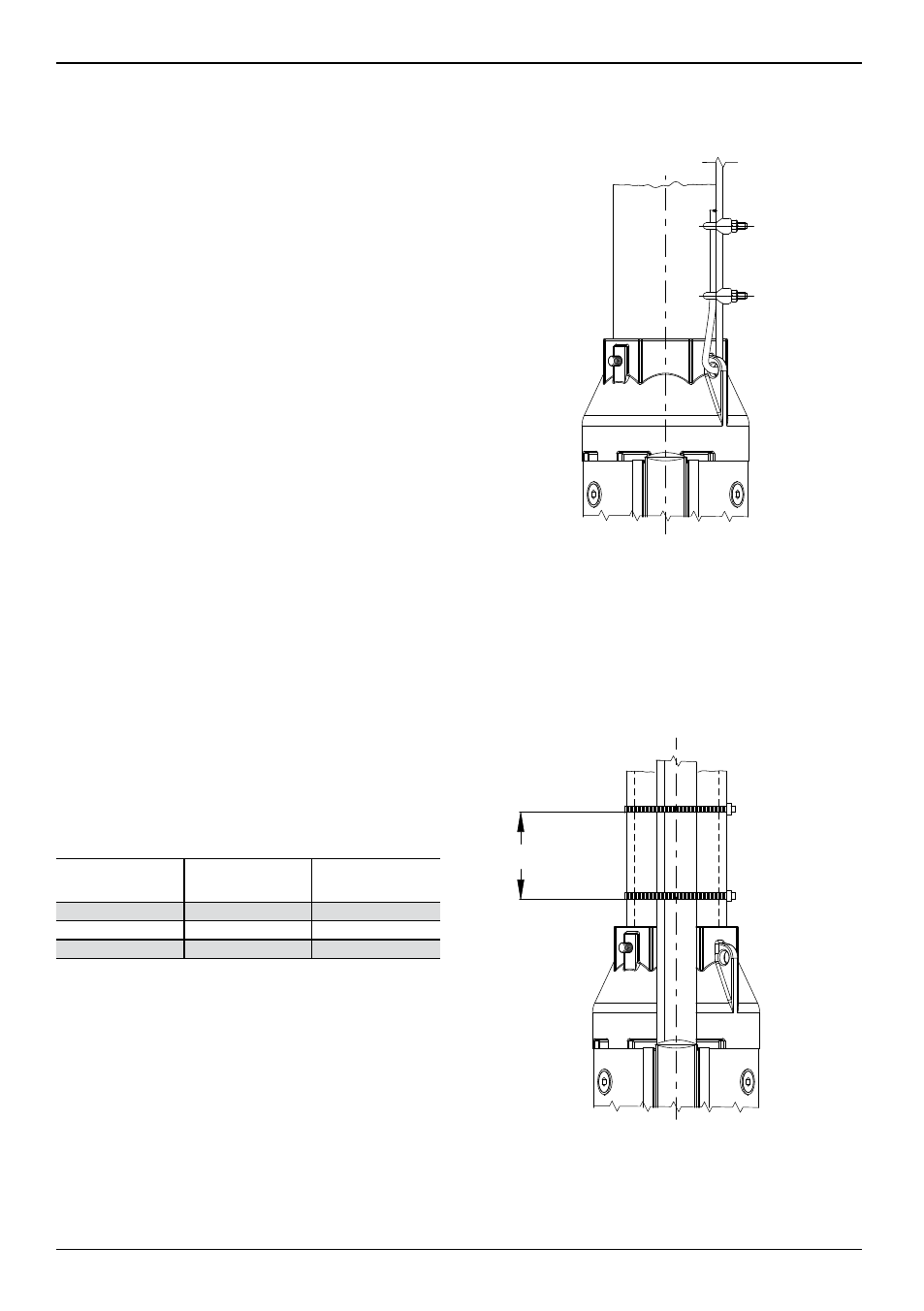

Dopo l'avvitamento del tubo nella bocca di mandata
serrare la vite posta per impedire l'allentamento del primo
tratto di tubazione, vedi Fig. 3.
Quando si utilizzano tubi in plastica, assicurare la pompa
con una fune non in tensione collegata alla bocca di
mandata, come in Fig. 3.
001
14016 09/2008
001
14016 06/2010
Fig. 3
5 .3 Sistemazione del cavo
Per fissare il cavo sulla fune di sostegno o sulla tubazione
di mandata bisogna usare delle fascette da posizionare
ogni 3 metri.
Usare delle fascette in plastica come indicato in Fig. 4.
Una volta fermato il cavo, tagliate la sporgenza della
fascetta.
3mt
3mt
001
14019 09/2008
001
14019 06/2010
Fig. 4
Nel caso che il tubo sia di plastica, bisogna lasciare il
cavo elettrico e la fune di sostegno non in tensione onde
