ESM-CDV User ’s Manual
30 ESM-CDV User ’s Manual

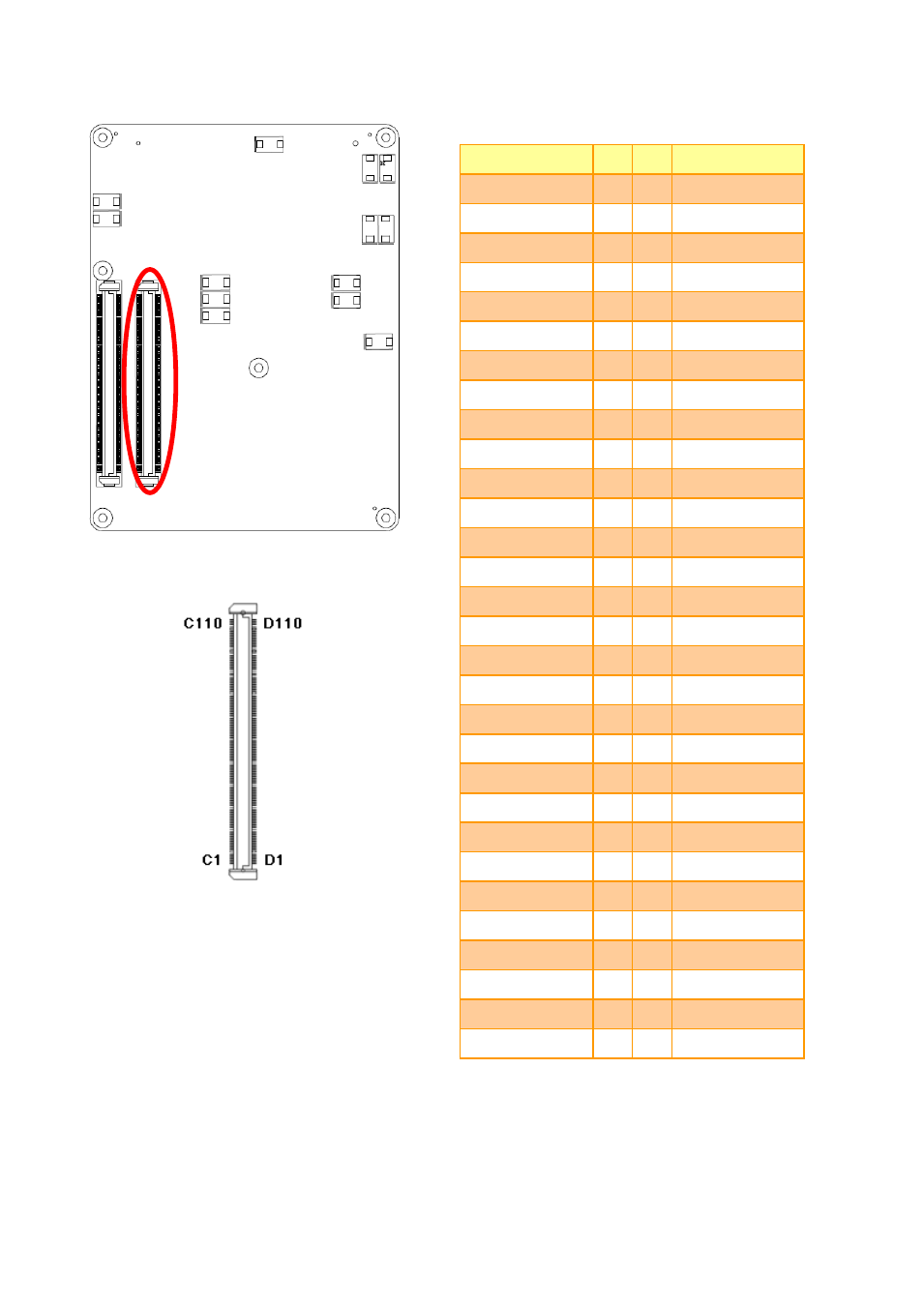

Signal PIN PIN Signal
GND C31 D31 GND
PCI_AD14 C32 D32 PCI_PAR
PCI_C/BE1# C33 D33 PCI_SERR#
PCI_PERR# C34 D34 PCI_STOP#
PCI_LOCK# C35 D35 PCI_TRDY#
PCI_DEVSEL# C36 D36 PCI_FRAME#
PCI_IRDY# C37 D37 PCI_AD16
PCI_C/BE2# C38 D38 PCI_AD18
PCI_AD17 C39 D39 PCI_AD20
PCI_AD19 C40 D40 PCI_AD22
GND C41 D41 GND
PCI_AD21 C42 D42 PCI_AD24
PCI_AD23 C43 D43 PCI_AD26
PCI_C/BE3# C44 D44 PCI_AD28
PCI_AD25 C45 D45 PCI_AD30
PCI_AD27 C46 D46 PCI_IRQC#
PCI_AD29 C47 D47 PCI_IRQD#
PCI_AD31 C48 D48 PCI_CLKRUN#
PCI_IRQA# C49 D49 NC
PCI_IRQB# C50 D50 PCI_CLK
GND C51 D51 GND
NC C52 D52 NC
NC C53 D53 NC
NC C54 D54 NC
NC C55 D55 NC
NC C56 D56 NC
NC C57 D57 NC
NC C58 D58 NC
NC C59 D59 NC
GND C60 D60 GND
