Lpc connector (jlpc1), Spi connector (jspi1) – Avalue EBM-BYT User Manual
Page 32

EBM-BYT
User’s Manual
32 EBM-BYT
User’s Manual

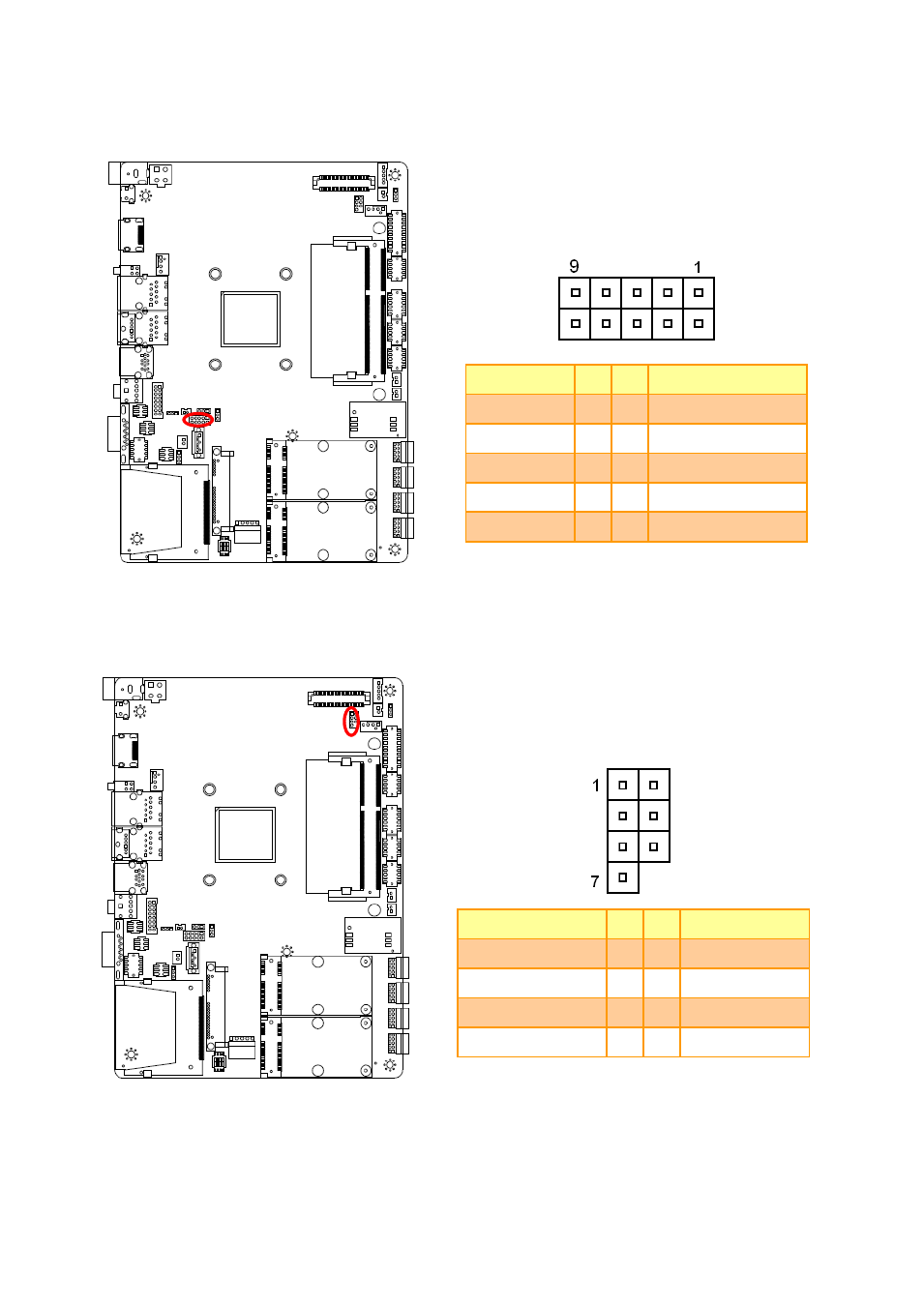

2.3.24
LPC connector (JLPC1)
Signal
PIN PIN
Signal
LPC_AD0
1
2
+3.3V
LPC_AD1
3
4
LPC_PORT80_RST#
LPC_AD2
5
6
LPC_FRAME#
LPC_AD3
7
8
LPC_PORT80_CLK
LPC_SERIRQ
9
10
GND
2.3.25
SPI connector (JSPI1)
Signal
PIN PIN
Signal
+VSPI_BIOS
1
2
GND
SPI_ROM_CS#
3
4
SPI_ROM_CLK
SPI_ROM_MISO_R
5
6
SPI_ROM_MOSI
SPI_HOLD#
7
