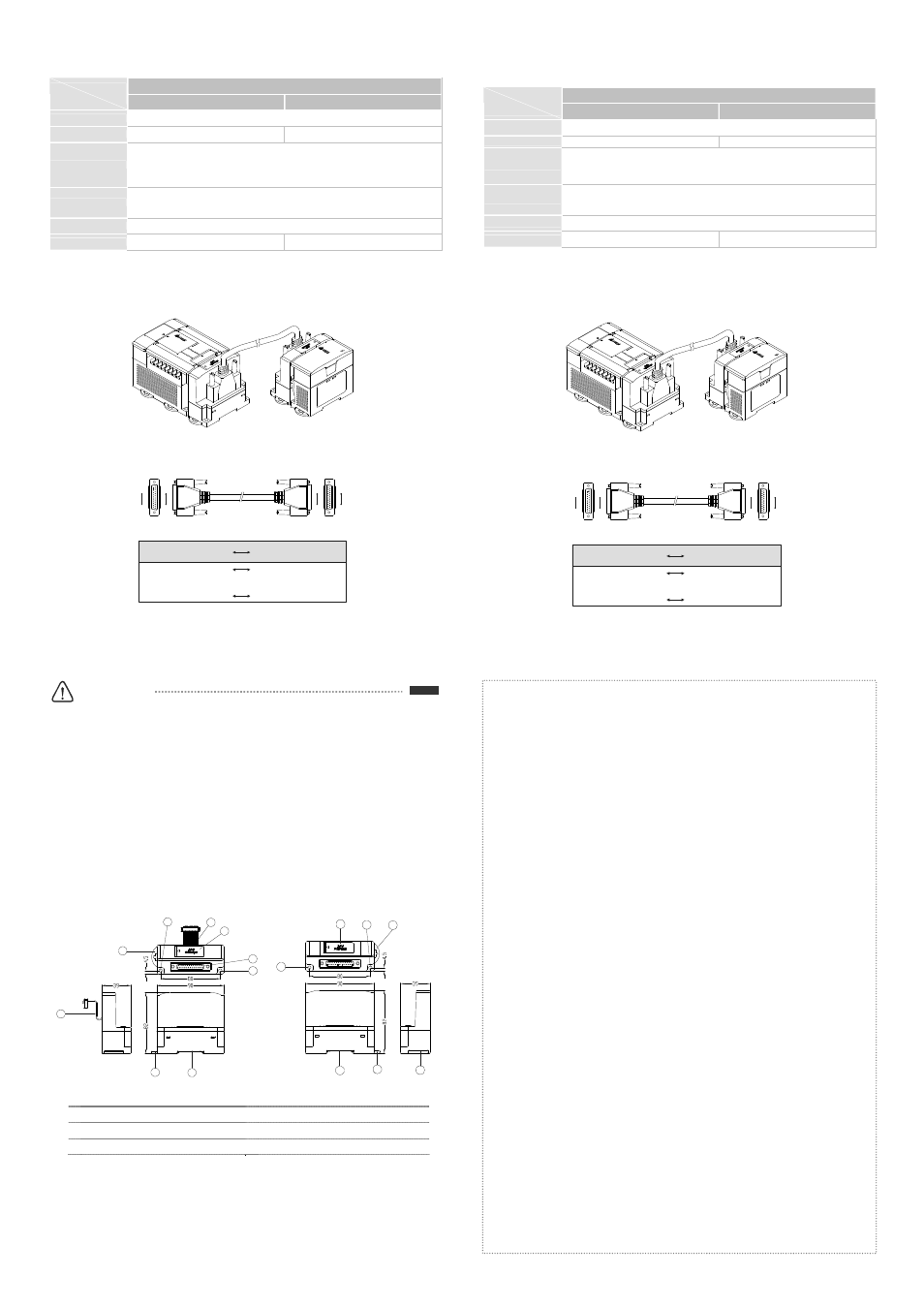

功能規格
DVPAEXT01-H 機種
項目
DVPAEXT1L-H DVPAEXT1R-H
電源電壓 由主機經由內部匯流排供應 5 VDC（4.5 ~ 5.5V DC）（-10% ~ 10%）
消耗電力 0.5W 0.5W
雜訊免疫力
ESD ：8KV Air Discharge
EFT ：Power Line: 2KV
RS ：26MHz~1GHz, 10V/m
操作 ／ 儲存環境
操作：0°C ~ 55°C（溫度），50 ~ 95%（濕度），污染等級 2
儲存：-25°C ~ 70°C（溫度），5 ~ 95%（濕度）
耐振動 ／ 衝擊 國際標準規範 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
重量（約）,（g） 100 100
安裝與配線
PLC 模組與 DVPAEXT01-H 連接
安裝 DVP-EH/EH2/PM 系列主機與 DI/DO、AI/AO 擴充機時，使用 DVPAEXT01-H 連接器。
連接線配線圖
安裝 DVPAEXT1L-H 與 DVPAEXT1R-H 連接器時，必須使用 DVPACAB4A09/DVPACAB4A18 連接線。
25
14
13
1
1
13
14
25
TO DVPAEXT1L-H
25 PIN D-SUB
TO DVPAEXT1R-H
25 PIN D-SUB
25 PIN D-SUB female
DVPAEXT1L-H COM Port
25
1 1
25
25 PIN D-SUB female
DVPAEXT1R-H COM Port
．
．
．
注意 注意 注意 注意：本機中並不包含上述連接線，如需購買可洽代理商。
注意事項
请在使用之前，详细阅读本使用说明书。
本机为开放型（OPEN TYPE）机壳，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击／
冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人员操作或
意外冲击本体，造成危险及损坏。
本产品 DVPAEXT01-H（内含 DVPAEXT1L-H 与 DVPAEXT1R-H）用于主机与扩展机之间或扩展机与扩展机
连接延长之用。DVPAEXT1L-H 与 DVPAEXT1R-H 之间可以连接线（DVPACAB4A09/DVPACAB4A18）来
延长传输距离。
配线时请务必关闭主机与扩展机电源，安装完成后，才可上电。
產品簡介
谢谢您采用台达 DVP 配件。本机为扩展机延长线连接器，有效延伸距离最大为 1.8 公尺。仅适用于
DVP-EH/EH2/PM
系列主机与 DI/DO、AI/AO 扩展机间之连线，且不占用扩充点点数及扩充模块台数。
产品外观及各部介绍
DVPAEXT1L-H 为左侧（前级） DVPAEXT1R-H 为右侧（后级）
1
3 4
3
5
5
2
6
6 1
3 4
6
6
3
3
尺寸单位：mm
1 连接器连接口上 4 DIN 轨固定槽
2 延长线端口 5 扩展排线
3 DIN 轨固定扣 6 直接固定孔
簡體中文
功能規格
DVPAEXT01-H 机种
项目 DVPAEXT1L-H DVPAEXT1R-H
电源电压 由主机经由内部总线供应 5 VDC（4.5 ~ 5.5V DC）（-10% ~ 10%）
消耗电力 0.5W 0.5W
噪声免疫力
ESD ：8KV Air Discharge
EFT ：Power Line: 2KV
RS ：26MHz~1GHz, 10V/m
操作／储存环境
操作：0°C ~ 55°C（温度），50 ~ 95%（湿度），污染等级 2
储存：-25°C ~ 70°C（温度），5 ~ 95%（湿度）
耐振动／冲击 国际标准规范 IEC61131-2, IEC 68-2-6（TEST Fc）/ IEC61131-2 & IEC 68-2-27（TEST Ea）
重量（约）,（g） 100 100
安裝與配線
PLC 模块与 DVPAEXT01-H 连接
安装 DVP-EH/EH2/PM 系列主机与 DI/DO、AI/AO 扩展机时，使用 DVPAEXT01-H 连接器。
连接线配线图
安装 DVPAEXT1L-H 与 DVPAEXT1R-H 连接器时，必须使用 DVPACAB4A09/DVPACAB4A18 连接线。
25
14
13
1
1
13
14
25
TO DVPAEXT1L-H
25 PIN D-SUB
TO DVPAEXT1R-H
25 PIN D-SUB
25 PIN D-SUB female
DVPAEXT1L-H COM Port
25
1 1
25
25 PIN D-SUB female
DVPAEXT1R-H COM Port
．
．
．
注意 注意 注意 注意：本机中并不包含上述连接线，如需购买可洽代理商。
