BEFORE YOU INSTALL
AND OPERATE THE
EQUIPMENT -Prohibitions
and precautions
.1 VAST D’INSTALLER ET
D’UTILISER LES APPA­
REILS — Recommandations et
précautions
ANTES DE INSTALAR Y
OPERAR EL EQUIPO
-Prohibiciones y
precausiones
VOR DKM ElNBAl UND
DER BEDIENl N(;-Verbote
und Vorsichtsmaßnahmen
Operation:
d 61 mot hold hook switch
DOWN WHILE PICKING UP
HANDSET.
THE CHIME TONE SOUNDS
THRU THE HANDSET RECEIVER
ELEMENT AND COULD CAUSE
HEARING DAMAGE.
* Installation:
DO NOT CONNECT ANY TER­
MINAL ON ANY UNIT TO AC
POWER LINES.
• Select the installation locations
that would not be exposed to
temperature humidity extremes,
water, oil, dust, iron dust, flamm­
able & chemical products, etc.
♦ Maintenance:
1. Clean your equipment with a
soft cloth dampened with
neutral household cleanser.
2. Do not splash water on the door
station by hose, etc.
NEVER
JAMAIS
JAMAS
NIEMALS
NE PAS MAINTENIR LE CRO­
CHET ENFONCE APRES
A VOIR DECROCHE LE COM­
BINE CAR LE CARILLON RE­
TENTIT DANS LECOUTEUR
ET PEUT PROVOQUER DES
TROUBLES DE L’AUDITION.
Installation: •
NE RACCORDEZ A UCUNE
BORNE D'AUCUN APPAREIL
DIRECTEMENT SUR LE SEC­
TEUR.
• Choisir un emplacement ou
l'appareil ne risque pas d'être soumis
à des températures ou une humidité
extrêmes ou d'être exposé à de l'eau,
de l’huile, de la poussière, de la
poudre de fer. des produits chimi­
ques, inflammables, etc.
H« Entretien:
1. Nettoyez votre système d’inter­
phone avec un chiffon doux
trempé dans un détergent neutre.
2. Ne nettoyez jamais le portier à
grande eau ' tuyau d'arrosage, etc.
^ Operación:
NUNCA MANTENGA PRESIO­
NADO EL GANCHO MIENTRAS
TIENE LEVANTADO EL MANGO.
EL CARILLON SE ANUNCIARA
POR EL PARLANTE DEL
MANGO TELEFONICO, Y PO­
DRIA CAUSAR DAÑO AUDITI
I/O.
Instalación:
NÒ CONECTE NINGUN TERMI­
NAL DE LAS UNIDADES A LAS
LINEAS DE ALIMENTACION DE
CA.
• Seleccione localidades de la
instalación que no estén expuestas
a extremos de temperatura hu­
medad, agua, petróleo, polvo, el
de hierro, productos inflamables
Y químicos, etc.
* Mantenimiento:
1. Limpie su equipo con un paño
humedecido con un liquido
limpiador doméstico.
2. No moje a! portero de entrada
). con manguera, etc.
Hi Bedienung:
BEIM ABNEHMEN DES
HÖRERS DIE HÖRERGABEL
NICHT GEDRÜCKT HALTEN,
DA SONST EIN ÜBERLAUTER
GLOCKENTON DURCH DEN
HÖRER TÖNT.
H= Einbau:
KEIN STECKER DER GERÄTE
DARF DIREKT MIT DEM
NETZ VERBUNDEN SEIN.
• Einen Einbauort auswählen,
wo das Gerät extremen Tempera­
turen und Feuchtigkeit, Wasser,
Öl, Staub, Eis nstaub, leicht
entzündbare Chemikalien, usw.
nicht ausgesetzt sein wird.
Hi Wartung:
I Reinigen Sie das Gerät mit
einem weichen, in Seifenlauge
getauchten Tuch.
2. Spritzen Sie die Türstation nie­
mals mit einem Gartenschlauch
usw. ab.

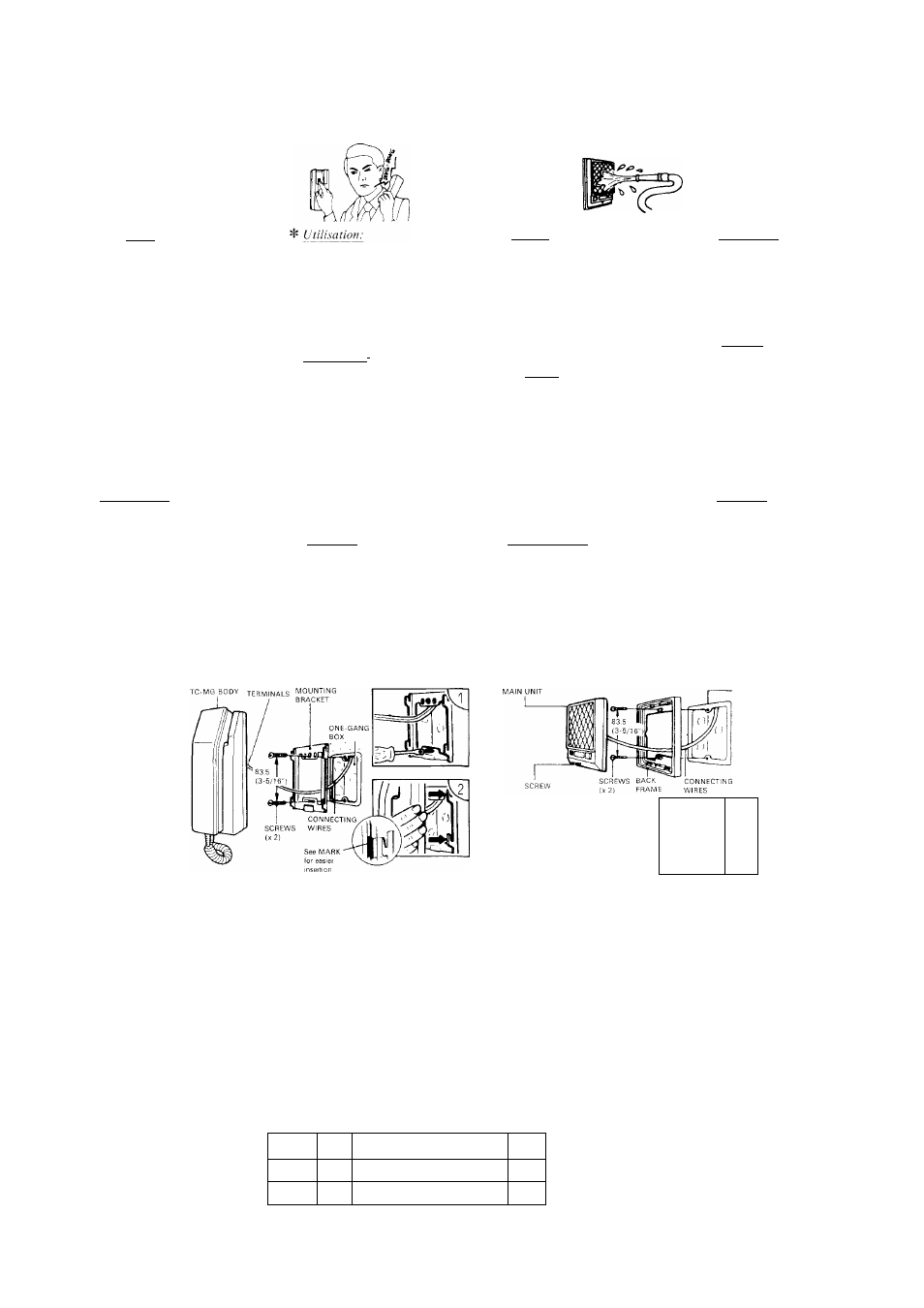

INSTALLATION ISST.4LLA TION INSTALACION EINBAU
ONE-GANG
BOX
IÎÏÏ—Tu
3
MASTER STATION
©Attach the mounting bracket to
wall or gang box with the
supplied screws.
©Mount the unit on the bracket.
DOOR STATION
©Remove a screw.
© Mount the back frame to a wall
or gang box.
POSTE MAITRE
® Fixez le support de montage au
mur ou à une boite de raccor­
dement encastrée au moyen des
vis f ournies.
® Montez Tunité sur le support de
montage.
POSTE DE PORTE
© Retirez la vis.
® Montez le châssis arrière sur le
mur ou la boîte de raccordement.
APARATO PRINCIPAL
© Fijar el soporte de montage a!
muro o a una caja eléctrica con
los tornillos suministrados.
© Montar la uni dad a! soporte.
PORTERO DE ENTRADA
© Sacar un tornillo.
© Montar el marco posterior a!
muro o a la caja eléctrica.
HAUPTSTATION
©Schrauben Sie den Rahmen auf
den Einbaukasten oder in die
Wand mit Hilfe der mitgelie­
ferten Schrauben.
© Das Gerät auf den Rahmen
schrauben.
TÜRSTATION
©Entfernen Sie die Schraube.
©Bringen Sie das Einbauchassis
an der Wand oder im
Einbaukasten an.
WIRING CABLAGE ALAMBRADO KABEL
■ rru
POLARIZED
POLARISE
H
LLr
rru
“LD
-TTl
TC-DB L at
POLARIZADO
TC-MG
Single pair of wires. Observe
polarity and connect terminals
Q] to [T| and [2] to [2]
Une seule paire de fils. Ovservez
la polarité et connectez les bornes
U] à Q] (?r [2] à [H.
Un solo par de conductores. Ob­
servar la polaridad y conectar ter­
minales \T\ a [ï] y \2\ a \2\,
Ein einziges Kabelpaar. Auf die
Polung achten und die Stecker [T]
an Q] und [2] an [2] anschließen.
