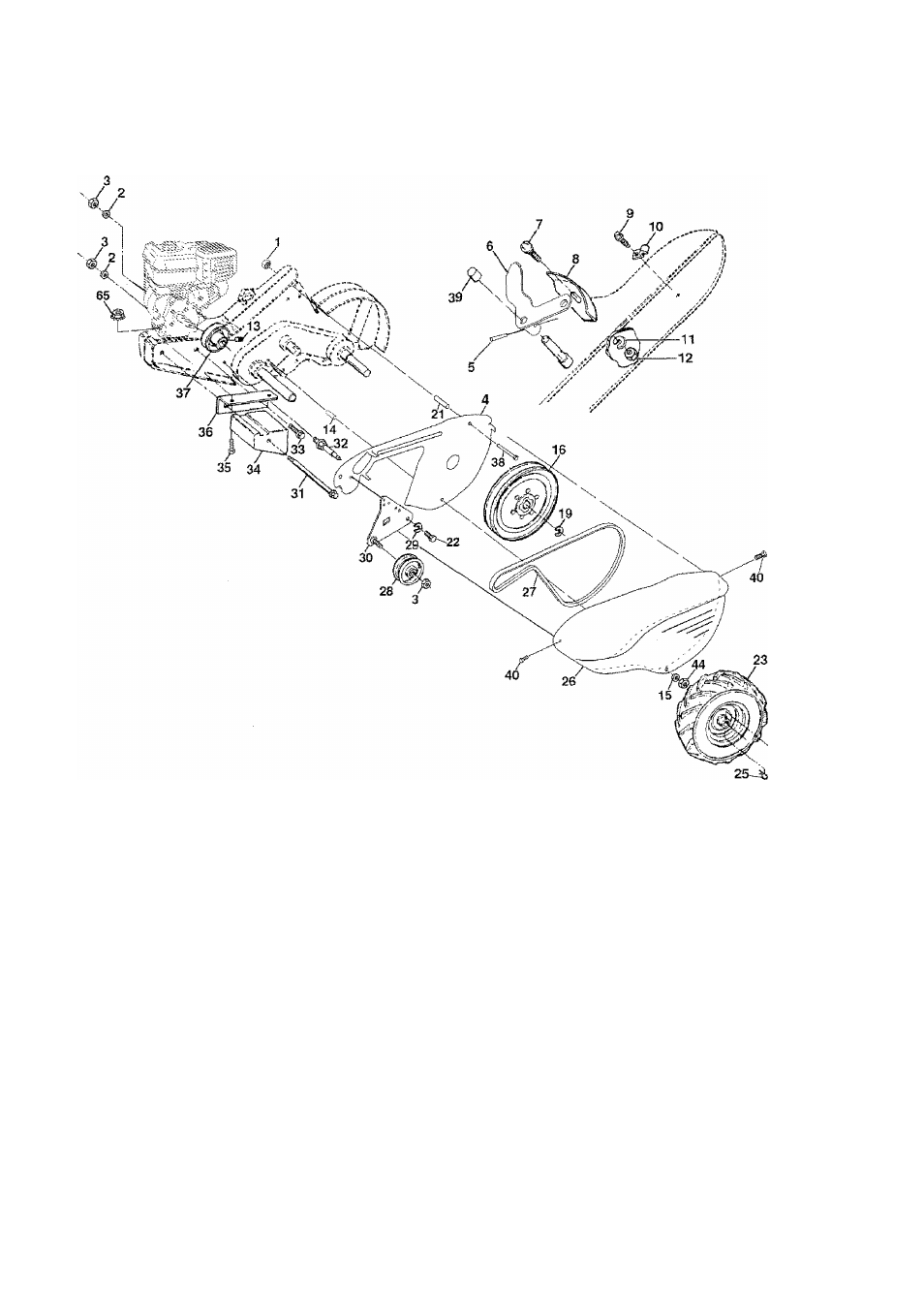

REPAIR PARTS

TILLER - - MODEL NUMBER HDR500L

MAINFRAME,

LEFT

SIDE

24

/

KEY

PART

KEY

PART

NO.

NO.

DESCRIPTION

NO.

NO.

DESCRIPTION

1

73510500

Nut, Keps 5/16-18

24

126875X

Rivet, Drilled

2

10040600

Washer, Lock 3/8

25

4497H

Clip, Hairpin

3

73220600

Nut, Hex 3/8-16

26

165501X428

Guard, Beit

4

170127

Shield, inner, Belt Guard

27

132801

Beit, V

5

164329

Pin Splroi Flared

28

104679X

Pulley, Idler

6

110111X

Lever, Shift

29

12000032

Ring, Klip

7

72110404

Boit, Carriage 1/4-20 x 1/2 Gr. 5

30

159229

Bracket, idler

8

8700J

Plate, Shift indicator

31

102384X

Bolt, Hex 5/16-16x12

9

86777

Screw, Hex, Washer Head, Slotted

32

102141X

Shaft, Idler Arm

#10-24

X

1/2

33

74760616

Boit, Hex 3/8-16

X

1

10

9484R

Clip

34

102383X

Counterweight, L. H.

11

10040400

Washer, Lock 1/4

35

74760524

Bolt, Hex 5/16-18x1-1/2

12

73220400

Nut, Hex 1/4-20

36

102331X

Bracket, Reinforcement, L. H.

13

23230506

Screw, Set, Hex 5/16-18 x 3/8

37

130812

Sheave, Engine

14

156117

Spacer, Split 0.327 x 0.42 x 1.220

38

74760544

Bolt, Hex 5/16-18x2-3/4

15

19111116

Washer 11/32 x 11/16x 16 Ga.

39

140062

Cap, Plunger

16

145102

Sheave, Transmission

40

170488

Screw, Hex Wsh Sit #10-24x .50

19

12000028

Ring, Retainer

44

73800500

Nut, Lock 5/16-18

21

110652X

Spacer, Split 0.327 x 0.42 x 2.09

65

73970500

Nut, Lock Hex Flange

22

74770508

Bolt Hex 5/16-24 x 1 /2

23

102190X

Tire

NOTE: Ail component dimensions given in U.S. inches,

183122X624

Rim

1 inch - 25,4 mm

795R

Tire Valve
