50
DVC920
280-7804-00
POWER D S F ADJUST A-MODE SOURCE
3A
2
3
4
4
5
6
1
SLAVE
STAND
ALONE
7

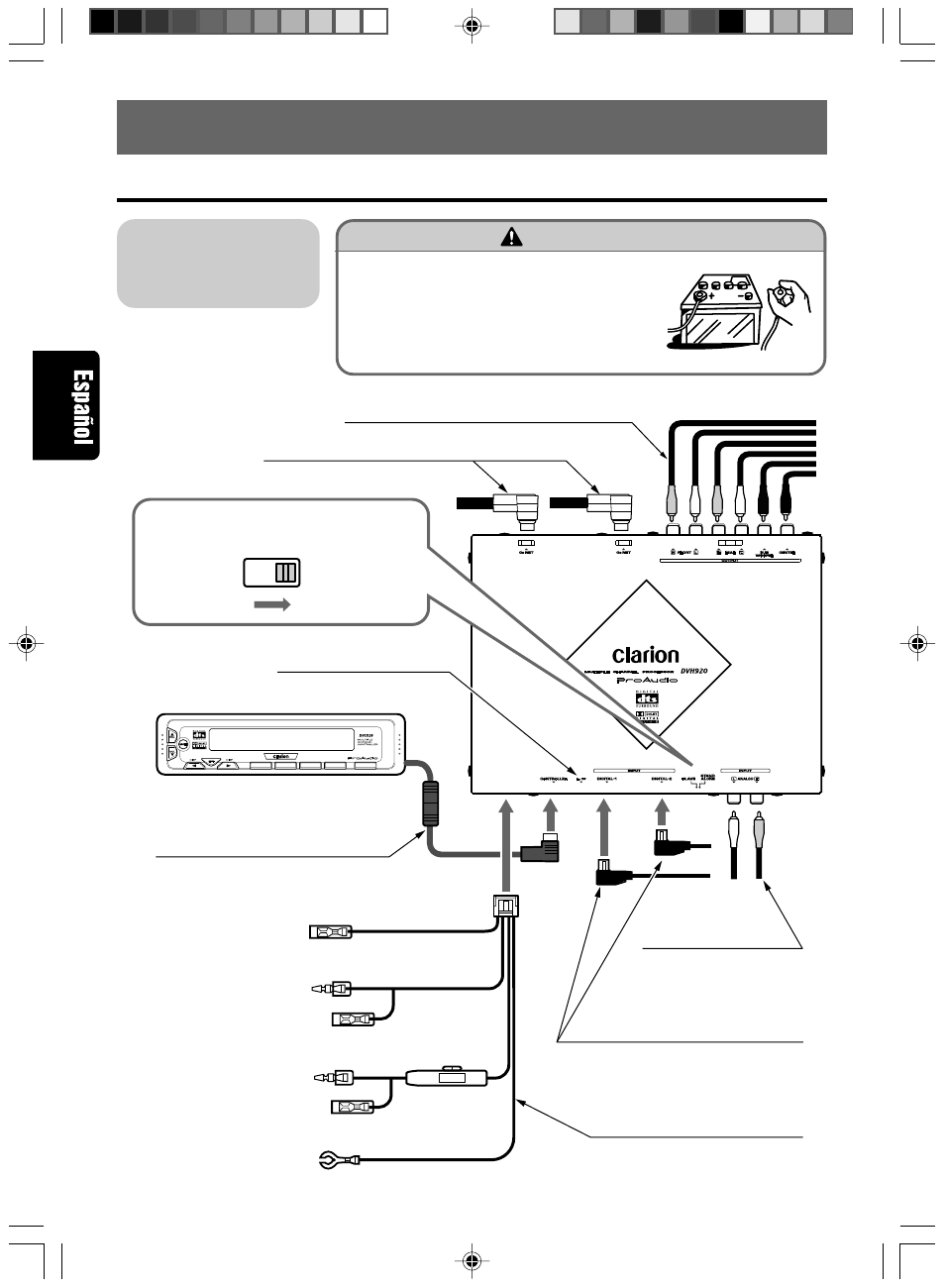

6. TÉCNICAS DE CONEXIÓN
Conexión de esta unidad
Cable con clavija RCA
(de venta por separado)
Cable de CeNET
Ajuste el selector [STAND-ALONE/
SLAVE] en la posición [STAND-
ALONE].
Unidad de control
Cable de conexión de la
unidad de control
Cable de control remoto
Conecte al cable de control remoto
del amplificador de potencia.
Cable de alimentación de accesorios (ACC)
Conecte a un terminal de alimen-
tación que pueda conectarse/
desconectarse con la llave de
encendido del vehículo.
Cable de la alimentación principal
Conecte a un terminal de alimentación
que proporcione corriente continua (3
A mínimo) independientemente del
estado de la llave de encendido.
Azul/blanco
Rojo
Terminal de
accesorios
Amarillo
Fusible (3 A)
Negro
Negro
Cable con
clavija RCA (de
venta por separado)
Cable de fibra óptica digital
(de venta por separado)
PRECAUCIÓN
Durante todo el proceso de las conexiones de esta
unidad, desconecte el terminal negativo (–) de la batería
del automóvil y déjelo desconectado hasta haber
terminado las conexiones de la unidad. Si se manipulan
los cables con el terminal conectado, pueden producirse
peligrosas descargas eléctricas o daños en caso de
ocurrir un cortocircuito accidental.
Conecte al amplificador externo.
Conecte a la unidad central.
(5 m) (suministrado con la unidad principal)
Conéctelo a la salida de audio
RCA de la unidad central.
Conecte al cambiador de discos
DVD/CD.
Interruptor [RESET]
Cable de masa
Emplee un tornillo para fijarlo a
una parte metálica del bastidor
del vehículo.
Accessory
terminal
Negro
Cable de alimentación (5 m)
(suministrado con la unidad
principal)
Efectúe los ajustes y las
conexiones en el orden
indicado en la ilustración
siguiente.
* Los pasos 4 al 6 pueden cambiar,
dependiendo del componente
conectado. Para las instruc-
ciones detalladas, consulte la
sección “AMPLIACIÓN DEL
SISTEMA” de las páginas 53 y
54.
