Clarion DVC920 - Manual (Page 28)

32
DVC920
280-7804-00
POWER D S F ADJUST A-MODE SOURCE
3A
2
3
4
4
5
6
1
SLAVE
STAND
ALONE
7

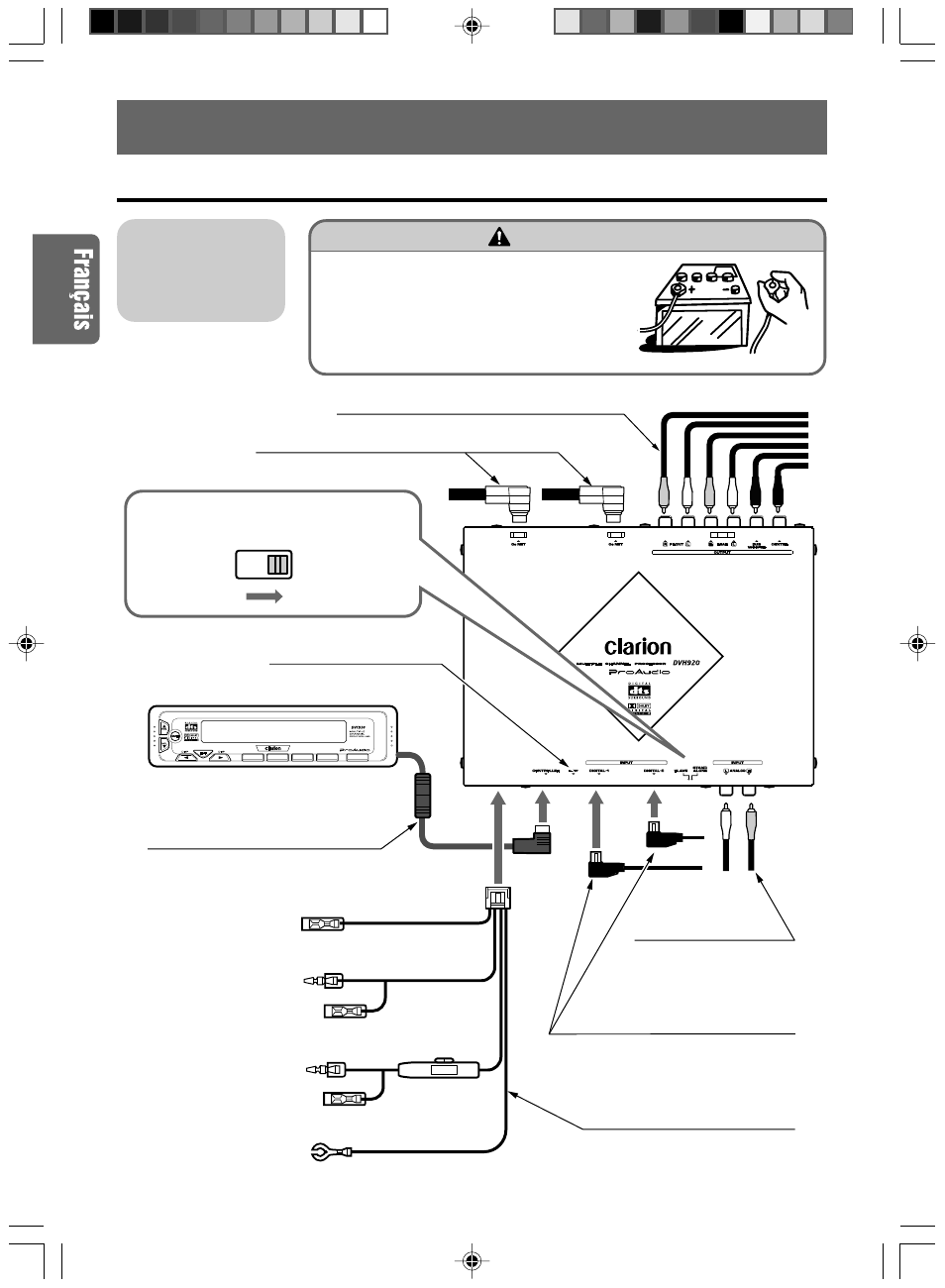

6. MÉTHODE DE CÂBLAGE
Câblage de ce module
Câble à broche RCA (vendu séparément)
Câble CeNET
Réglez le sélecteur [STAND-ALONE /
SLAVE] sur la position [STAND-
ALONE].
Module de commande
Cordon de connexion du
module de commande
Cordon Mise en marche à distance
Raccordez au cordon de mise
en marche à distance de
l’ampli de puissance.
Cordon d’alimentation accessoire (ACC)
Raccordez à la borne d’alimentation,
dont la mise sous/hors tension est
commandée par la clé de contact.
Cordon d’alimentation principale
Raccordez à la borne d’alimentation
fournissant un courant continu (3 A
minimum), quelle que soit la position de
la clé de contact.
Bleu/blanc
Rouge
Borne
accessoire
Jaune
Fusible (3A)
Noir
Noir
Câble à broche
RCA (vendu
séparément)
Câble numérique à fibre optique
(vendu séparément)
PRÉCAUTION
Avant de procéder aux démarches de câblage de
cet appareil, débranchez la borne négative (–) de
la batterie de la voiture et laissez-la déconnectée
jusqu’à la fin des travaux. Le toucher des fils alors
que la borne est branchée pourrait provoquer une
secousse électrique dangereuse ou des blessures
en cas de court-circuit accidentel.
Raccordez sur l’amplificateur externe.
Raccorder sur l’unité centrale.
(5 m) (fourni avec l’unité principale)
Raccordez à la sortie audio
RCA de l’unité centrale.
Raccordez au changeur DVD/CD.
Touche [RESET]
Cordon de masse
Utilisez une vis pour immobiliser le
cordon sur une pièce métallique de
la carrosserie.
Borne
accessoire
Noir
Câble d’alimentation (5 m)
(fourni avec l’unité principale)
Effectuez les
réglages et les
connexions dans
l’ordre indiqué sur le
schéma ci-dessous.
* Les étapes 4-6 peuvent différer
en fonction du composant
raccordé. Pour des explications
détaillées, consultez la section
“EXPANSION DU SYSTÈME”
aux pages 35-36.
